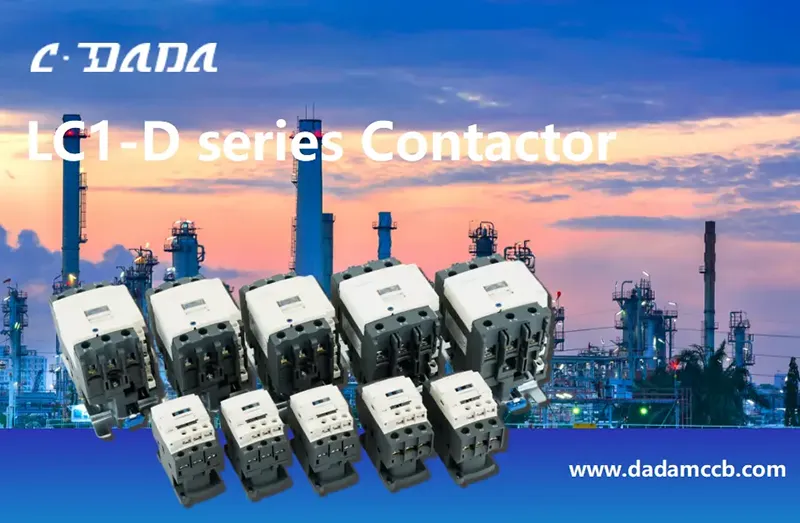

D Cyswlltwr
Model:LC1-D Series
Mae Shanghai DADA Electric yn wneuthurwr dibynadwy ac mae gennym ein brandiau ein hunain, CDADA. Mae ein D Contactor (Cyfres LC1-D) wedi'i ardystio gan IEC 60947-4-1, 3P / 4P, hyd at 620A, gradd AC-3 / AC-4. Opsiynau foltedd coil eang. Rydym yn argymell y cynnyrch hwn ar gyfer rheoli moduron ac awtomeiddio diwydiannol, cysylltwch â ni i gael dyfynbris.
Peiriannydd rheolaeth modur dibynadwy a newid pŵer gyda'r CDADA LC1-D Series D Contactor, cysylltydd AC perfformiad uchel a ddyluniwyd gan Shanghai DADA Electric CO., LTD i fodloni safonau IEC/EN 60947-4-1. Wedi'i adeiladu ar gyfer cymwysiadau diwydiannol, masnachol a seilwaith, mae'r gyfres LC1-D yn cefnogi cyfluniadau 3-polyn neu 4-polyn gyda cheryntau graddedig o 9A i 95A (hyd at 620A mewn amrywiadau dyletswydd trwm) ac yn rheoli moduron cawell gwiwerod 3-cham hyd at 45kW (ar 380-4315V, AC-43V).
Yn meddu ar gysylltiadau ategol safonol 1NO + 1NC, mae'n integreiddio'n ddi-dor â chyfnewidfeydd gorlwytho thermol ar gyfer amddiffyniad modur llawn. Gydag opsiynau coil AC neu DC (24V-600V), categorïau defnydd AC-3 ac AC-4, a dyluniad cadarn wedi'i raddio ar gyfer inswleiddio 690V, mae'r CDADA D Contactor yn darparu perfformiad dibynadwy mewn cylchoedd cychwyn aml, systemau cludo, pympiau, cywasgwyr, ac unedau HVAC - hyd yn oed mewn amgylcheddau heriol hyd at 40 ° C tymheredd amgylchynol a 2000m.
Manylebau Allweddol
Cyfres: D Contactor
Brand: CDADA | Gwneuthurwr: Shanghai DADA Electric CO, LTD
Safon: IEC / EN 60947-4-1
Ardystiad: CE
Pwyliaid: 3P neu 4P (detholadwy)
Cerrynt Gweithredol â Gradd (AC-3): 9A - 95A (hyd at 620A mewn ystod estynedig)
Rheoli Pŵer Modur (AC-3):
380/415V: 4kW – 45kW
660/690V: hyd at 45kW
Categorïau Defnyddio: AC-3 (moduron cawell gwiwerod), AC-4 (plygio a inching)
Foltedd Inswleiddio â Gradd: 690V AC
Tymheredd amgylchynol: -5 ° C i +40 ° C
Uchder: ≤ 2000m
Mowntio: Plân fertigol ±5°, Mowntio Categori III
Cysylltiadau Ategol: 1NO + 1NC (safonol ar bob model)
Opsiynau Coil:
Coiliau AC: 24V, 36V, 48V, 110V, 127V, 220V, 240V, 380V, 415V, 440V, 480V, 500V, 600V
Coiliau DC: 24V, 36V, 48V, 110V, 220V
Taflen Data Technegol
|
Eitemau |
Model |
LC1-D09 |
LC1-D12 |
LC1-D18 |
LC1-D25 |
LC1-D32 |
|
|
Pegwn |
3/4 |
3/4 |
3/4 |
3/4 |
3/4 |
||
|
Cyswllt Cynorthwyol |
1NA+1NC |
1NA+1NC |
1NA+1NC |
1NA+1NC |
1NA+1NC |
||
|
Cerrynt gwresogi confensiynol graddedig (A) AC-1 |
20 |
20 |
30 |
40 |
50 |
||
|
Gweithrediadol â sgôr cyfredol (A) |
380/400V |
AC-1 AC-4 |
9 |
12 |
18 |
25 |
32 |
|
3.5 |
5 |
7.7 |
8.5 |
12 |
|||
|
660/690V |
AC-3 AC-4 |
6.6 |
8.9 |
12 |
18 |
21 |
|
|
1.5 |
2 |
3.8 |
4.4 |
7.5 |
|||
|
Foltedd inswleiddio graddedig (V AC) |
690 |
690 |
690 |
690 |
690 |
||
|
Pŵer rheoledig 3-cyfnod modur cawell (AC-3) |
kW |
220/230V AC 380/415V AC 660/690V AC |
2.2 |
3 |
4 |
5.5 |
7.5 |
|
4 |
5.5 |
7.5 |
11 |
15 |
|||
|
5.5 |
7.5 |
10 |
15 |
18.5 |
|||
|
coil AC(V) |
24, 36, 48, 110, 127, 220, 240, 380, 415, 440, 480, 500, 600 |
||||||
|
coil DC(V) |
24, 36, 48, 110, 220 |
||||||
|
Eitemau |
Model |
LC1-D40 |
LC1-D50 |
LC1-D65 |
LC1-D80 |
LC1-D95 |
|
|
Pegwn |
3/4 |
3/4 |
3/4 |
3/4 |
3/4 |
||
|
Cath Cylched Ategol: AC-15, Ue=4 15V le=0.95A Ith=10A |
1NA+1NC |
1NA+1NC |
1NA+1NC |
1NA+1NC |
1NA+1NC |
||
|
Cerrynt gwresogi confensiynol graddedig (A) AC-1 |
60 |
80 |
80 |
110 |
110 |
||
|
Gweithrediadol â sgôr cyfredol (A) |
380/400V |
AC-3 AC-4 |
40 |
50 |
65 |
80 |
95 |
|
18.5 |
24 |
28 |
37 |
44 |
|||
|
660/690V |
AC-3 AC-4 |
34 |
39 |
42 |
49 |
49 |
|
|
9 |
12 |
14 |
17.3 |
21.3 |
|||
|
Foltedd inswleiddio graddedig (V AC) |
690 |
690 |
690 |
690 |
690 |
||
|
Pŵer rheoledig 3-cyfnod modur cawell (AC-3) |
KW |
220/230V AC 380/415V AC 660/690V AC |
11 |
15 |
18.5 |
22 |
25 |
|
18.5 |
22 |
30 |
37 |
45 |
|||
|
30 |
37 |
37 |
45 |
45 |
|||
|
coil AC(V) |
24, 36, 48, 110, 127, 220, 240, 380, 415, 440, 480, 500, 600 |
||||||
|
coil DC(V) |
24, 36, 48, 110, 220 |
||||||
|
Eitemau |
Model |
LC1-D115 |
LC1-D150 |
LC1-D170 |
LC1-D205 |
LC1-D245 |
|||||||
|
Pegwn |
3 |
3 |
3 |
3/4 |
3/4 |
||||||||
|
Cerrynt gwresogi confensiynol graddedig (A) AC-1 |
200 |
200 |
200 |
275 |
280 |
||||||||
|
Gweithrediadol â sgôr cyfredol (A) |
380/400V |
AC-3 AC-4 |
115 |
150 |
170 |
205 |
245 |
||||||
|
50 |
65 |
70 |
75 |
85 |
|||||||||
|
660/690V |
AC-3 AC-4 |
70 |
90 |
100 |
108 |
115 |
|||||||
|
25 |
32 |
35 |
38 |
40 |
|||||||||
|
Foltedd inswleiddio graddedig (V AC) |
690 |
690 |
690 |
690 |
690 |
||||||||
|
Pŵer rheoledig 3-cyfnod modur cawell (AC-3) |
kW |
380/415V AC 660/690V AC |
55 |
75 |
75 |
90 |
110 |
||||||
|
80 |
100 |
100 |
110 |
140 |
|||||||||
|
coil AC(V) |
110, 127, 220, 240, 380, 415, 440, 480, 500, 600 |
||||||||||||
|
Eitemau |
Model |
LC1-D300 |
LC1-D410 |
LC1-D475 |
LC1-D620 |
||||||||
|
Pegwn |
3/4 |
3/4 |
3/4 |
3/4 |
|||||||||
|
Cerrynt gwresogi confensiynol graddedig (A) AC-1 |
360 |
430 |
580 |
850 |
|||||||||
|
Gweithrediadol â sgôr cyfredol (A) |
380/400V |
AC-3 AC-4 |
300 |
410 |
475 |
620 |
|||||||
|
124 |
150 |
185 |
188 |
||||||||||
|
660/690V |
AC-3 AC-4 |
190 |
235 |
290 |
360 |
||||||||
|
60 |
72 |
85 |
170 |
||||||||||
|
Foltedd inswleiddio graddedig (V AC) |
690 |
690 |
690 |
690 |
|||||||||
|
Pŵer 3-cam rheoledig modur cawell (AC-3) |
kW |
380/415V AC 660/690V AC |
160 |
200 |
250 |
335 |
|||||||
|
220 |
280 |
330 |
450 |
||||||||||
|
coil AC(V) |
110, 127, 220, 240, 380, 415, 440, 480, 500, 600 |
||||||||||||

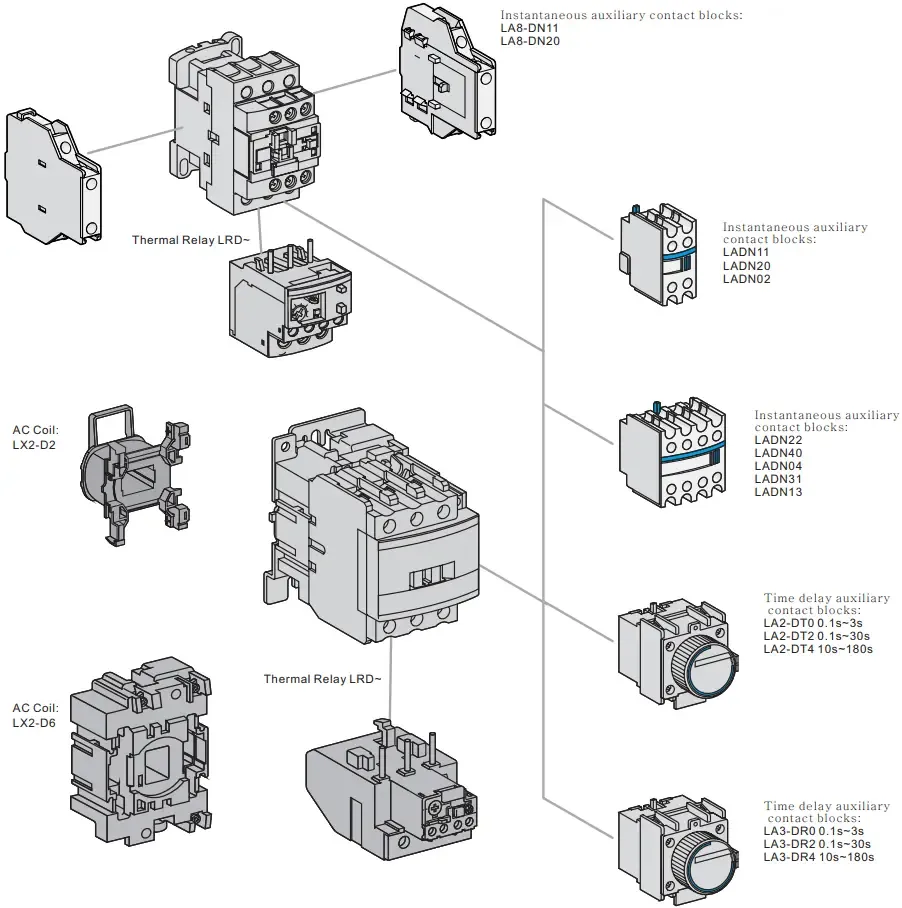

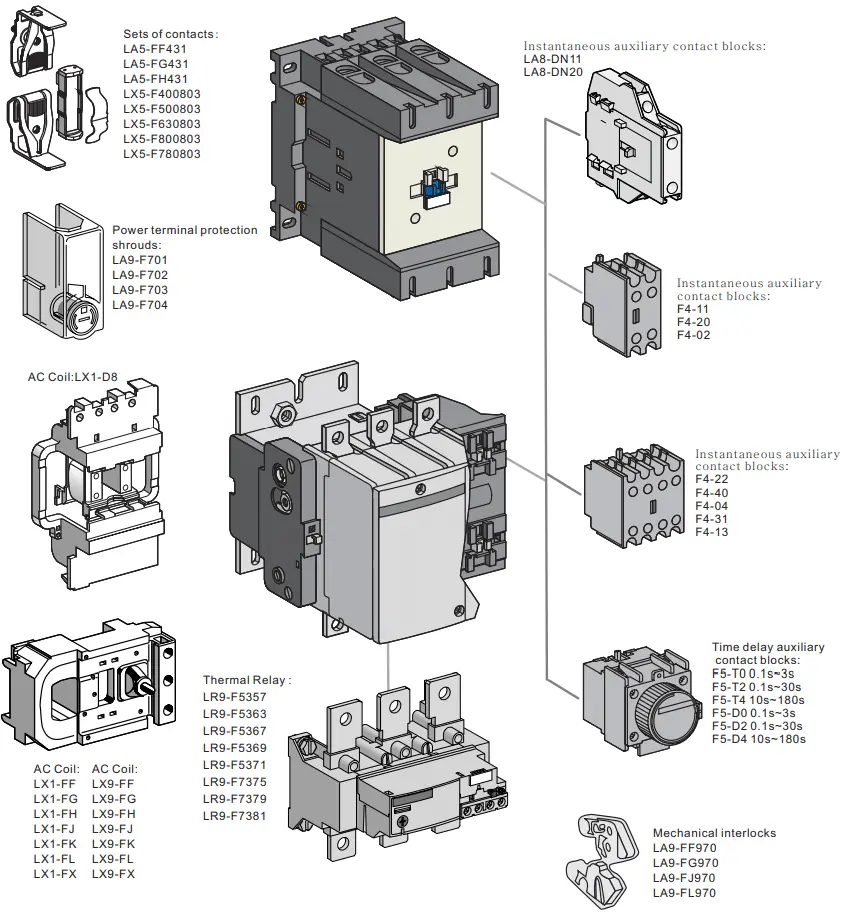

Ategolion
Pam dewis CDADA D Contactor?
★ Cydymffurfiaeth IEC Gwir
Wedi'i ddylunio a'i brofi i IEC / EN 60947-4-1 - gan sicrhau derbyniad byd-eang a rhyngweithrededd.★ Ateb Rheoli Modur Llawn
Pâr â chyfnewidfeydd gorlwytho thermol CDADA ar gyfer gwasanaethau cychwyn modur cyflawn - gorlwytho + cylched byr + ynysu.★ Hyblygrwydd Foltedd Eang
Dewiswch o 13 foltedd coil AC a 5 DC - yn ddelfrydol ar gyfer prosiectau byd-eang neu baneli foltedd cymysg.★ Cadarn ar gyfer Dyletswydd Trwm
Yn cefnogi dyletswydd AC-4 (gwrthdroi / plygio'n aml) - perffaith ar gyfer craeniau, codwyr a chludwyr.★ Integreiddio Plug-a-Play
Mae cysylltiadau ategol safonol 1NO + 1NC yn galluogi cyd-gloi, signalau neu adborth PLC yn hawdd.★ Dibynadwyedd Diwydiannol-Gradd
Wedi'i brofi am ddygnwch trydanol uchel, ymwrthedd cyswllt isel, ac ataliad arc sefydlog - gan leihau amser segur.★ Ein manteision allweddol yw: 1) Cwblhau ardystiadau rhyngwladol, 2) Gallu OEM/ODM cryf, 3) Cymhareb cost-perfformiad uchel, 4) Gallu cynhyrchu dibynadwy ar raddfa fawr, 5) Profiad allforio helaeth.
★ Mae ein cynnyrch yn cael ei allforio yn llwyddiannus i wledydd De-ddwyrain Asia, y Dwyrain Canol, De America, Affrica, Ewrop, a CIS, gyda ffocws cryf ar farchnadoedd Belt a Road.
Cymwysiadau Nodweddiadol
Dechreuwyr Modur: Pympiau, gwyntyllau, cywasgwyr, cymysgwyr
Systemau HVAC: Rheoli oeri a chwythwr
Awtomeiddio Diwydiannol: Llinellau cludo, peiriannau pecynnu
Rheolaeth Adeiladu: Rheolaeth elevator, banciau goleuo
Ynni a Dŵr: Trin dŵr gwastraff, systemau dyfrhau
Cwestiynau Cyffredin
C1: Beth mae “D Contactor” yn ei olygu?
A1: Mae “D” yn cyfeirio at y dynodiad cyfres (LC1-D) a ddefnyddir yn fyd-eang ar gyfer y platfform cysylltydd AC modiwlaidd, safonol hwn. Nid yw'n ddosbarthiad technegol - ond yn cael ei gydnabod yn eang mewn adeiladu paneli am ei gydnawsedd ag ategolion fel cyfnewidfeydd gorlwytho a chyd-gloi mecanyddol.
C2: Beth yw'r gwahaniaeth rhwng dyletswydd AC-3 ac AC-4?
A2:● AC-3: Cychwyn/stopio moduron cawell gwiwerod fel arfer (e.e. pympiau, gwyntyllau). Straen is.
● AC-4: Plygio, insio, neu wrthdroi yn aml (e.e., craeniau, teclynnau codi). Mae straen trydanol uwch → yn gofyn am gysylltiadau mwy cadarn. → Mae CDADA LC1-D wedi'i raddio ar gyfer y ddau, gan ei wneud yn amlbwrpas.
C3: A allaf ddefnyddio'r contactor hwn heb ras gyfnewid gorlwytho?
A3: Heb ei argymell ar gyfer llwythi modur. Mae'r contractwr yn newid pŵer yn unig - nid yw'n amddiffyn rhag gorlwytho. Parau bob amser gyda ras gyfnewid gorlwytho thermol neu electronig ar gyfer diogelwch modur.
C4: A oes fersiynau 4 polyn ar gael?
A4: Ydw! Mae pob model LC1-D yn cefnogi ffurfweddiadau 3P neu 4P - yn ddelfrydol ar gyfer cymwysiadau newid niwtral neu systemau 4-wifren.
C5: Pam dewis CDADA dros gontractwyr cyfres D eraill?
A5: Mae CDADA yn cynnig:● Cydymffurfiaeth wirioneddol IEC 60947-4-1 ag adroddiadau prawf
● Amrediad foltedd coil ehangach (gan gynnwys 415V, 480V, 600V i'w allforio)
● Ansawdd cyson gyda chysylltiadau arian-aloi a llithrennau arc
● Prisio OEM-gyfeillgar a thrawsnewid sampl cyflym
● Tystysgrifau byd-eang (CE) a dogfennaeth Saesneg
