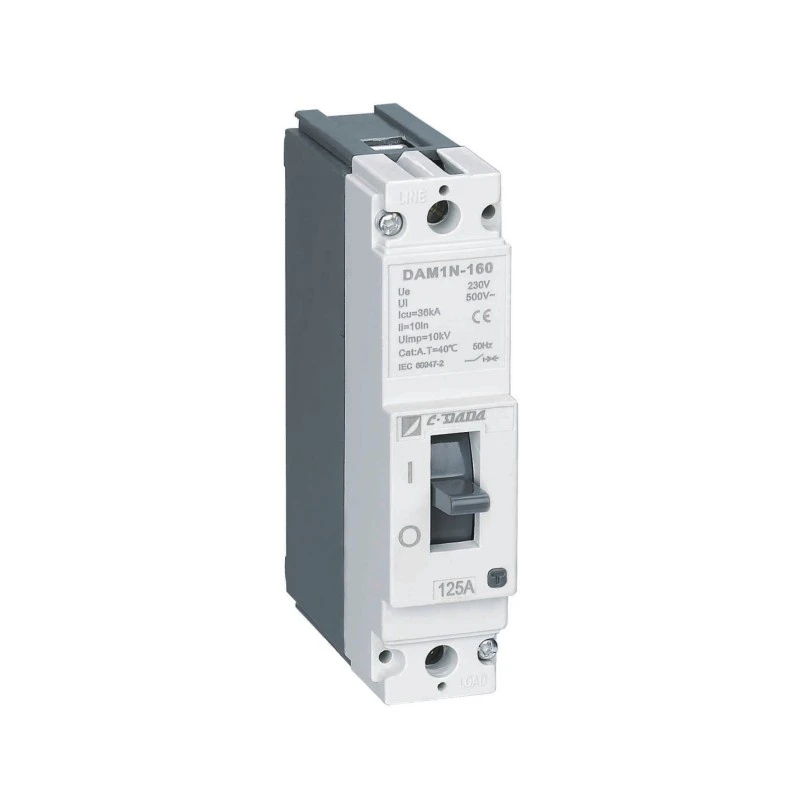

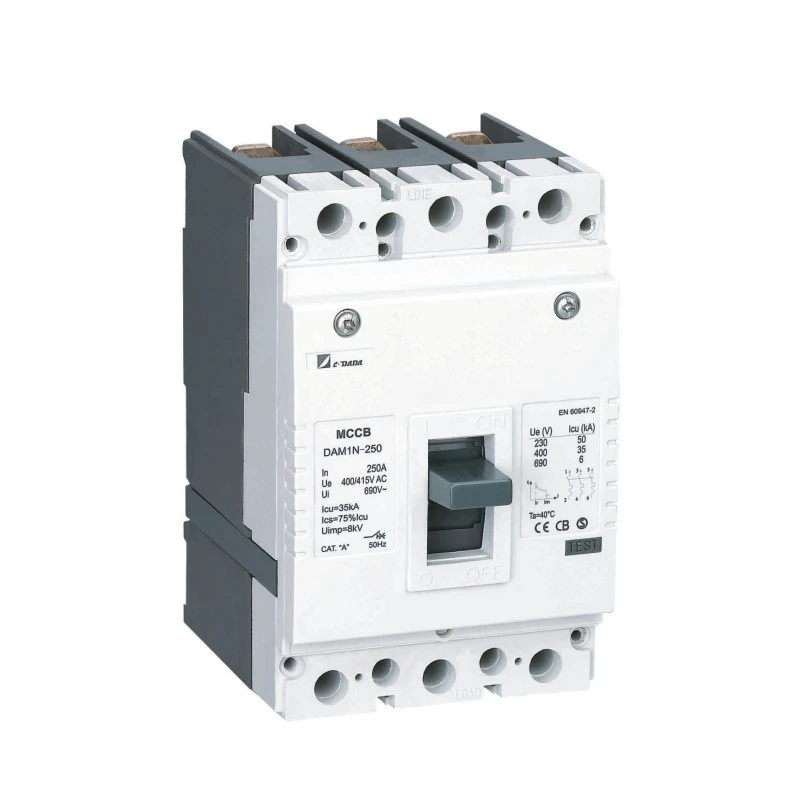

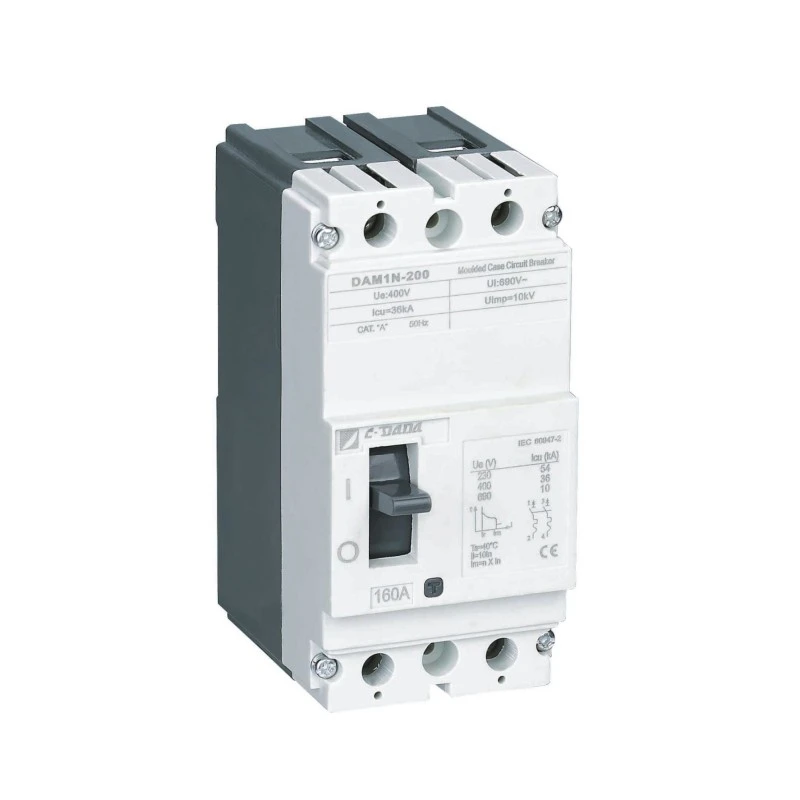

Torrwr Cylchdaith Achos Mowldio Math Sefydlog

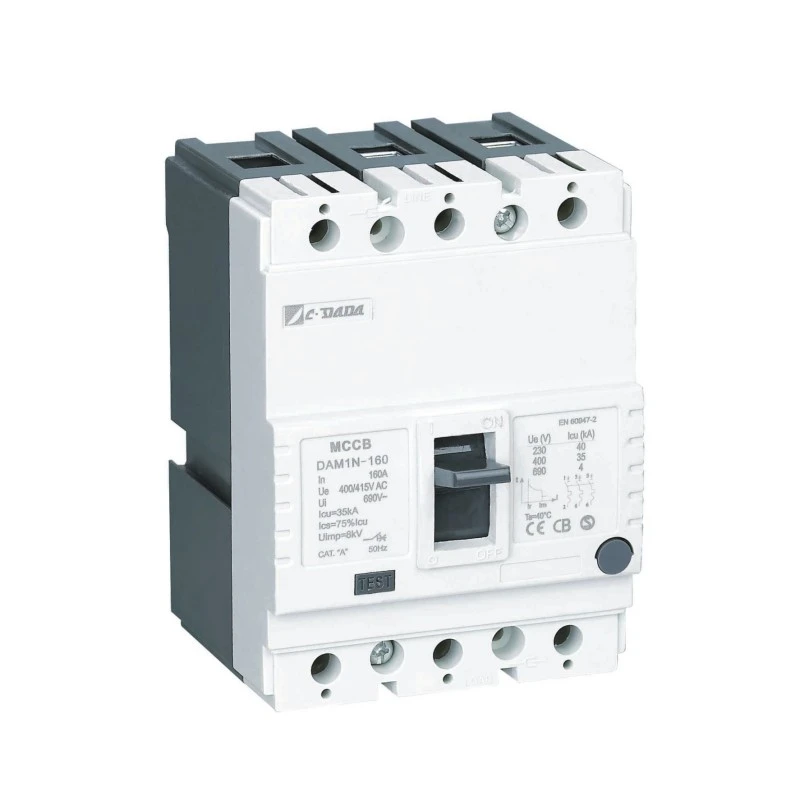

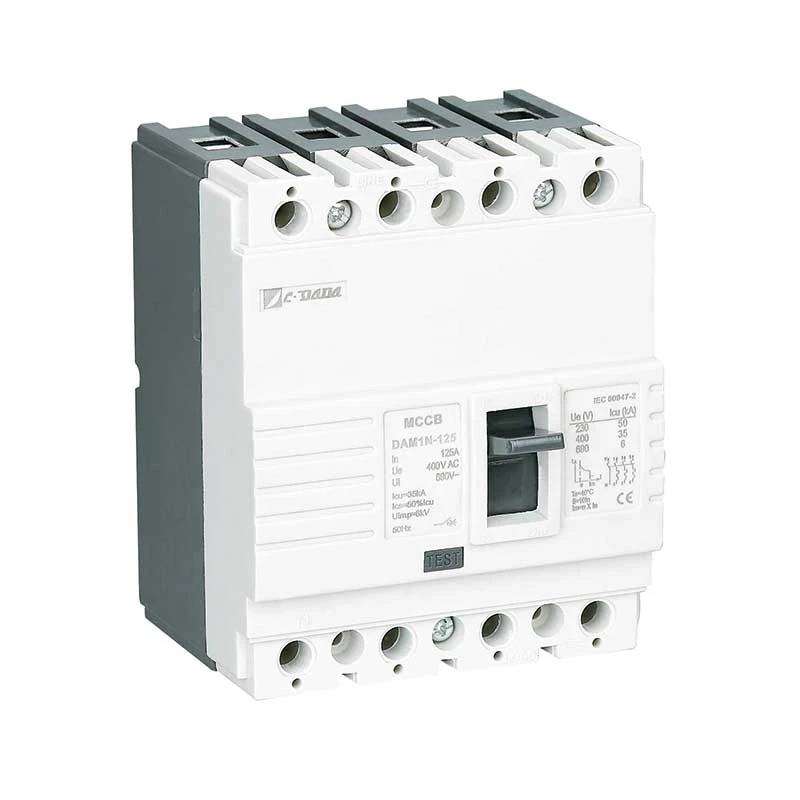

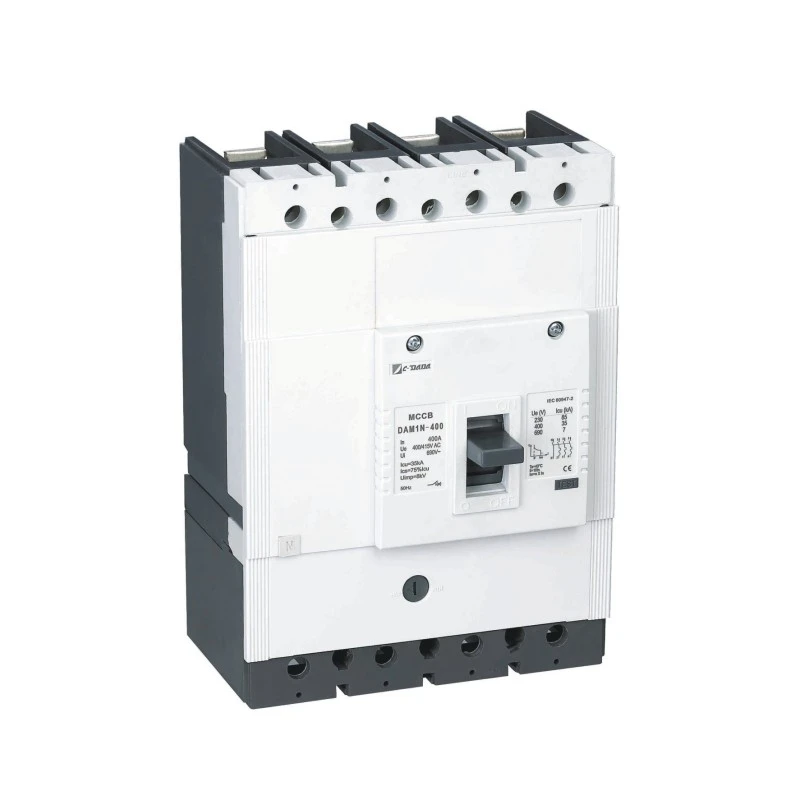

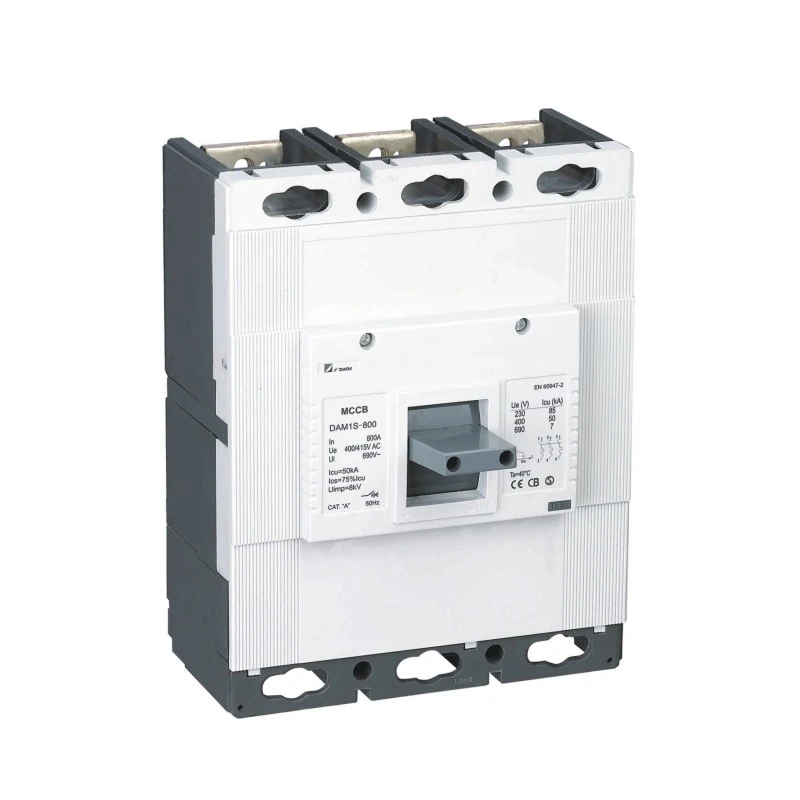

Mae cyfres DAM1 Torrwr Cylchdaith Achos Mowldio Math Sefydlog CDADA (MCCB) yn diwallu anghenion unrhyw gais, o ddefnyddwyr bach i drawsnewidydd diwydiannol a gosodiad dosbarthu.

Mae gan y gyfres DAM1 saith maint ffrâm, hyd at 1600A, torri gallu hyd at 100 kA, foltedd gweithredu hyd at 1000 folt, yn hawdd cwrdd ag amrywiaeth o anghenion ategolion trydanol a mecanyddol cynhwysfawr, darparu amrywiaeth o atebion gosod i wneud y mwyaf o anghenion unrhyw system bŵer.

Gydag ardystiad byd-eang KEMA, ASTA, SEMKO, CB, CE, ROHS; DAM1 yw'r dewis gorau ar gyfer gweithfeydd offer trydanol ledled y byd ac OEM.

Manylebau Allweddol

Paramedrau trydanol torrwr cylched achos wedi'i fowldio DAM1 MCCB

● Icu: Prawf O-t-CO (O: Symudiad agored, CO: Symudiad Agos-Agored, t: Hyd aros)

● Ics: Prawf O-t-CO-t-CO (O: maneuver agored, CO: Symudiad Agos-Agored, t: Hyd aros)

★ ON/I Sefyllfa: Mae'n nodi bod cysylltiadau'r torrwr ar gau. Yn y sefyllfa hon, mae'r lifer torri yn y safle uchaf

★ Safle TRIP: Mae'n nodi bod y torrwr yn cael ei agor oherwydd unrhyw fethiant (dros lwyth neu gylched byr). Yn yr achos hwn, mae lifer torrwr yn y safle canol rhwng safleoedd ON ac OFF. Er mwyn mynd â'r torrwr, sydd yn y sefyllfa daith, i'r safle ON; gwthiwch y lifer torri i lawr fel y dangosir gan yr arwydd ODDI

Bydd torrwr yn cael ei osod gyda sain "cliciwch". Wedi hynny, tynnwch y lifer fel y dangosir gan AR arwydd i gau'r torrwr

★ OFF/0 Sefyllfa: Mae'n dangos bod cysylltiadau'r torrwr ar agor. Yn y modd hwn, mae lifer y torrwr yn y safle gwaelod.

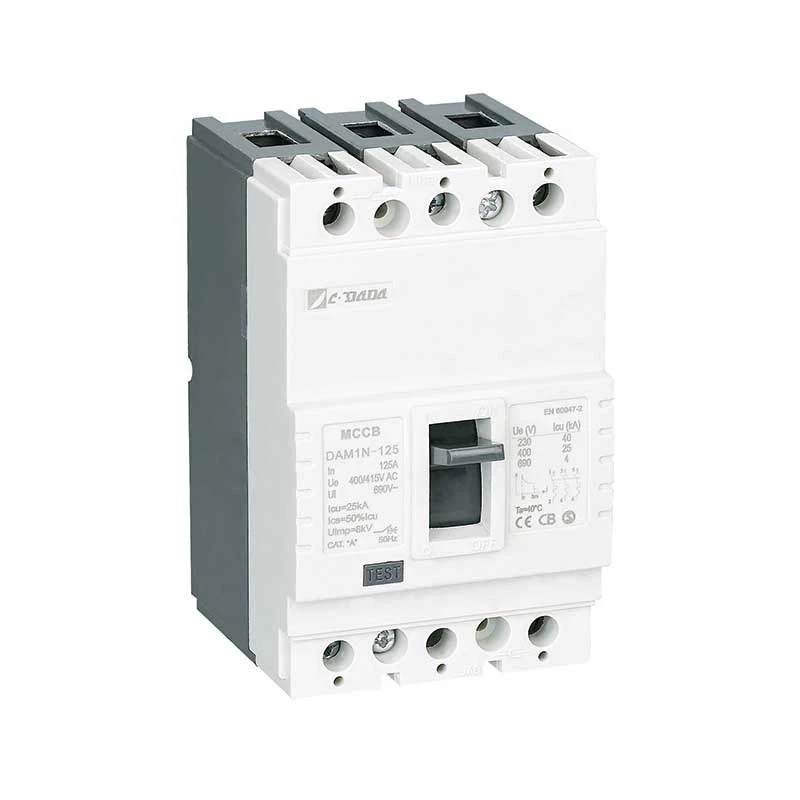

Paramedrau ffisegol torrwr cylched achos wedi'i fowldio DAM1-125 MCCB

Egwyddor Gweithio a Mecanwaith Amddiffyn

★ Diogelu Thermol (Gorlwytho)

Mae'r stribed bimetallig yn plygu pan gaiff ei gynhesu gan orlif cyson (> cerrynt graddedig). Mae'r cyflymder plygu yn gymesur â'r maint presennol - gan sicrhau baglu amser gwrthdro sy'n dynwared ymddygiad thermol cebl, gan atal tripiau niwsans wrth amddiffyn offer.

★ Diogelu Magnetig (Cylchdaith Byr)

Yn ystod cylched byr (e.e., cam-i-gyfnod neu gam-i-ddaear), mae maes magnetig cerrynt uchel yn tynnu'r plunger solenoid ar unwaith, gan ryddhau'r mecanwaith clicied o fewn milieiliadau - gan dorri'r cerrynt bai cyn i ddifrod thermol ddigwydd.

Manteision cynnyrch

★ Corff a Gorchudd:

Mae resin polyester gwydr ffibr wedi'i ddefnyddio fel y corff a'r deunydd gorchudd yn unol â safon EN 60512-20-2. Mae'r deunydd hwn, a elwir yn BMC (Cyfansawdd Mowldio Swmp) yn y llenyddiaeth, yn cael ei ffafrio oherwydd gwerthoedd trydanol a mecanyddol uchel a gall wrthsefyll tymheredd o 160 ℃ yn barhaus. Nid yw deunydd BMC yn llosgi pan fydd mewn cysylltiad â gwifren ar dymheredd o 960 ℃ yn unol ag IEC 695-2-1

Bimetal: Mae Bimetal yn ddeunydd sy'n cynnwys cyfuniad o ddau fetel plât gyda chyfernodau ymestyn gwahanol yn erbyn gwres. Mae'r cerrynt sy'n mynd trwy'r torrwr yn cynhesu bimetal. Oherwydd effaith y gwres hwn. mae bimetal yn plygu tuag at y plât llai ymestynnol. Gan fod gwres yn cynyddu wrth i'r cerrynt sy'n mynd trwy'r torrwr gynyddu, mae bimetal yn cael ei gynhesu'n fwy ac yn plygu mwy. Yn y modd hwn, mae'n rheoli'r mecanwaith agor i agor y torrwr.

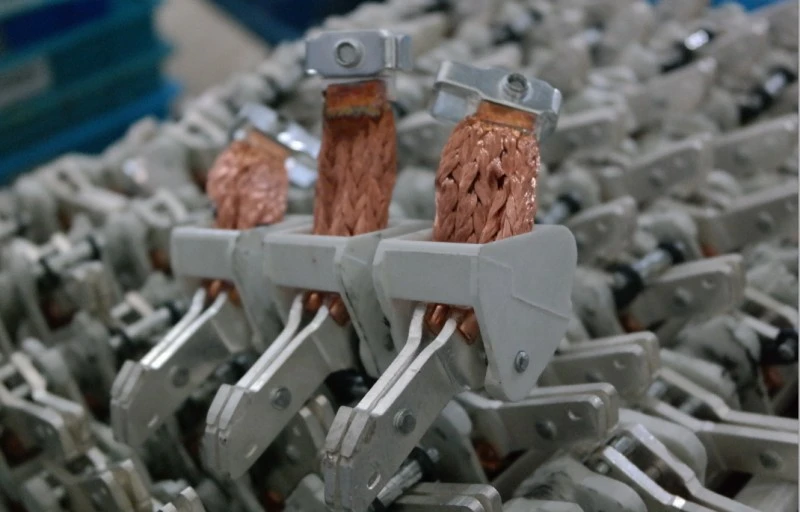

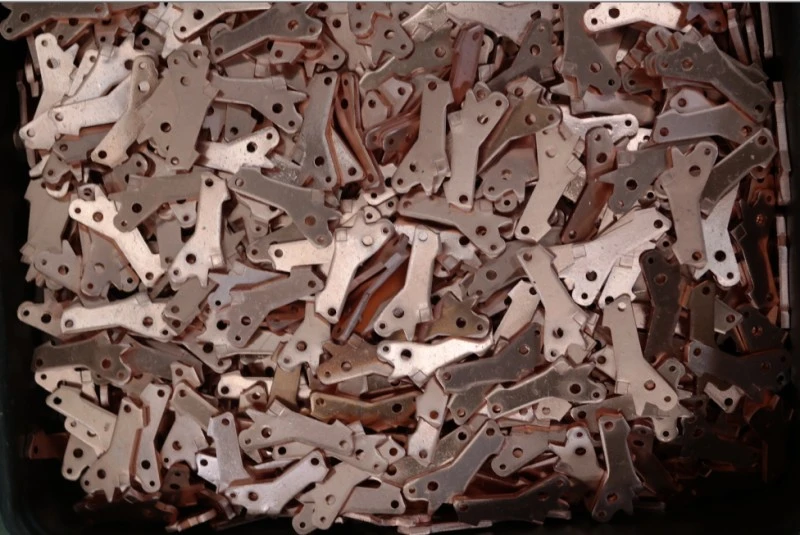

★ Cysylltiadau:

Mae aloi cyswllt yn cael ei bennu ar gyfer torwyr trwy ystyried gwerthoedd ac adeiladu cyfredol wedi'u torri a'u cario Fel arfer defnyddir cysylltiadau aloi arian, graffit, nicel, wolfram mewn torwyr Mae cysylltiadau, sy'n cael eu gwneud o aloion arian-graffit gyda strwythur llyfnwyr, yn cael eu defnyddio mewn cysylltiadau sefydlog (gwaelod), defnyddir cysylltiadau wolfram arian, sy'n galetach, mewn cysylltiadau symud (top). Sicrhawyd strwythur swaged wrth symud cysylltiadau. Yn y modd hwn, mae gan gysylltiadau aloi swaged a chaled le ar gysylltiadau sefydlog meddal ym mhob agoriad cau.

Yn y modd hwn, mae'r gwrthiant isaf yn cael ei ensured.Moving cyswllt dylai gyffwrdd y cyswllt sefydlog yn dda iawn er mwyn cael ymwrthedd cyswllt isel. Fodd bynnag, mae pwysau cyswllt gormodol yn arwain at ddifrod i gysylltiadau mewn cyfnod byrrach na'r arfer. Mae aloion cyswllt yn bwysig iawn ar gyfer agoriad cau iach.

★ Arc Diffoddwr Cell (Gwahanydd):

Defnyddir gwahanyddion i ddiflannu'r arc sy'n cael ei ffurfio yn ystod gweithrediad y torrwr sy'n gweithredu o dan egni. Tra bod cyswllt symudol yn cael ei wahanu oddi wrth gyswllt sefydlog, mae'r cerrynt yn parhau i lifo rhwng cysylltiadau am gyfnod a gelwir hyn yn arc. Dylai'r arc hwn fod wedi darfod mewn cyfnod byr iawn

★ Difodiant Arc:

Mae Arc yn cael ei wthio tuag at wahanwyr oherwydd maes magnetig a ffurfiwyd o amgylch yr arc. Yn y modd hwn, mae arc yn cael ei ymestyn ac yn dod yn fain ac yn torri i ffwrdd rhwng platiau gwahanydd (Ffigur-5). Oherwydd nodwedd y deunydd a ddefnyddir ar waliau ochr y gwahanyddion, mae nwy yn dod allan oherwydd tymheredd uchel a achosir gan yr arc. Mae'r nwy hwn yn cael effaith bwysig ar ddifodiant yr arc.

Cais

Ymddiriedir Torrwr Cylched Achos Mowldio Math Sefydlog CDADA DAM1 (MCCB) ar draws seilwaith hanfodol:

★ Diwydiannol: Melinau dur, llwyfannau olew a nwy, planhigion cemegol

★ Gofal Iechyd: Prif fyrddau ysbytai ac is-ddosbarthu

★ Cludiant: Signalau rheilffordd, systemau bagiau maes awyr

★ Masnachol: Skyscrapers, canolfannau data, canolfannau siopa, canolfannau confensiwn

★ Lleoliadau Cyhoeddus: Theatrau, stadia, adeiladau'r llywodraeth

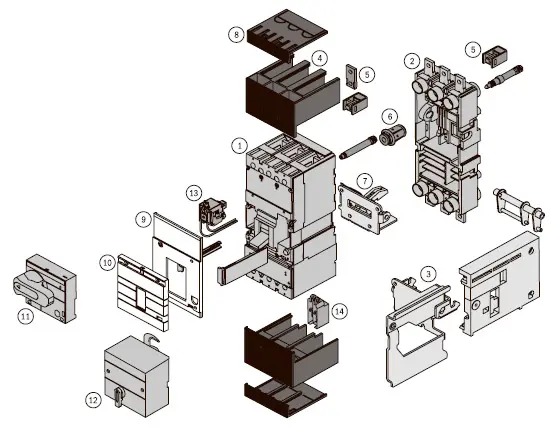

Manteision Gosod a Chynnal a Chadw

★ Integreiddio Hawdd:

Mae pecyn safonol yn cynnwys bariau bysiau, rhwystrau cyfnod, a chaledwedd

Ategolion dewisol: cysylltiadau larwm, gollyngiadau siyntio/tan-foltedd, mecanweithiau gweithredu trydan

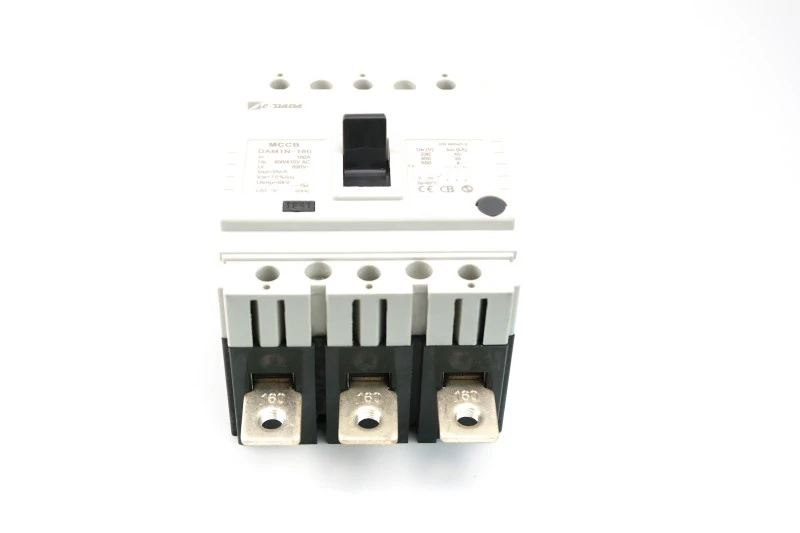

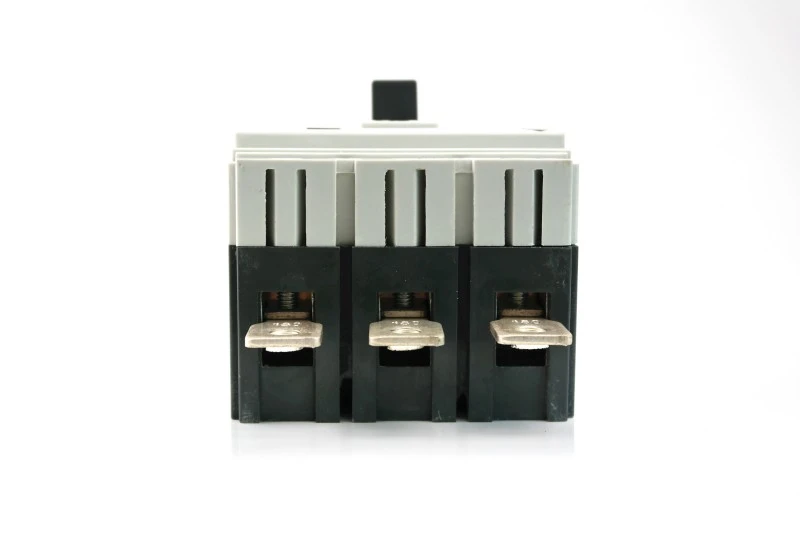

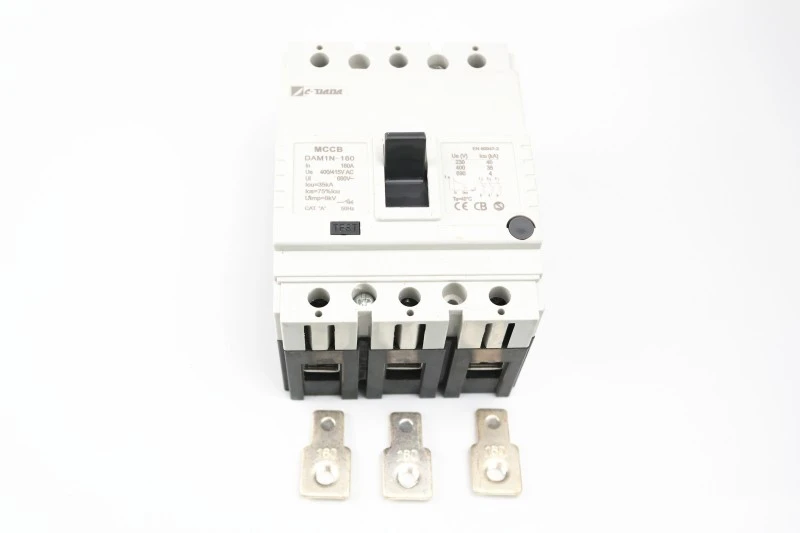

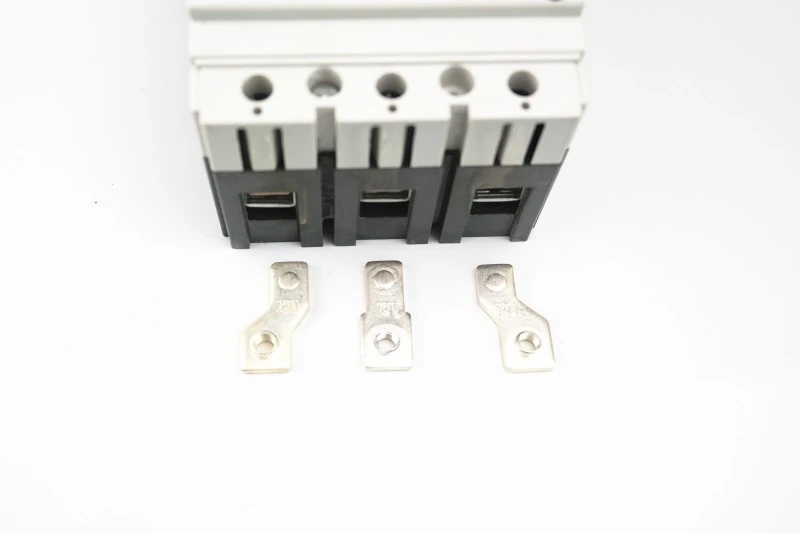

1) Cysylltwch â bar bws estynedig (llun 1)

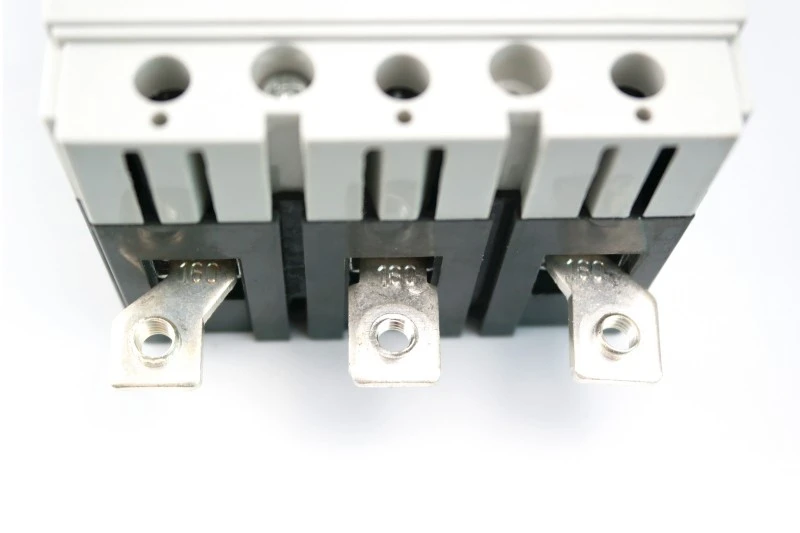

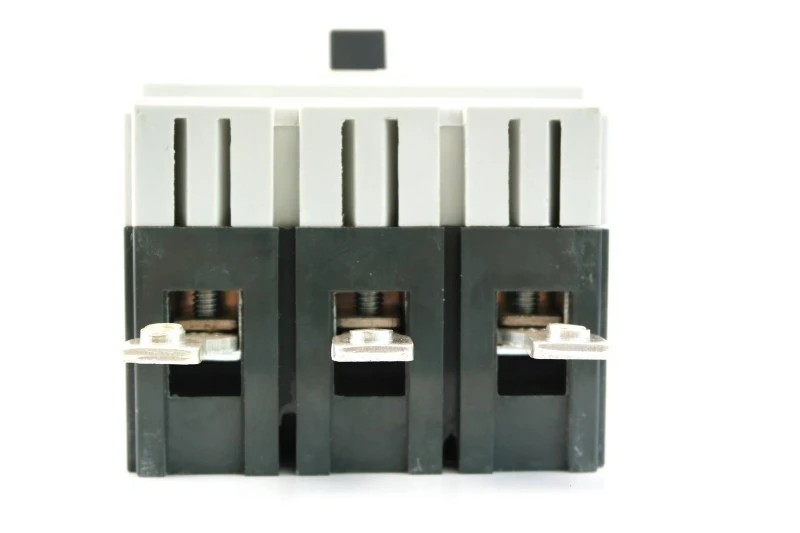

2) Cysylltu trwy derfynell taenwr (llun 2)

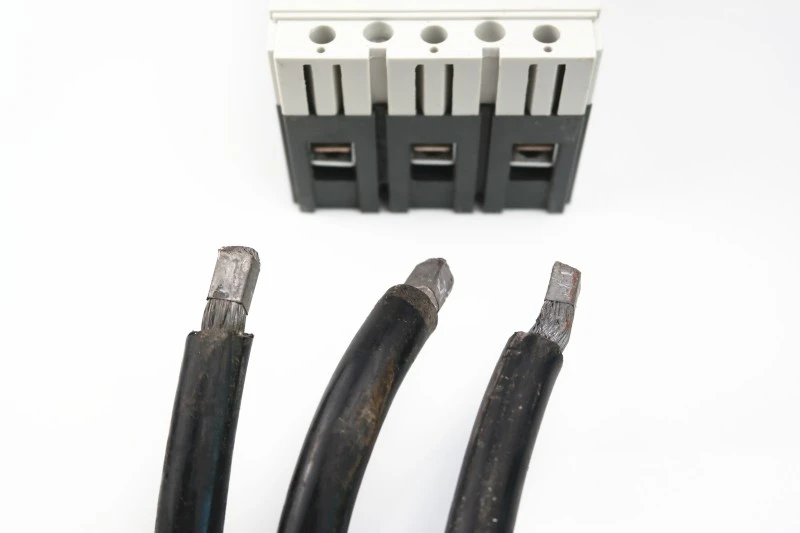

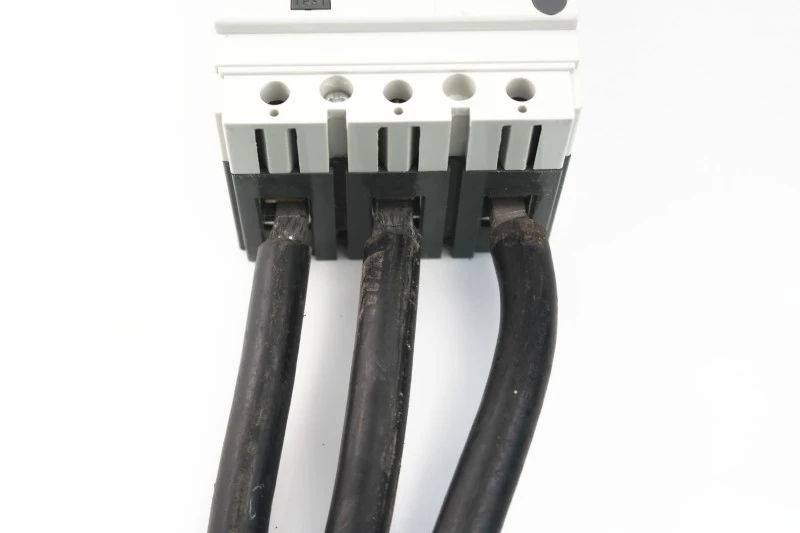

3) Cyswllt uniongyrchol cebl (llun 3) heb ddefnyddio cebl lugs.

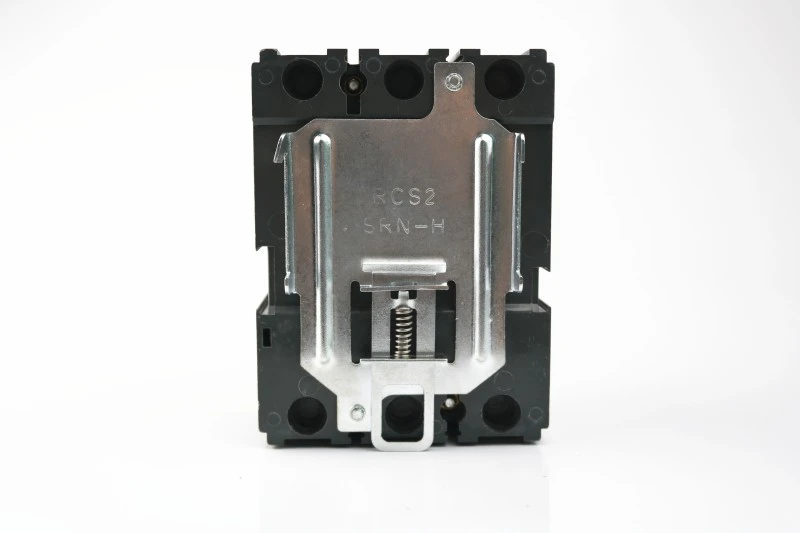

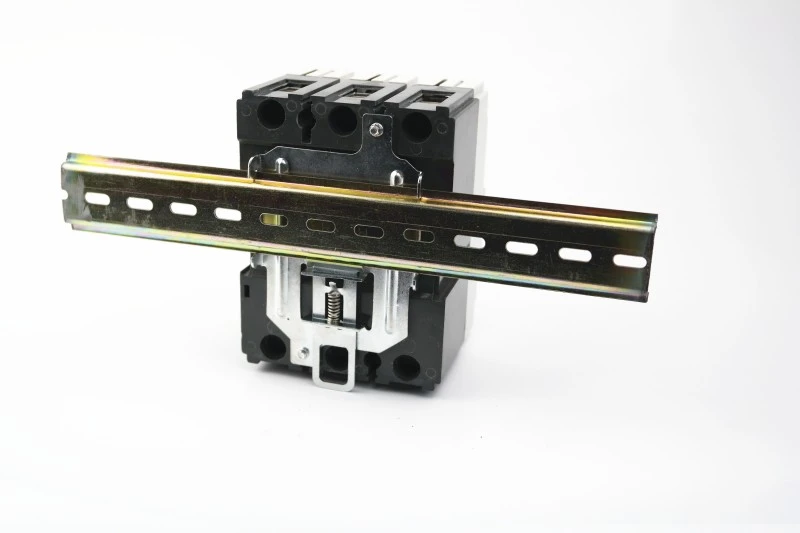

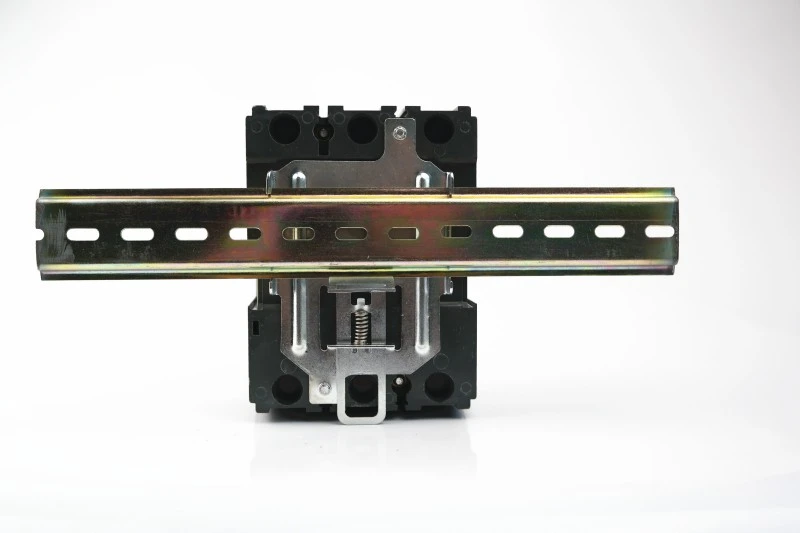

Gyda chymorth clamp arbennig gellir gosod 125 a 160 o unedau ar reilffordd DIN.

Torri gyda chlamp

clamp gyda rheilen DIN

clamp gyda rheilen DIN

★ Dyluniad Arbed Gofod:

10–20% yn ysgafnach ac yn fwy cryno na dewisiadau domestig

Galluogi meintiau lloc llai → costau deunydd a chludo is

★ Ailosod Defnyddiwr-gyfeillgar:

Mae arwydd TRIP clir yn atal y dall rhag ail-gloi

Mae “clic” clywadwy yn cadarnhau ymgysylltiad mecanyddol cywir

★ Dyfodol-Barod:

Yn cefnogi pecynnau plygio i mewn a thynnu allan (ar gyfer modelau dethol)

Yn gydnaws ag ychwanegion monitro craff

Pam dewis CDADA?

1. Ni yw'r gwneuthurwr blaenllaw ers 42+ mlynedd. Mae ein cwmni a sefydlwyd ym 1983, yn datblygu'n gyflym iawn yn ystod 40 mlynedd.

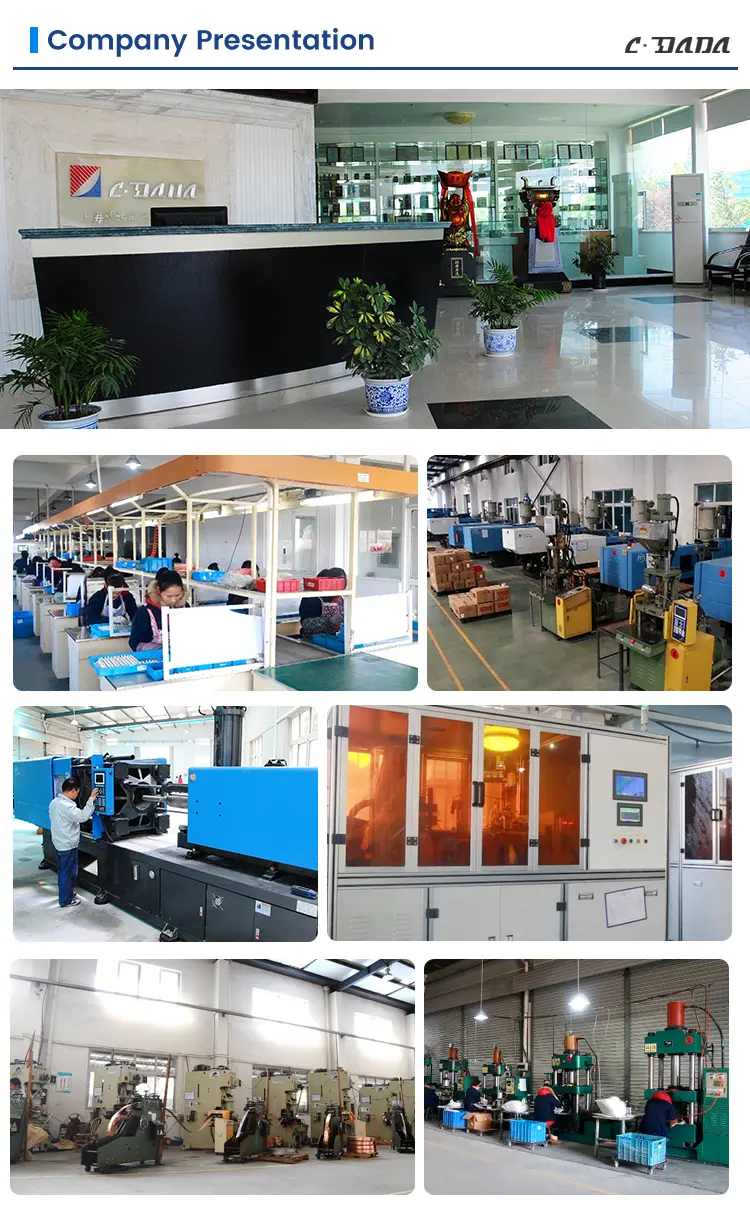

2. Mae'r Grŵp, sy'n cynnwys 3 ffatri, yn berchen ar ardal gynhyrchu o 52,400m² ac yn cyflogi mwy na 500 o staff. Rydym wedi buddsoddi bron i ddeg miliwn yuan er mwyn ehangu ein gweithrediad ac uwchraddio ein gweithdai.

3. Ffatri a archwiliwyd gan INTERTEK, DEKRA & GMC

4. Cartonau cryfder uchel, amddiffyniad paled, yn dda ar gyfer cludiant allforio pellter hir

Cwestiynau Cyffredin (FAQ)

C1: A ellir gosod Torrwr Cylchdaith Achos Mowldio Math Sefydlog DAM1 ar reilffordd DIN?

A1: Oes - gellir gosod modelau 125A a 160A ar reiliau DIN gan ddefnyddio'r clamp arbennig dewisol. Mae graddfeydd uwch wedi'u gosod ar banel yn unig.

C2: Pa ardystiadau sydd gan y gyfres DAM1?

A2: Mae wedi'i ardystio gyda CE, CB, ASTA, KEMA, SEMKO, a RoHS, gan sicrhau cydymffurfiaeth yn yr UE, y Dwyrain Canol, De-ddwyrain Asia, a thu hwnt.

C3: Sut mae ailosod y torrwr ar ôl taith?

A3: Yn gyntaf, symudwch y lifer yn llawn i lawr i OFF (byddwch yn clywed clic), yna tynnwch ef i fyny i ON. Peidiwch byth â'i orfodi'n uniongyrchol o TRIP i ON.

C4: A yw dyfeisiau ategol yn gydnaws?

A4: Oes - gellir ychwanegu cysylltiadau larwm, cysylltiadau ategol, datganiadau siynt / undervoltage, a gweithredwyr trydan heb ddadosod.

C5: A yw'r DAM1 yn addas ar gyfer disodli torwyr hŷn?

A5: Yn hollol. Mae ei ôl troed cryno yn caniatáu amnewid MCCBs etifeddol yn uniongyrchol yn y rhan fwyaf o baneli - gan arbed amser a chostau uwchraddio.
