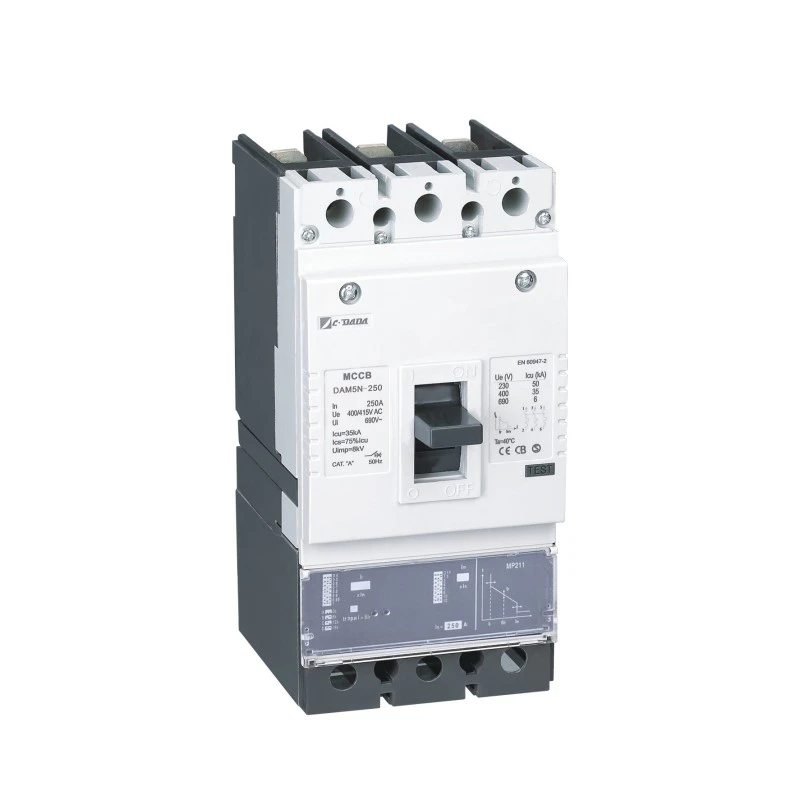

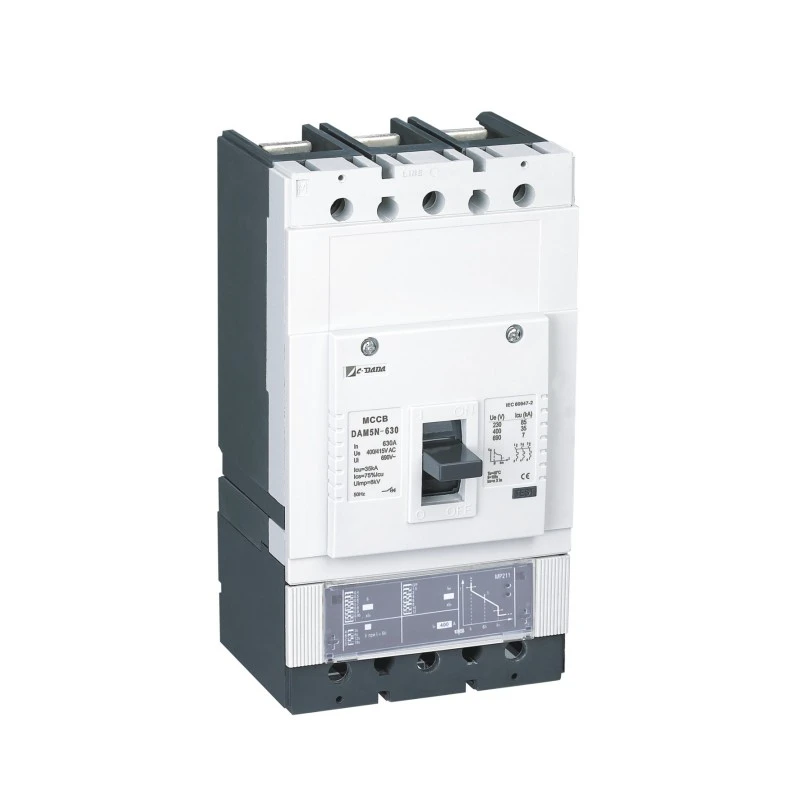

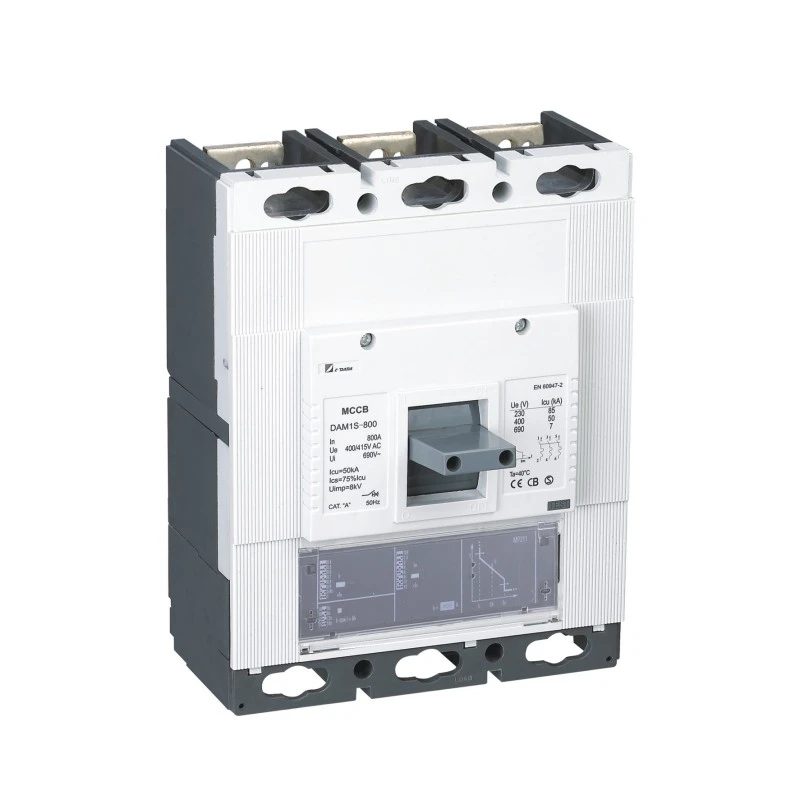

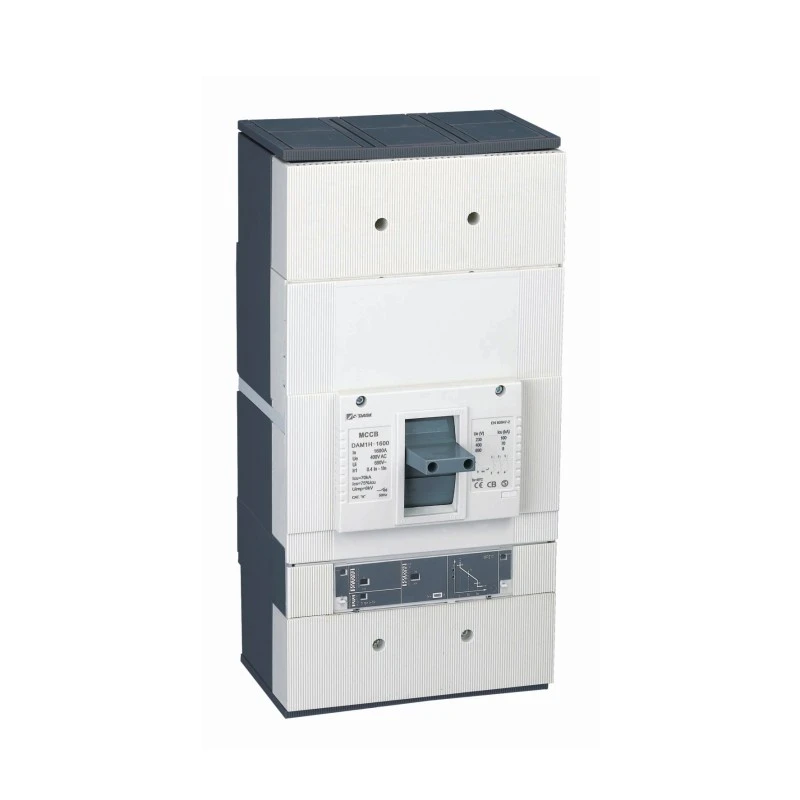

Torrwr Cylchdaith Achos Achos Mowldio Electronig

Ar gyfer systemau pŵer modern sy'n gofyn am gywirdeb, cudd-wybodaeth a dibynadwyedd, mae'r Torri Cylchdaith Achos Mowldio Math Electronig gan Shanghai DADA Electric CO., LTD. gosod safon newydd mewn amddiffyniad foltedd isel. Yn wahanol i dorwyr thermol-magnetig traddodiadol, mae'r MCCB deallus hwn yn defnyddio uned daith electronig sy'n seiliedig ar ficrobrosesydd i ddarparu amddiffyniad gorlif rhaglenadwy hynod gywir - imiwnedd i amrywiadau tymheredd amgylchynol.

Gyda gosodiadau addasadwy o 40% i 100% Mewn (thermol) a 1.5 × i 12 × In (magnetig), mae'n cynnig hyblygrwydd heb ei ail ar gyfer cydgysylltu cymhleth mewn canolfannau data, gweithfeydd diwydiannol, ysbytai, a systemau ynni adnewyddadwy. Wedi'i raddio o 100A i 1600A ar 400V / 415V, mae'n cyfuno dyluniad cryno ag ymarferoldeb uwch - ac mae'n cynnwys taith uniongyrchol methu-diogel yn ystod diffygion eithafol, hyd yn oed os yw'r electroneg yn methu.

Manylebau Allweddol

Model: Cyfres CDADA DAM2 / DE (Torrwr Cylched Achos Mowldio Electronig)

Math: Torrwr Cylchdaith Achos Mowldio Electronig

Pwyliaid: 3P/4P

Foltedd Rated (Ue): 400V / 415V AC

Cyfredol â Gradd (Mewn): 100A – 1600A

Uned Trip: Rhyddhau electronig ar sail microbrosesydd

Addasiad Thermol (Ir): 40% - 100% o Mewn

Addasiad Magnetig (Im): 1.5 × - 12 × Mewn

Manteision

★ Amrediad eang: 100A i 1600A(AC)

★ Dimensiynau Compact

★ Gosodiad thermol addasadwy (40-100%) Yn.

★ Gosodiad magnetig addasadwy (1.5-12 gwaith) Yn.

★ Gwthio i ddarpariaeth botwm baglu.

★ Prif gysylltiadau a chysylltiadau arcing ar wahân

★ Ystod eang o ategolion.

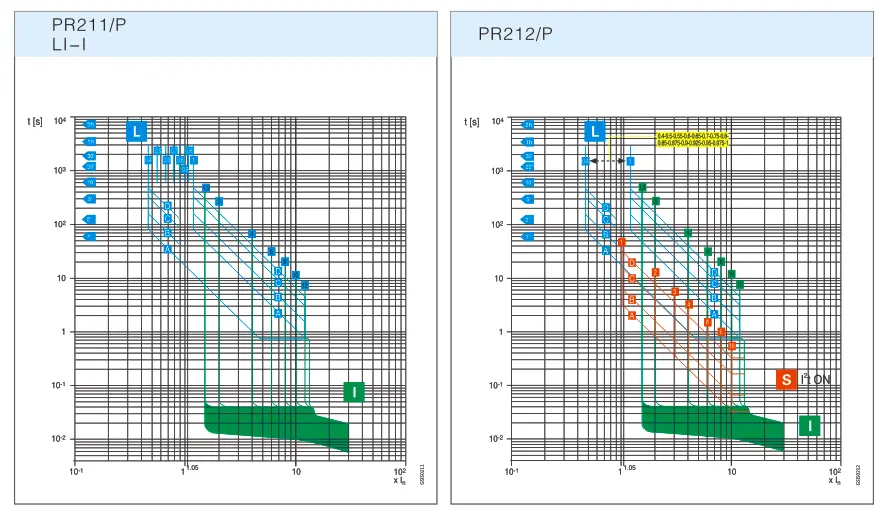

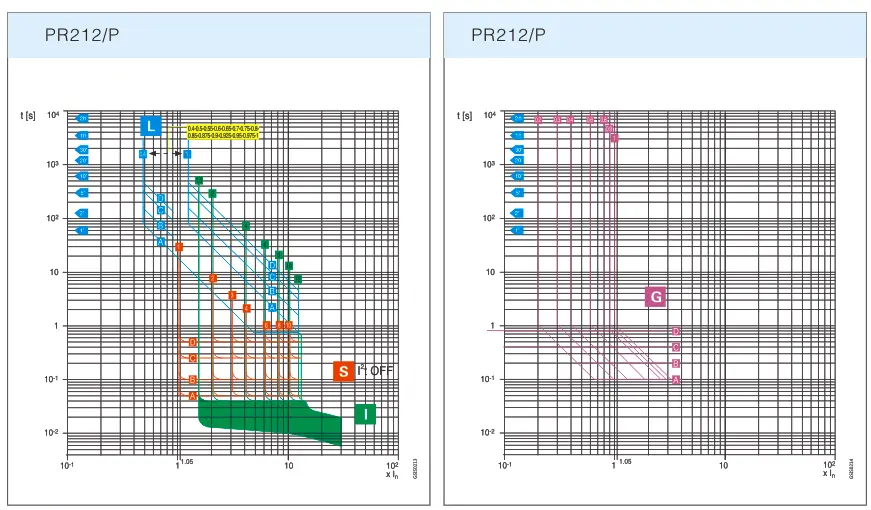

Cromlin nodwedd rhyddhau electronig

Paramedrau trydanol

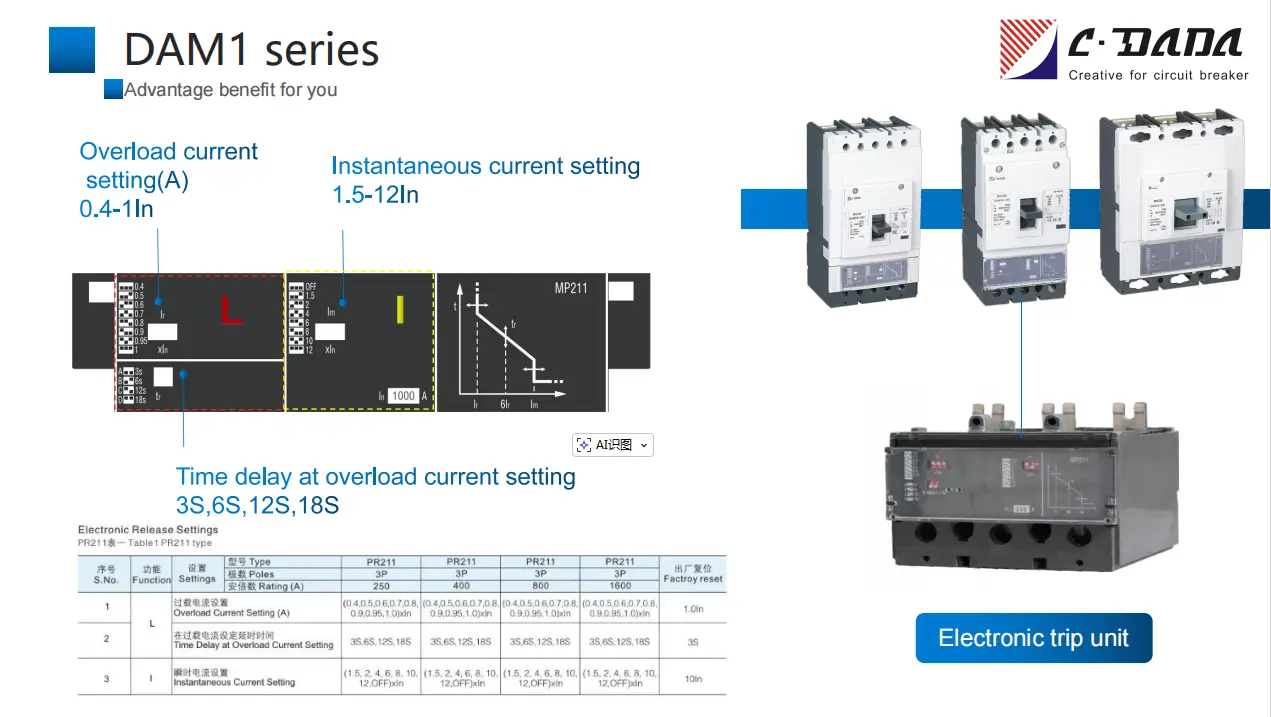

Tabl 1 math PR211

S.Na.

Swyddogaeth

Gosodiadau

Math

PR211

PR211

PR211

PR211

Ailosod Factroy

Pwyliaid

3P

3P

3P

3P

Sgôr (A)

250

400

800

1600

1

L

Gorlwytho Gosodiad Cyfredol (A)

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xYn

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xYn

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xYn

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xYn

1.0Mewn

2

Oedi Amser yn y Gosodiad Cyfredol Gorlwytho

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S

3

I

Gosodiad Cyfredol Instantaneous

(1.5, 2, 4, 6, 8, 10, 12, OFF)xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF)xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF)xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF)xIn

10 Mewn

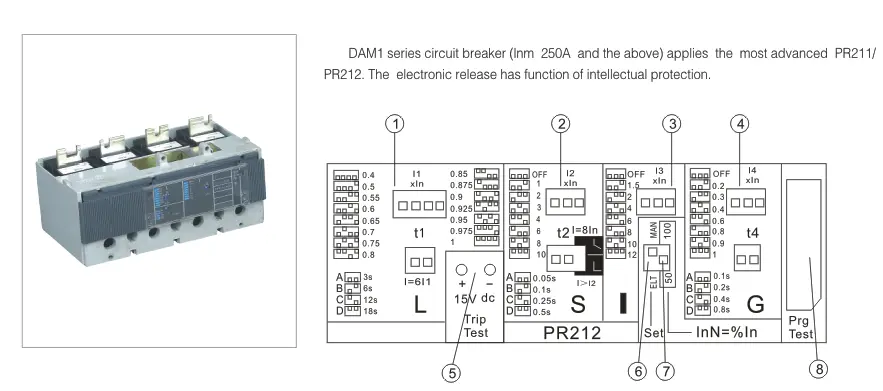

Tabl 2 math PR212

S.Na.

Swyddogaeth

Gosodiadau

Math

PR212

PR212

PR212

PR212

Ailosod Factroy

Pwyliaid

3P

3P

3P

3P

Sgôr (A)

250

400/630

800

1600

1

L

Gorlwytho Gosodiad Cyfredol (A)

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xMewn

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xMewn

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xMewn

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xMewn

1.0Mewn

2

Oedi Amser yn y Gosodiad Cyfredol Gorlwytho

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S

3

S

Byr - Gosodiad Cyfredol Cylched (A)

(1, 2, 3, 4, 6, 8, 10, I FFWRDD)xIn

(1, 2, 3, 4, 6, 8, 10, OFF)xIn

(1, 2, 3, 4, 6, 8, 10, OFF)xIn

(1, 2, 3, 4, 6, 8, 10, OFF)xIn

6Mewn

4

Oedi Amser ar Gosodiad Cyfredol Cylched Byr

0.05, 0.1, 0.25, 0.5

0.05, 0.1, 0.25, 0.5

0.05, 0.1, 0.25, 0.5

0.05, 0.1, 0.25, 0.5

0.1S

5

I

Gosodiad Cyfredol Instantaneous

(1.5, 2, 4, 6, 8, 10, 12, OFF)xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF)xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF)xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF)xIn

10 Mewn

6

G

Gosodiad Cyfredol Nam ar y Tir (A)

(0.2,0.3,0.4, 0.6,0.8,0.9，1.0, OFF)xIn

(0.2,0.3,0.4, 0.6,0.8,0.9，1.0, OFF)xIn

(0.2,0.3,0.4, 0.6,0.8,0.9，1.0, OFF)xIn

(0.2,0.3,0.4, 0.6,0.8,0.9，1.0, OFF)xIn

1.0Mewn

7

Oedi Amser yn y Gosodiad Nam ar y Tir

0.1, 0.2, 0.4, 0.8

0.1, 0.2, 0.4, 0.8

0.1, 0.2, 0.4, 0.8

0.1, 0.2, 0.4, 0.8

0.4S

8

Dewis set o baramedrau trydan neu electronig

SET swyddogaeth (newid ELT/MAN)

9

Defnyddir ar gyfer gosod paramedrau switsh dip o linell sero

MewnN=% Mewn, newid 50/100

10

Soced ar gyfer dyfais mesur cysylltiad

Soced panel

Pam dewis MCCB Electronig CDADA?

★ Cudd-wybodaeth Gwir, Nid Dim ond Automation
Mae'r microbrosesydd yn dadansoddi tonffurfiau cyfredol yn barhaus, gan alluogi amddiffyniad amser gwrthdro manwl gywir, amser pendant, ac ar unwaith - heb unrhyw ddrifft oherwydd gwres neu heneiddio.

★ Methu-Diogel Dylunio
Hyd yn oed os bydd y gylched electronig yn methu, mae clicied electromagnetig uniongyrchol yn sicrhau bod y torrwr yn baglu yn ystod cylchedau byr difrifol - gan fodloni gofynion diswyddo diogelwch IEC 60947-2.

★ Cydlynu Superior
Mae ystodau addasu hynod eang (40-100% Ir, 1.5-12 × Im) yn caniatáu cydgysylltu perffaith â dyfeisiau i fyny'r afon / i lawr yr afon - gan leihau parthau cau.

★ Seilwaith Diogelu'r Dyfodol
Yn gydnaws â modiwlau cyfathrebu dewisol (Modbus RTU, Profibus) i'w hintegreiddio i Systemau Rheoli Adeiladau (BMS) neu gridiau smart.

★ Ansawdd Byd-eang, Pris Cystadleuol
Wedi'i gynhyrchu o dan ISO 9001 yn Shanghai, gydag ardystiadau rhyngwladol - sy'n cynnig perfformiad lefel Ewropeaidd ar effeithlonrwydd cost Asiaidd.

★ Mae gennym dîm ymroddedig o 15 peirianwyr sy'n canolbwyntio ar ddatblygu cynnyrch, gwella, ac addasu.

Ceisiadau Delfrydol

Canolfannau Data: Atal methiannau rhaeadru trwy faglu manwl gywir

Ysbytai: Sicrhau pŵer di-dor ar gyfer systemau cynnal bywyd

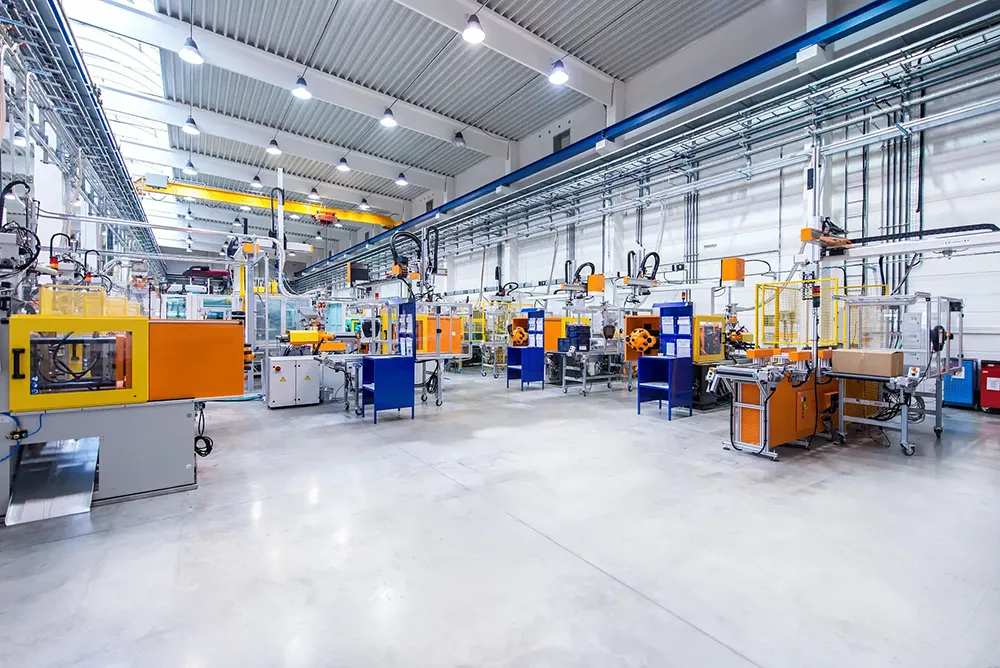

Awtomeiddio Diwydiannol: Cydlynu â VFDs, cychwynwyr meddal, a roboteg

Ffermydd Solar/Gwynt: Addasu i broffiliau cynhyrchu amrywiol

Adeiladau Masnachol Clyfar: Galluogi monitro ynni heb fesuryddion ychwanegol

Cwestiynau Cyffredin (FAQ)

C1: Beth sy'n gwneud MCCB electronig yn wahanol i un thermol-magnetig?

A1: Mae Torwyr Cylchdaith Achos Mowldio Math Electronig yn defnyddio microbrosesydd i ddadansoddi teithiau cyfredol a sbarduno yn fanwl iawn. Nid ydynt yn cael eu heffeithio gan dymheredd amgylchynol, maent yn cynnig ystodau addasu ehangach, a gallant ddarparu logio data llwyth - yn wahanol i fathau thermol-magnetig sy'n seiliedig ar bimetal / solenoid.

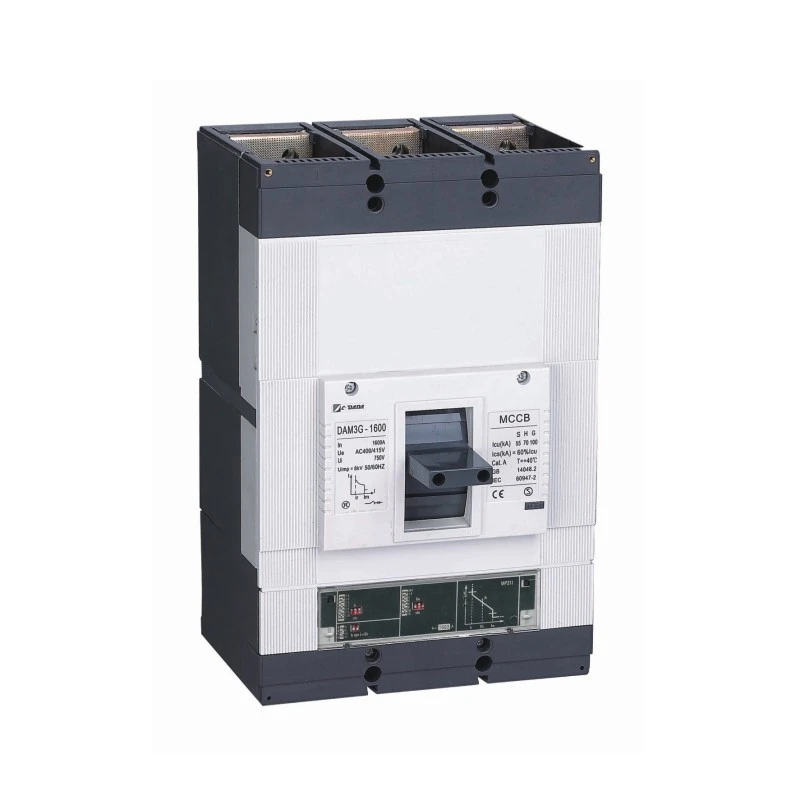

C2: A yw'r MCCB electronig 1600A ar gael mewn cyfluniad 4-polyn?

A2: Oes - mae pob MCCB electronig CDADA o 250A i 1600A ar gael mewn fersiynau 3P a 4P.

C3: Beth sy'n digwydd os bydd yr uned daith electronig yn methu yn ystod cylched byr?

A3: Mae'r torrwr yn cynnwys copi wrth gefn mecanyddol: yn ystod cerrynt nam eithafol (> 12 × Mewn), mae clicied magnetig yn sbarduno agoriad uniongyrchol - gan sicrhau diogelwch hyd yn oed gydag electroneg all-lein.

C4: A allaf fonitro gwerthoedd cyfredol amser real?

A4: Ydy - mae'r uned daith electronig yn dangos cerrynt ar unwaith, uchafswm, min, a cherrynt cyfartalog dros ffenestri amser dethol (ee, 24h), sy'n ddefnyddiol ar gyfer rheoli ynni.

C5: Pam dewis CDADA dros frandiau MCCB deallus eraill?

A5: Mae CDADA yn cynnig:

● Addasrwydd amrediad deuol gwirioneddol (mae llawer o gystadleuwyr yn cyfyngu Im i ≤10 ×)

● Copi wrth gefn mecanyddol sy'n methu'n ddiogel (nid oes gan bob MCCB “electronig” hwn)

● Maint cryno - yn ffitio paneli etifeddiaeth heb eu haddasu

● Portffolio ardystio byd-eang cryf (ASTA, KEMA, CE)

● Prisiau OEM-gyfeillgar gyda chymorth technegol yn Saesneg
