Arweinlyfr Ymarferol i Dorwyr Cylchdaith Presennol Gweddilliol gyda Gwarchodaeth Gorgyfredol

Beth yw RCBO?

AnRCBO— torrwr cylched cerrynt gweddilliol gydag amddiffyniad dros gerrynt - yn ddyfais amddiffynnol foltedd isel sy'n cyfuno amddiffyniad gorlwytho, amddiffyniad cylched byr a chanfod cerrynt gweddilliol (gollyngiad) mewn un uned wedi'i mowldio. Y tu mewn i'r tai cryno, mae mecanwaith taith thermol-magnetig yn delio â gorlwytho a chylchedau byr, tra bod trawsnewidydd cerrynt sero-dilyniant yn cymharu'r cerrynt sy'n llifo yn y dargludyddion byw a niwtral yn barhaus. Pan fydd y gwahaniaeth yn fwy na'r cerrynt gweddilliol graddedig (IΔn), mae'r ddyfais yn baglu o fewn milieiliadau, gan dorri'r cyflenwad i ffwrdd cyn y gall cerrynt gollyngiadau niweidio pobl neu achosi tân.

Pryd i ddewis RCBO: is-gylchedau terfynol sydd angen eu diogelu ar hyn o bryd ac amddiffyniad rhag gollyngiadau personol - cynwysyddion awyr agored, cylchedau offer, garejys, isloriau, ystafelloedd ymolchi a lleoliadau eraill llaith neu hawdd eu cyrraedd.

Mae'r DABL-63 yn perthyn i'r dosbarth RCBO: un ddyfais, tri amddiffyniad - y dewis mwyaf gofod a chost-effeithlon ar gyfer cylchedau terfynol cartref un cam.

Sut i ddewis y RCBO cywir?

1. Cerrynt graddedig (Mewn): parwch lwyth di-dor y gylched, gydag uchdwr ar gyfer ceryntau mewnrwth offer (e.e. mae 40A yn cwmpasu cylchedau offer cartref safonol).

2. Gallu torri (Icn): rhaid iddo fod yn uwch na'r cerrynt cylched byr arfaethedig yn y man gosod; Mae 6kA yn cynnwys lefelau ffawtiau preswyl a masnachol ysgafn nodweddiadol.

3. Pegynau: 1P+N ar gyfer cylchedau terfynol un cam gyda mowntio DIN-rheilffordd gryno.

4. Nodwedd faglu: cromlin C (5-10 × Mewn) ar gyfer llwythi cartref a chyfarpar cyffredinol; Cromlin B ar gyfer electroneg sensitif; Cromlin D ar gyfer cychwyn modur.

5. Safonau ac ardystio: Cydymffurfiaeth IEC/EN 61009-1 a marcio CE yw'r llinell sylfaen ar gyfer prosiectau rhyngwladol.

6. Cymhwyso: efallai y bydd angen mwy o sensitifrwydd ar gyfer cynwysyddion awyr agored, cylchedau offer a goleuadau garej/islawr na chylchedau dan do cyffredinol.

Sut olwg sydd ar RCBO penodol

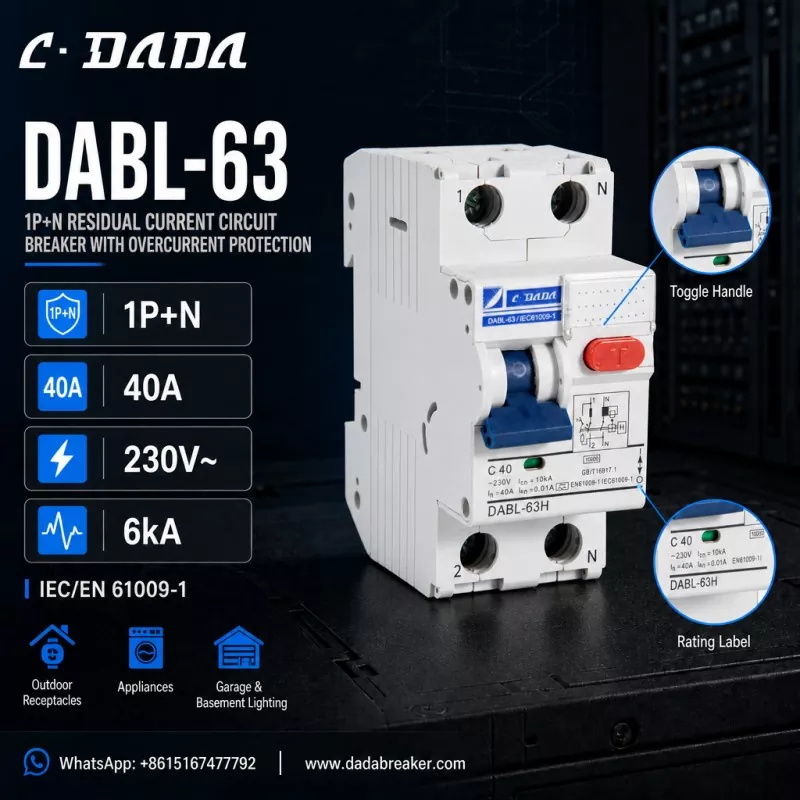

I wneud y concrid hwn, ystyriwch y DABL-63 oC·DADA Trydan, torrwr cylched cerrynt gweddilliol 1P+N gyda gor-amddiffyniad sy'n dangos beth i edrych amdano yn y dosbarth hwn o ddyfais: cyfluniad 1P+N

● Polyn byw wedi'i newid a niwtral wedi'i ddilyn, cryno ar gyfer byrddau dosbarthu safonol DIN-rheilffordd 40A gradd gyfredol (Mewn)

● Gyda C-cromlin faglu (C40) 230V ~ foltedd graddedig

● Capasiti torri 6kA (Icn)

● IΔn = 0.01A (10mA) amddiffyniad cerrynt gweddilliol uchel-sensitif

● Cydymffurfiaeth IEC/EN 61009-1

● Botwm prawf coch T ar gyfer gwiriadau swyddogaethol cyfnodol, terfynellau wedi'u marcio 1/2/N, label graddio a diagram cylched wedi'i argraffu ar y tai

● Wedi'i adeiladu ar gyfer cynwysyddion awyr agored, offer cartref, garej a goleuadau islawr

Y rhesymeg y tu ôl i'r fanyleb hon

Mae ffrâm 40A, 1P + N gydag amddiffyniad gollyngiadau sensitifrwydd uchel 10mA yn cwmpasu'r mwyafrif o gylchedau terfynol preswyl: mae 40A yn cyfateb i'r llwyth o gylchedau offer a soced cyffredin, mae 1P + N yn cadw'r ddyfais yn gryno ar gyfer byrddau dosbarthu gorlawn, ac mae'r sensitifrwydd 10mA yn darparu haen ychwanegol o amddiffyniad personol yn union lle mae canllawiau IEC yn mynnu hynny - ardaloedd llaith, awyr agored a phlant.

FAQ

C: Beth yw RCBO?

A: Mae RCBO - torrwr cylched cerrynt gweddilliol gydag amddiffyniad dros gerrynt - yn ddyfais amddiffynnol foltedd isel bwrdd ailosod sy'n cyfuno amddiffyniad gorlwytho, amddiffyniad cylched byr ac amddiffyniad cerrynt gweddilliol (gollyngiad) mewn un uned, fel arfer hyd at 63A ar gyfer cylchedau terfynol.

C: Beth yw'r gwahaniaeth rhwng RCBO a MCB?

A: Mae MCB yn darparu amddiffyniad gorlwytho a chylched byr yn unig. Mae RCBO yn ychwanegu canfod cerrynt gweddilliol (gollyngiad) ar ei ben, gan ddatgysylltu'r gylched pan fydd cerrynt gollyngiadau yn fwy na IΔn - amddiffyn pobl ac atal tanau trydanol.

C: Beth mae IΔn = 10mA yn ei olygu?

A: IΔn yw'r cerrynt gweithredu gweddilliol graddedig. Mae 10mA yn raddfa sensitifrwydd uchel: mae'r ddyfais yn baglu pan fydd cerrynt gollyngiadau yn cyrraedd 10mA, gan ddarparu amddiffyniad personol cyflymach na'r sgôr pwrpas cyffredinol 30mA.

Q: Beth yw'r RCBO DABL-63?

A: Mae'r DABL-63 yn dorrwr cylched cerrynt gweddilliol 1P + N gyda gor-amddiffyniad rhag C·DADA Electric - 40A, C-cromlin, 230V~, gallu torri 6kA ac amddiffyniad gollyngiadau sensitifrwydd uchel 10mA, sy'n cydymffurfio ag IEC / EN 61009-1, ar gyfer cynwysyddion awyr agored, garejys / goleuadau cartref.
