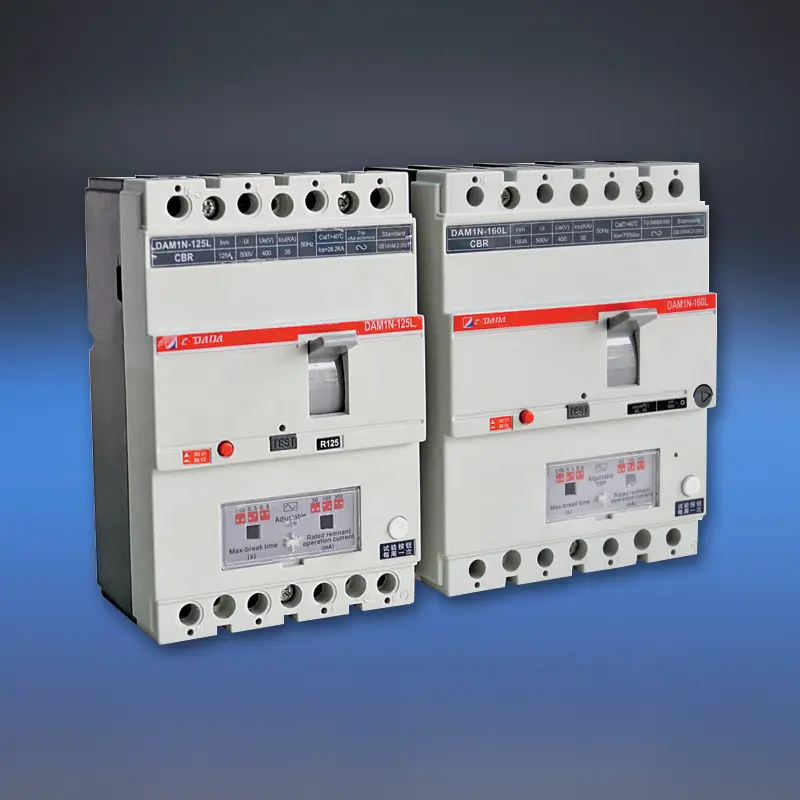

MCCB gyda Diogelu Gollyngiadau

Gwella diogelwch trydanol y tu hwnt i orlwytho a diogelu cylched byr gyda'r CDADA DAM1L Series MCCB gyda Gollyngiadau Amddiffyn torrwr cylched achos wedi'i fowldio integredig gyda swyddogaeth cerrynt gweddilliol (RCD / ELCB) adeiledig. Wedi'i gynllunio gan y gwneuthurwr proffesiynol Shanghai DADA Electric CO., LTD i safonau rhyngwladol, mae'r gollyngiad hwn MCCB 4P yn cyfuno dosbarthiad pŵer perfformiad uchel â chanfod diffygion daear sy'n arbed bywyd ac yn tân.

Wedi'i raddio o 10A i 500A ar 400V / 415V, mae'n cynnig cerrynt gweithredu gweddilliol addasadwy (30mA-1000mA) ac oedi amser dewisol - gan alluogi amddiffyniad wedi'i deilwra ar gyfer diogelwch personol (≤30mA) neu atal tân (100mA-500mA +). Gydag electroneg aml-gyfnod, mae'n parhau i fod yn weithredol hyd yn oed os bydd un cam yn methu neu os bydd foltedd yn gostwng i 50V, gan sicrhau dibynadwyedd digymar mewn seilwaith hanfodol fel twneli, adeiladau uchel, canolfannau trafnidiaeth, a gweithfeydd diwydiannol.

Manylebau Allweddol

Model: Cyfres DAM1L - MCCB Gollyngiad Daear (MCCB tebyg i CBR)

Pwyliaid: 4P (safonol; 3P ar gael ar gais)

Cyfredol â Gradd (Mewn): 10A – 500A

Foltedd Gradd: 400V / 415V AC, 50Hz

Foltedd Inswleiddio (Ui): 400V (≤160A), 690V (> 250A)

Gosodiadau Presennol Gweddilliol (I△n): 30mA, 100mA, 300mA, 500mA, 1000mA

Addasrwydd: Addasiad I△n ac amser tripio ar y safle (ar unwaith neu wedi'i ohirio)

Mathau o Gynhwysedd Torri:

Math B: Sylfaenol (Inm < 100A)

S Math: Safonol

Math H: Torri'n uchel (> 160A)

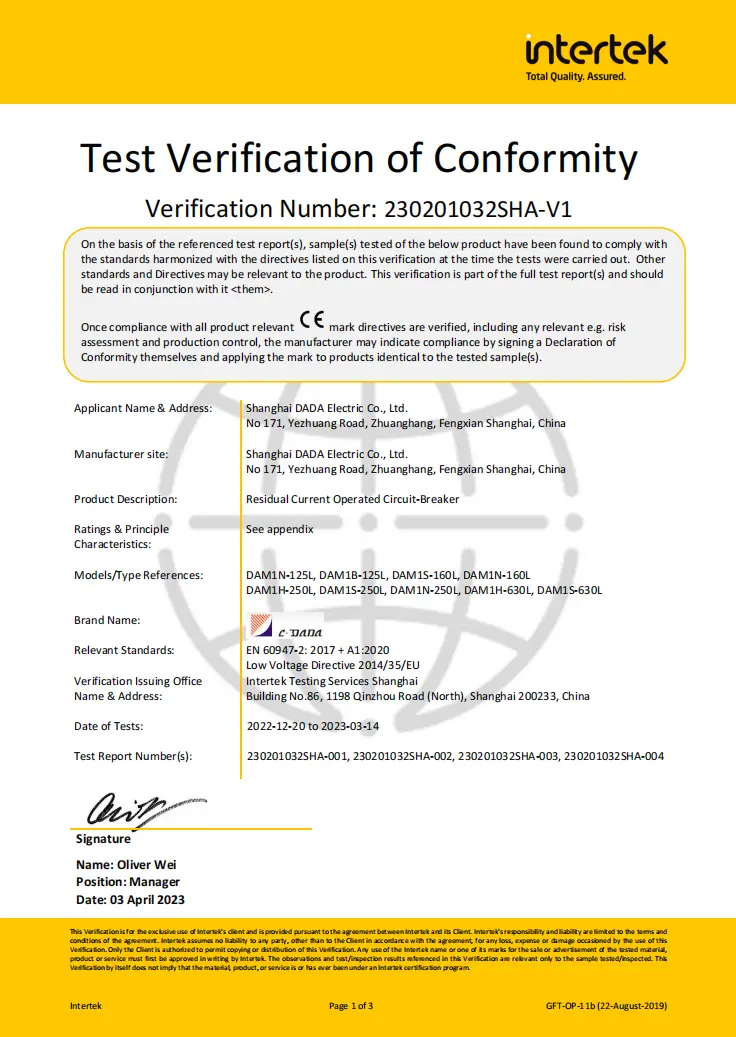

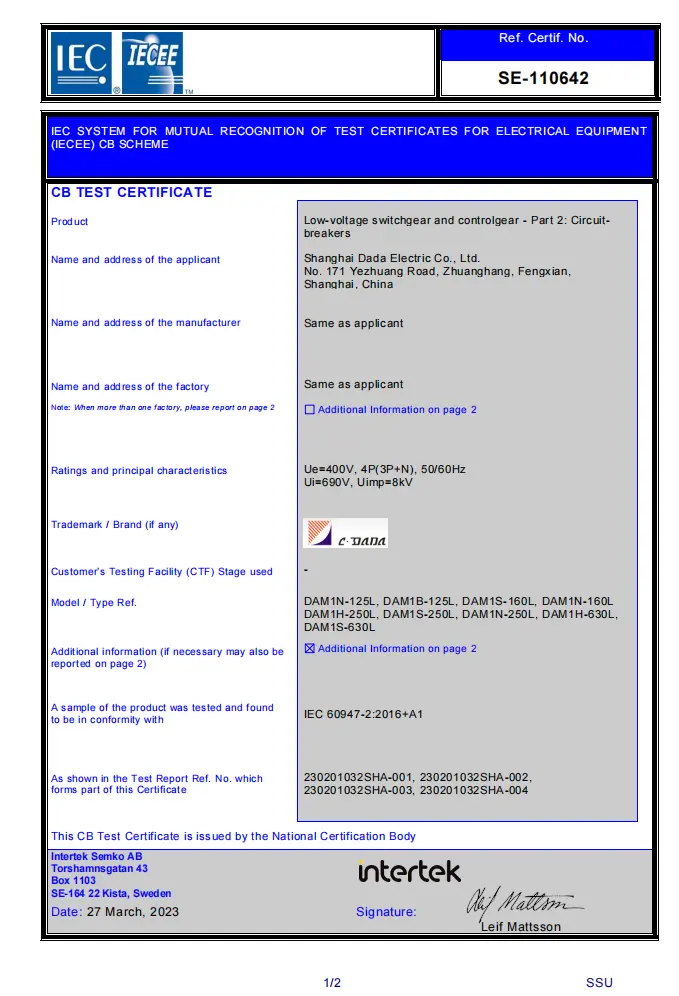

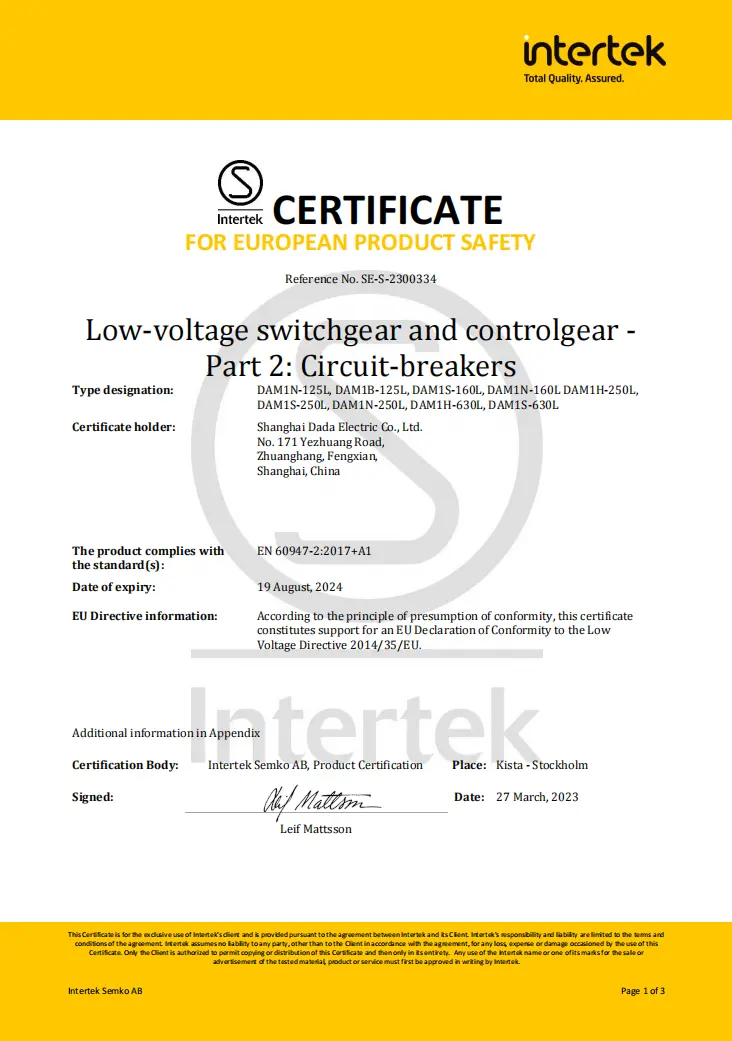

Tystysgrifau: CE, CB, SEMKO

Nodweddion Allweddol:

★ Cylched RCD aml-gyfnod wedi'i bweru → yn gweithio i lawr i 50V

★ Prif gysylltiadau & arcing ar wahân

★ Botwm prawf gwthio-i-daith

★ Gosodiad magnetig addasadwy (0.8-1.0 × Mewn)

★ Gallu gwrth-ymyrraeth EMI/RFI cryf

★ Amrediad affeithiwr llawn: taith siyntio, cysylltiadau ategol/larwm, handlen cylchdro

Taflen ddata technegol

Torwyr Cylched Gollyngiadau Daear (ELCB)

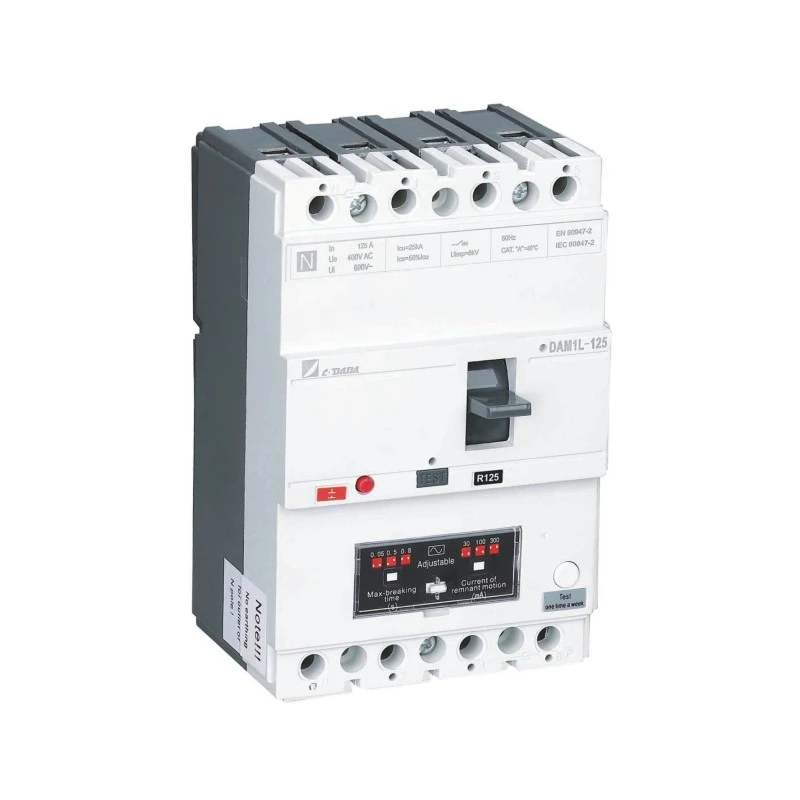

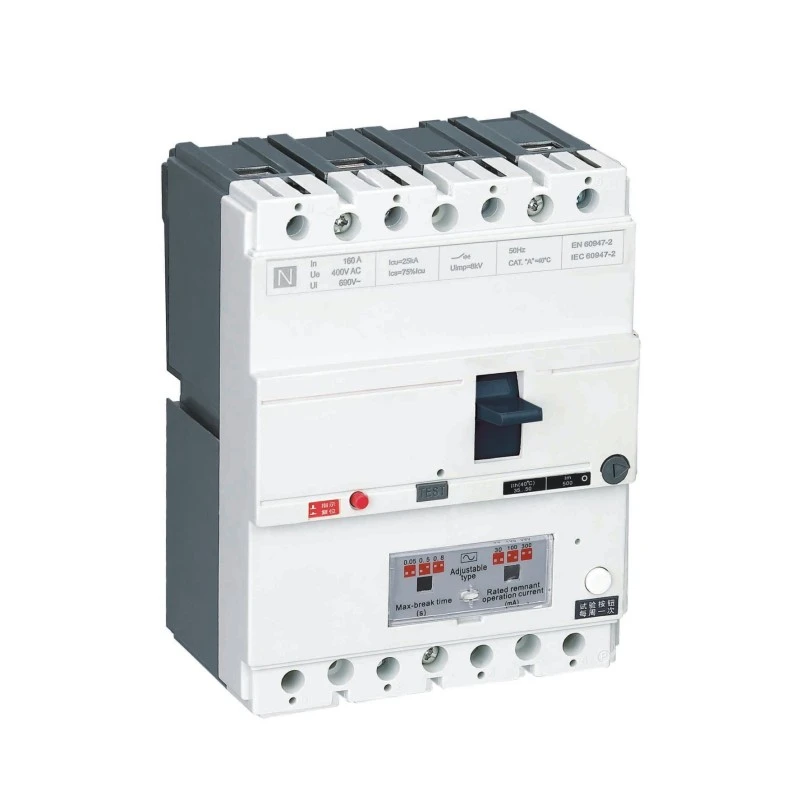

Model			DAM1-125L			DAM1-160L
Torri Cod Gallu			B	N	S	B	N	S
Cerrynt â Gradd o faint Ffrâm- Mewnm (A)			125A			160A
Cyfredol Graddedig (40,50 neu 55 ℃) (A)			10 - 12,5 - 16 - 20 - 25 - 32(30) - 40 - 50 - 63(60) - 80 - 100 - 125A			10- 12,5-16-20 - 25 - 32 - 40 - 50 - 63 - 80 - 100 -125 - 160(150)A
Ui (V)			690V			690V
Ue (V)			400V			400/415V
Nifer y Pegwn			4P			4P
Icu (KA)			25	35	50	25	35	50
Ics(KA)			12.5	17.5	37.5	12.5	26.25	37.5
Icm(uchaf)/cos ф (KA)			40/0.3	73.5/0.25	105/0.25	41/0.3	73.5/0.25	110/0.25
(Rwy'n)KA/cosф			9/0.5			19/0.5
Trothwy cerrynt gweddilliol (mA)			100-300-500			100-300-500
Oedi amser(ms)			50-500-800			50-500-800
Uimp (V)			10000			8000
Eiddo Dielectric (V)			2500			3000
pellter hiraethu (mm)			≤30/0			≤30/0
Dygnwch	Cyfanswm Cycles		8000			8000
	Bywyd Trydanol		1000			1000
	Bywyd Mecanyddol		7000			7000
Categori (EN 60947-2/IEC 60947-2)	Prif gylched		A/0			A/0
	Cylchdaith ategol		AC-15			AC-15
Dan Rhyddhau Foltedd			√			√
Rhyddhad Siynt			√			√
Cyswllt Cynorthwyol			√			√
Cyswllt Larwm			√			√
Cyswllt Ategol a Chysylltiad Larwm			√			√
Ymdrin â Mecanwaith Gweithredu			√			√
Mecanwaith Gweithrediadau Trydanol			√			√
Clawr terfynell			√			√
Gwahanydd cyfnod			√			√
	W (mm)	3P	-			-
		4P	101			120
	L (mm)	3P	-			-
		4P	155			120
	H (mm)	3P	-			-
		4P	70			70
Pwysau	Fersiwn sefydlog 3P/4P		-			-
	Fersiwn plug-in 3P/4P		-			-
	Tynnwch lun fersiwn 3P/4P		-			-

Pam Dewis CDADA MCCB gydag Amddiffyniad Gollyngiadau?

★ Diogelwch Gwir Integredig

Yn wahanol i fodiwlau RCD ychwanegol, mae gan y DAM1L amddiffyniad gollyngiadau wedi'i galibro mewn ffatri - gan sicrhau cydlyniad perffaith a dileu materion cydnawsedd.

★ Pŵer Aml-Gam ar gyfer Cylchdaith RCD

Methodd RCDs cynnar pe bai un cam yn cael ei golli. Mae dyluniad CDADA yn defnyddio pob cam i bweru'r electroneg amddiffyn, felly mae'n parhau i weithio hyd yn oed yn ystod colli cam neu dan-foltedd difrifol.

★ Nodau Amddiffyn Deuol mewn Un Dyfais

◆ 30mA: Yn bodloni gofynion IEC ar gyfer amddiffyn sioc personol

◆ 100mA–1000mA: Yn atal tanau diraddio inswleiddio rhag namau daear bach, parhaus

★ Maes-Addasadwy ar gyfer Amodau Real-Byd

Sensitifrwydd mân ac oedi i osgoi baglu niwsans mewn amgylcheddau gwlyb (e.e. golchi ceir, ffermydd) tra'n cynnal diogelwch.

★ Dibynadwyedd Diwydiannol-Gradd

Mae gallu torri uchel (math H), gwahaniad arc cadarn, ac amddiffyniad terfynell IP20 + yn ei gwneud yn addas ar gyfer lleoliadau masnachol a diwydiannol llym.

★ Cydymffurfiad Byd-eang, Gwerth Lleol

Ardystiedig ar gyfer Ewrop (CE / CB), gwledydd Nordig (SEMKO) - yn ddelfrydol ar gyfer prosiectau allforio - gyda phrisiau cystadleuol gan wneuthurwr Tsieineaidd dibynadwy.

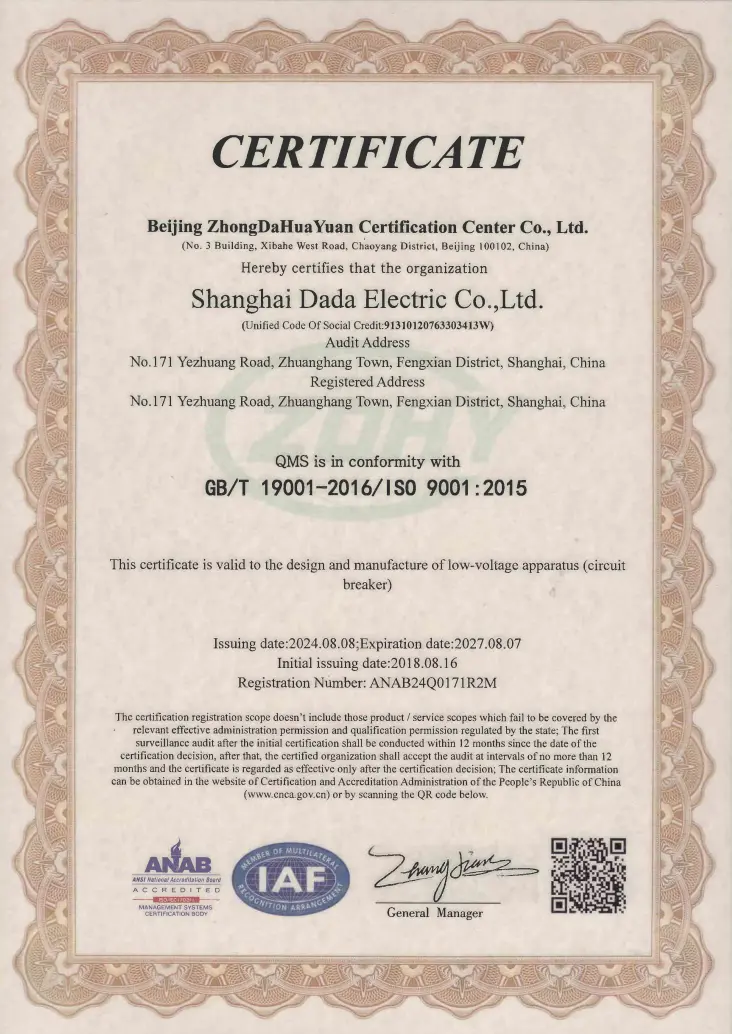

★ Mae ein cyfleuster gweithgynhyrchu wedi'i ardystio o dan System Rheoli Ansawdd ISO9001:2015.

Cymwysiadau Nodweddiadol

Preswylydd Uchel: Prif fewnfudwr neu baneli llawr (300mA ar gyfer lleihau risg tân)

Twneli ac Isffyrdd: Seilwaith hanfodol sy'n gofyn am ganfod gollyngiadau sy'n methu'n ddiogel

Ysbytai ac Ysgolion: amddiffyniad 30mA mewn mannau gwlyb (labordai, ystafelloedd ymolchi)

Planhigion Diwydiannol: Porthwyr modur gyda monitro nam ar y ddaear

Safleoedd Adeiladu: Dosbarthiad pŵer dros dro gyda diogelwch personél

FAQ

C1: Beth yw'r gwahaniaeth rhwng MCCB safonol a MCCB gydag amddiffyniad rhag gollwng?

A1: Mae MCCB safonol yn amddiffyn rhag gorlwytho a chylchedau byr yn unig. Mae'r DAM1L yn ychwanegu canfod cerrynt gweddilliol (gollyngiad daear) - baglu pan fydd cerrynt yn gollwng i'r ddaear (e.e., trwy berson neu inswleiddio wedi'i ddifrodi), gan atal sioc drydanol neu dân.

C2: A allaf ddefnyddio RCD MCCB 100A ar gyfer amddiffyniad personol?

A2: Dim ond os yw wedi'i osod i 30mA. Mae'r cerrynt graddedig (100A) yn diffinio capasiti llwyth; mae'r gosodiad gweddilliol (I△n) yn diffinio swyddogaeth diogelwch. Ar gyfer amddiffyniad sioc, rhaid i I△n fod yn ≤30mA, waeth beth fo In.

C3: Pam mae angen pŵer aml-gam ar y gylched RCD?

A3: Os caiff ei bweru gan un cam yn unig, byddai methiant un cam yn analluogi amddiffyniad gollyngiadau. Mae dyluniad aml-gyfnod CDADA yn sicrhau bod yr RCD yn parhau i fod yn weithredol hyd yn oed yn ystod colled cam neu foltedd isel (i lawr i 50V) - sy'n hanfodol ar gyfer parhad diogelwch.

C4: A yw'r MCCB gollyngiadau 4P yn addas ar gyfer systemau TT neu TN-S?

A4: Ydy - mae wedi'i gynllunio ar gyfer systemau TT, TN-S a TG. Mae'r dyluniad 4P yn torri pob cam ac yn niwtral, yn hanfodol ar gyfer systemau TT lle nad yw niwtral wedi'i seilio'n ddibynadwy i fyny'r afon.

C5: Pam dewis CDADA dros gyfuniadau modiwlaidd RCD + MCCB?

A5: Mae CDADA DAM1L yn cynnig:

● Ôl troed llai (integredig o gymharu â dwy ddyfais)

● Cydlyniad gwarantedig (dim risg o ddiffyg cyfatebiaeth)

● Cost is a chymhlethdod gwifrau

● Dibynadwyedd uwch (uned sengl wedi'i selio)

● Nid yw'n bosibl addasu ar y safle gyda RCDs sensitifrwydd sefydlog
