Canllaw Ymarferol i Dorwyr Cylched Achosion Mowldio

2026-08-25 0 Gadewch neges i mi

Beth yw MCCB?

MCCB -torrwr cylched achos wedi'i fowldio— yn ddyfais amddiffynnol foltedd isel sy'n datgysylltu cylched yn awtomatig pan fydd yn canfod amodau gorlwytho neu gylched byr. Yn wahanol i ffiws, gellir ei ailosod a'i ailddefnyddio ar ôl taith. Y tu mewn i'r achos wedi'i fowldio, mae mecanwaith taith thermol-magnetig yn ymdrin â dwy swydd: mae elfen thermol yn ymateb i orlwytho parhaus, tra bod elfen magnetig yn ymateb yn syth i ddiffygion cylched byr. Y canlyniad yw amddiffyniad sy'n cyfateb i'r ffordd y mae llwythi trydan go iawn yn ymddwyn.

Pryd i ddewis MCCB: prif borthwyr sy'n dod i mewn, paneli dosbarthu tri cham, cylchedau modur mawr, neu unrhyw bwynt lle mae'r cerrynt cylched byr arfaethedig yn fwy na'r hyn y gall MCB dorri ar ei draws.

Pan fydd MCB yn ddigon: is-gylchedau terfynol gyda llwythi cymedrol a lefelau diffyg isel - byrddau preswyl, goleuadau a chylchedau soced.

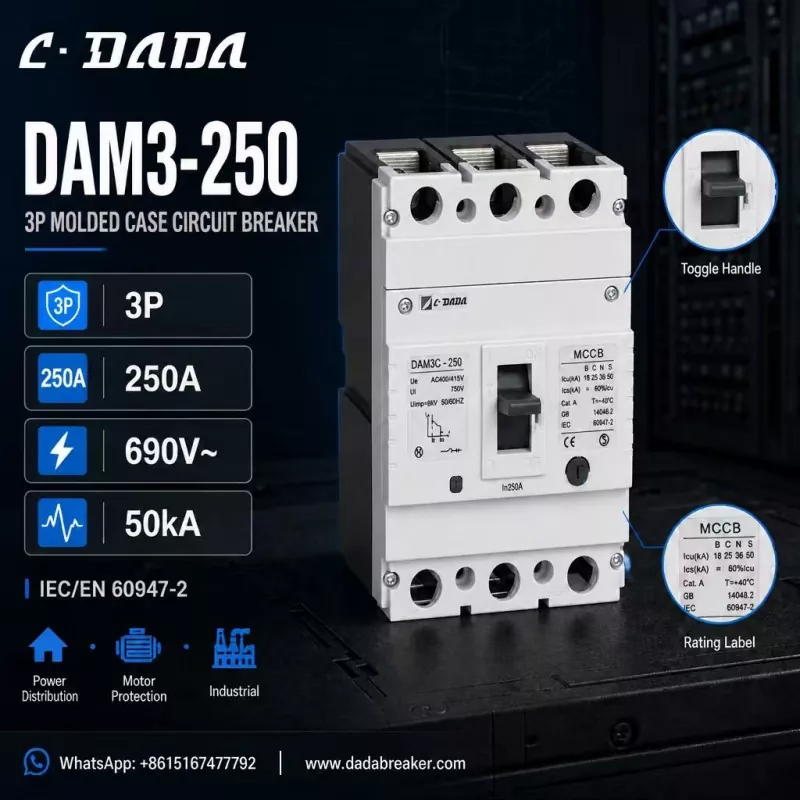

250A three-pole MCCB

Sut i ddewis yr MCCB cywir

Cyfredol â sgôr (Mewn)

1. — paru'r llwyth parhaus, a chaniatáu gofod ar gyfer ceryntau cychwyn moduron.

Torri capasiti (Icu / Ics)

2. — rhaid iddo fod yn uwch na'r cerrynt cylched byr arfaethedig yn y man gosod. Po uchaf yw lefel y nam, yr uchaf yw'r Icu sydd ei angen arnoch.

Pwyliaid

3. — 3P ar gyfer systemau tri cham, 4P lle mae angen datgysylltu'r niwtral hefyd.

Cyfraddau foltedd

4. — gwirio foltedd gweithredol graddedig (Ue), foltedd inswleiddio (Ui) ac ysgogiad wrthsefyll (Uimp) yn erbyn y system.

Safonau ac ardystio

5. — Cydymffurfiaeth IEC/EN 60947-2 a marcio CE yw'r llinell sylfaen ar gyfer prosiectau rhyngwladol.

Cais

6. — efallai y bydd angen gwahanol raddfeydd ffrâm a nodweddion baglu ar amddiffyn moduron, dosbarthu pŵer a gosodiadau diwydiannol.

Sut olwg sydd ar MCCB 250A penodol:

I wneud y concrid hwn, ystyriwch y DAM3-250 o C·DADA Electric - MCCB tri-polyn 250A sy'n dangos beth i chwilio amdano yn y dosbarth hwn o ddyfais:

Cyfluniad 3P

● gyda cherrynt graddedig 250A (Mewn), sy'n addas ar gyfer byrddau dosbarthu tri cham

Graddfeydd foltedd:

● 690V~; Ue AC400/415V, Ui 750V, Uimp 8kV

Torri capasiti hyd at 50kA

● — Icu o 18 / 25 / 36 / 50 kA ar draws yr amrywiadau B / C / N / S, fel bod gosodwyr yn gallu cyfateb lefelau nam ar wahanol bwyntiau o'r rhwydwaith

Cydymffurfiaeth IEC/EN 60947-2 a GB 14048.2

● Marc CE, gyda handlen togl ON/OFF clir ar gyfer statws gweithredu gweladwy

● Wedi'i adeiladu ar gyfer dosbarthu pŵer, amddiffyn modur a chymwysiadau diwydiannol

Y rhesymeg y tu ôl i'r fanyleb hon: mae ffrâm 3-polyn 250A, gyda chynhwysedd torri dosbarth 50kA yn cwmpasu'r mwyafrif o anghenion adeiladwyr paneli a chontractwyr - o brif fyrddau dosbarthu i gylchedau bwydo moduron - tra bod yr amrywiadau Icu lluosog yn gadael i chi gost maint cywir yn erbyn lefelau diffygion gwirioneddol.

Argymhelliad dewis

● Ar gyfer cylchedau terfynol hyd at ~125A gyda lefelau diffyg isel, MCB yw'r dewis economaidd.

● Ar gyfer prif ddosbarthiad, amddiffyniad modur a switshis diwydiannol, dewiswch MCCB gyda chynhwysedd torri sy'n fwy na cherrynt cylched byr arfaethedig y gosodiad.

● Pan fo amheuaeth, maint un dosbarth i fyny ar gapasiti torri: mae'r gwahaniaeth cost yn fach, tra gall yr ymyl amddiffyn fod y gwahaniaeth rhwng mân fai a diffyg mawr.

Cwestiynau cyffredin

C: Beth yw MCCB?

A: Atorrwr cylched achos wedi'i fowldioyn ddyfais amddiffynnol foltedd isel y gellir ei ailosod sy'n datgysylltu cylched ar orlwytho neu gylched byr, wedi'i gynllunio ar gyfer ceryntau uwch a lefelau namau na thorrwr cylched bach.

C: Beth mae Icu yn ei olygu ar MCCB?

A: Icu yw'r gallu torri cylched byr yn y pen draw - y cerrynt nam mwyaf y gall y torrwr dorri ar ei draws. Ics yw'r gallu i dorri'r gwasanaeth, y lefel y gall dorri ar ei draws dro ar ôl tro ac aros yn weithredol.

C: Sut ydw i'n dewis y gallu torri ar gyfer fy MCCB?

A: Dewiswch sgôr Icu sy'n uwch na'r cerrynt cylched byr arfaethedig yn y man gosod. Yn nodweddiadol, mae angen dyfeisiau dosbarth 36-50kA ar fyrddau dosbarthu â chynhwysedd trawsnewidydd uchel neu borthwyr diwydiannol hir.

Q: Beth yw'r MCCB DAM3-250?

A: Mae'r DAM3-250 yn dorrwr cylched cas wedi'i fowldio tri-polyn 250A o C·DADA Electric, wedi'i raddio hyd at 690V gyda chynhwysedd torri hyd at 50kA, ar gyfer dosbarthu pŵer, amddiffyn moduron a chymwysiadau diwydiannol.
