Beth sy'n Gwneud MCCB gyda Diogelu Gollyngiadau yn Bwysig ar gyfer Dosbarthu Pŵer Mwy Diogel?

1. Beth yw MCCB gyda Diogelu Gollyngiadau?

Mae torrwr cylched achos wedi'i fowldio, a elwir yn gyffredin yn MCCB, wedi'i gynllunio i amddiffyn cylchedau trydan foltedd isel rhag amodau fel gorlwytho a chylched byr. Yn wahanol i switsh amddiffynnol sylfaenol, gellir dewis MCCB ar draws ystod eang o raddfeydd cyfredol a galluoedd torri ar draws, gan ei wneud yn addas ar gyfer systemau dosbarthu masnachol a diwydiannol.

AnMCCB gydag amddiffyniad gollyngiadauychwanegu cerrynt gweddilliol neu ganfod gollyngiadau daear i'r swyddogaethau amddiffyn confensiynol hyn. Pan ganfyddir cerrynt gollyngiadau annormal ac yn cyrraedd y lefel weithredu wedi'i ffurfweddu, gall y mecanwaith amddiffyn gychwyn taith a datgysylltu'r gylched yr effeithir arni.

Mae'r cyfuniad hwn yn arbennig o ddefnyddiol pan fydd dylunwyr trydanol eisiau haenau lluosog o amddiffyniad heb greu trefniant panel cymhleth yn ddiangen. Mae cynhyrchion masnachol ar gael fel datrysiadau integredig MCCB-plus-gweddill-cyfredol neu fel MCCBs wedi'u cyfuno â modiwlau cerrynt gweddilliol cydnaws. Mae IEC 60947-2 yn cynnwys gofynion ar gyfer torwyr cylchedau sy'n ymgorffori amddiffyniad cerrynt gweddilliol, tra gall gweithgynhyrchwyr ddarparu gwahanol gyfluniadau ac ystodau addasu.

2. Sut Mae Diogelu Gollyngiadau yn Gweithio?

Mewn cylched trydanol iach, dylai'r cerrynt sy'n llifo trwy'r dargludyddion sy'n mynd allan gyfateb yn briodol â'r cerrynt sy'n dychwelyd drwy'r gylched. Mae cyflwr gollwng yn digwydd pan fydd rhan o'r presennol yn cymryd llwybr anfwriadol, megis trwy ddirywiad inswleiddio, offer cysylltiedig neu berson sy'n cysylltu â rhan egni.

Mae amddiffyniad gollyngiadau yn monitro'r cerrynt gweddilliol sy'n gysylltiedig â'r anghydbwysedd hwn. Os yw'r cerrynt gweddilliol wedi'i fesur yn fwy na throthwy gweithredu cyfluniedig y ddyfais, mae'r system amddiffyn yn anfon signal taith i fecanwaith MCCB.

Yn dibynnu ar ddyluniad y cynnyrch, gall amddiffyniad gollyngiadau ddarparu cerrynt gweithredu gweddilliol addasadwy, oedi amser, ymarferoldeb prawf, arwydd larwm neu swyddogaethau monitro eraill. Mae cynhyrchion diogelu rhag gollwng MCCB masnachol yn dangos y gall gosodiadau sensitifrwydd ac oedi amrywio'n sylweddol yn ôl y cais arfaethedig.

Pam Mae Hyn yn Wahanol i Ddiogelu Gorlwytho?

Mae amddiffyn gorlwytho a diogelu gollyngiadau yn ymateb i wahanol broblemau. Gall cylched wedi'i gorlwytho dynnu cerrynt gormodol oherwydd bod gormod o lwythi wedi'u cysylltu neu oherwydd bod offer yn gweithredu y tu hwnt i'w gapasiti arfaethedig. Fodd bynnag, mae nam gollyngiadau yn ymwneud â cherrynt yn dianc o'i lwybr dargludol arfaethedig.

Felly, nid yw cynyddu'r gallu amddiffyn gorlwytho yn awtomatig yn darparu amddiffyniad gollyngiadau addas. Dylid ystyried y ddwy swyddogaeth ar wahân wrth ddylunio system ddosbarthu drydanol.

3. Pa Broblemau Trydanol y Gall Ymdrin â nhw?

Gall offer trydanol a ddefnyddir mewn ffatrïoedd, adeiladau masnachol a phrosiectau seilwaith weithredu am gyfnodau hir o dan amodau anodd. Gall lleithder, llwch, heneiddio inswleiddio, difrod mecanyddol, gwallau gosod a dirywiad offer i gyd gyfrannu at lwybrau cerrynt annormal.

Mae'r lefel amddiffyn wirioneddol yn dibynnu ar y system drydanol gyflawn, cyfluniad dyfais ac amodau gosod. Felly dylid trin MCCB sy'n amddiffyn rhag gollyngiadau fel un rhan o gynllun amddiffyn sydd wedi'i beiriannu'n gywir yn hytrach nag fel ateb cyffredinol ar gyfer pob perygl trydanol.

4. Pam Cyfuno MCCB a Diogelu Gollyngiadau?

Ar gyfer llawer o brosiectau trydanol, y prif atyniad yw'r gallu i fynd i'r afael â nifer o ofynion amddiffyn o fewn trefniant dyfais cydgysylltiedig. Gall hyn fod yn werthfawr lle mae gofod panel, amser gosod a chydlynu system yn bwysig.

1. Swyddogaethau Amddiffyn Lluosog

Gall dyfais sydd wedi'i ffurfweddu'n gywir ddarparu amddiffyniad gorlwytho, cylched byr a cherrynt gweddilliol o fewn yr un bensaernïaeth amddiffyn. Mae hyn yn ei gwneud hi'n haws i beirianwyr sefydlu strategaeth amddiffyn ddiffiniedig ar gyfer cylched bwydo neu ddosbarthu.

2. Dyluniad Panel Mwy Effeithlon

Gall cydrannau amddiffyn integredig neu gydweddu agos leihau'r angen am ddyfeisiadau, gwifrau a threfniadau gosod ar wahân. Mae cynhyrchwyr MCCBs gweddilliol-cyfredol-a warchodir yn benodol yn tynnu sylw at osod cryno a gofynion llai o gydrannau fel manteision ymarferol.

3. Amddiffyniad Addasadwy

Mae rhai cynhyrchion yn darparu trothwyon cerrynt gweddilliol addasadwy ac oedi amser. Mae hyn yn caniatáu i'r trefniant amddiffyn gael ei addasu i wahanol gylchedau yn hytrach na dibynnu ar un gosodiad sefydlog ar gyfer pob cais.

4. Cynllunio System Haws

Pan ystyrir gorlwytho, gofynion cylched byr a gollyngiadau gyda'i gilydd, gall peirianwyr werthuso'r strategaeth amddiffyn gyflawn yn lle dewis cydrannau unigol yn annibynnol.

5. Ble mae MCCB gyda Diogelu Gollyngiadau yn cael ei Ddefnyddio?

Mae'r cais priodol yn dibynnu ar y dyluniad trydanol, gofynion lleol a manylebau cynnyrch. Mae meysydd cais nodweddiadol yn cynnwys:

• Byrddau dosbarthu adeiladau masnachol
• Systemau dosbarthu pŵer diwydiannol
• Offer cynhyrchu ffatri
• Porthwyr modur a pheiriannau
• Gweithdai a chyfleusterau gweithgynhyrchu
• Gosodiadau seilwaith a chyfleustodau
• Offer trydanol sydd angen monitro gollyngiadau daear
• Systemau dosbarthu lle mae gofod panel yn gyfyngedig
• Prosiectau sydd angen gorlwytho cydgysylltiedig, amddiffyniad cylched byr a gweddill-cyfredol

Mae MCCBs yn cael eu defnyddio'n helaeth mewn dosbarthiad diwydiannol a masnachol oherwydd gall eu graddfeydd cyfredol a'u galluoedd torri ar draws gwmpasu cymwysiadau y tu hwnt i'r ystod nodweddiadol o dorwyr cylched cangen bach.

6. Beth Ddylai Prynwyr Wirio Cyn Dethol?

Gall dewis MCCB gydag amddiffyniad gollyngiadau yn seiliedig ar amperage graddedig yn unig greu problemau wrth osod. Dylai prynwyr roi digon o wybodaeth system i'r gwneuthurwr neu'r peiriannydd trydanol cyn cadarnhau model.

1. Cyfredol â sgôr:Darganfyddwch y llwyth parhaus disgwyliedig a dewiswch raddfa gyfredol addas yn seiliedig ar ddyluniad y gylched gyflawn.
2. Foltedd gweithredu:Cadarnhewch foltedd y system ac a yw'r cynnyrch yn addas ar gyfer y cymhwysiad AC arfaethedig.
3. Nifer y polion:Gwiriwch a oes angen 3P, 4P neu ffurfweddiad arall ar y system.
4. Gallu cylched byr:Gwiriwch y cerrynt diffyg arfaethedig sydd ar gael a sicrhewch fod gan y torrwr sgôr torri ymyrraeth briodol.
5. Sensitifrwydd gollyngiadau:Penderfynu ar y cerrynt gweithredu gweddilliol sydd ei angen ar gyfer y strategaeth amddiffyn arfaethedig.
6. Oedi amser:Ystyried a oes angen gweithredu ar unwaith neu ymateb ag amser hir ar gyfer cydgysylltu â dyfeisiau i fyny'r afon neu i lawr yr afon.
7. Amodau gosod:Adolygu tymheredd amgylchynol, amgaead, lleithder, uchder a ffactorau amgylcheddol perthnasol eraill.
8. Safonau ac ardystiadau:Cadarnhau'r safonau a'r cymeradwyaethau sy'n ofynnol yn y farchnad darged.

7. Egluro Paramedrau Allweddol

Mae'r paramedrau canlynol yn arbennig o bwysig wrth gymharu gwahanol gynhyrchion amddiffyn rhag gollwng MCCB.

Er enghraifft, gall cynhyrchion masnachol cyfredol ag amddiffyniad cerrynt gweddilliol gynnig gwahanol gyfuniadau o gerrynt graddedig, cyfluniad polyn, foltedd gweithredu a chynhwysedd torri. Dylid gwirio'r manylebau hyn bob amser yn erbyn y daflen ddata cynnyrch gwirioneddol yn hytrach na'u tybio o'r categori cynnyrch yn unig.

8. MCCB gyda Diogelu Gollyngiadau vs Dyfeisiau Diogelu Ar Wahân

Gall trefniadau diogelu integredig ac ar wahân fod yn dechnegol briodol. Mae'r cyfluniad gwell yn dibynnu ar bensaernïaeth drydanol y prosiect, gofynion gofod, strategaeth gydlynu a dewisiadau caffael.

Y pwynt pwysig yw nad yw integreiddio yn golygu addasrwydd yn awtomatig. Rhaid i'r cyfuniad a ddewiswyd fodloni gofynion trydanol y gosodiad o hyd.

9. Ystyriaethau Gosod a Chynnal a Chadw

Mae gosod cywir yr un mor bwysig â dewis y torrwr cywir. Efallai na fydd hyd yn oed MCCB wedi'i ddylunio'n dda ac sy'n amddiffyn rhag gollyngiadau yn darparu'r perfformiad arfaethedig os yw'r gwifrau, y trefniant gosod sylfaen, y gosodiadau neu'r amgylchedd gosod yn anghywir.

Gwiriwch y Gwifrau yn ofalus

Dilynwch ddiagram gwifrau'r gwneuthurwr a'r cyfarwyddiadau gosod. Rhaid i'r dargludyddion cam a niwtral, lle bo'n berthnasol, gael eu trefnu'n gywir er mwyn i'r system canfod cerrynt gweddilliol weithredu yn ôl y bwriad.

Dilyswch y Gosodiad Gollyngiadau

Peidiwch â thybio bod y gosodiad cerrynt gollyngiadau isaf sydd ar gael yn briodol yn awtomatig. Dylai'r gosodiad gyfateb i'r swyddogaeth amddiffyn bwriedig a nodweddion trydanol y gylched.

Ystyriwch Detholusrwydd

Gall systemau dosbarthu mawr gynnwys dyfeisiau amddiffynnol lluosog. Dylid adolygu eu nodweddion gweithredu gyda'i gilydd fel nad yw nam priodol i lawr yr afon yn datgysylltu cyfran lawer mwy o'r gosodiad yn ddiangen.

Perfformio Profion Swyddogaethol

Pan fo'r cynnyrch yn darparu swyddogaeth brawf, dylai'r profion ddilyn y weithdrefn a argymhellir gan y gwneuthurwr a'r gofynion sy'n berthnasol i'r gosodiad. Mae rhai dyfeisiau cerrynt gweddilliol yn darparu swyddogaethau prawf a nodweddion monitro ychwanegol.

10. Shanghai DaDa Electric Co, Ltd ac Atebion Diogelu Gollyngiadau

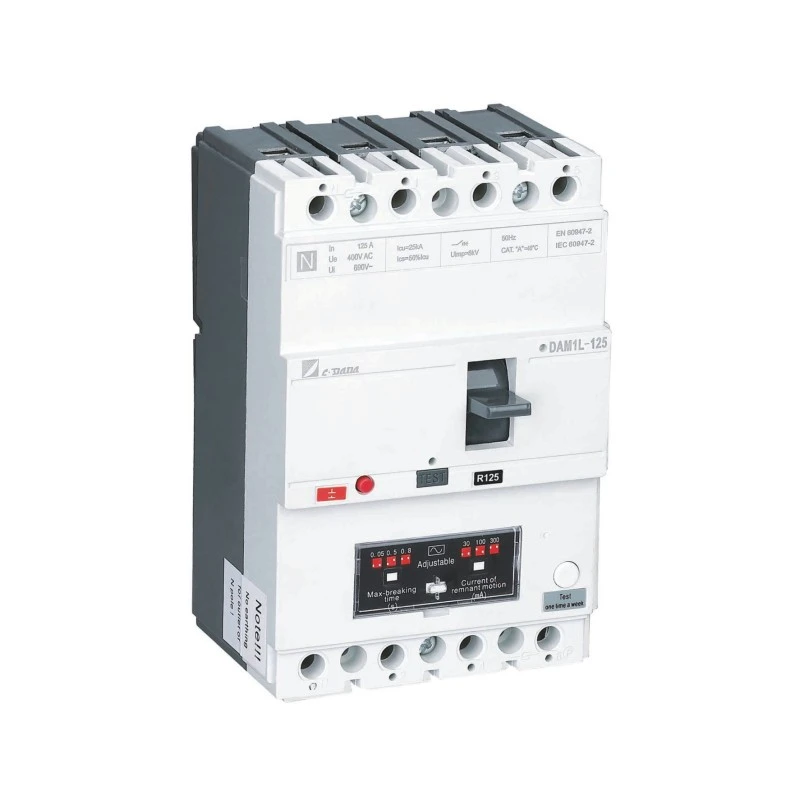

Mae Shanghai DaDa Electric Co, Ltd yn darparu atebion MCCB sydd wedi'u cynllunio ar gyfer ceisiadau lle mae angen i amddiffyn cylched confensiynol a diogelu gollyngiadau weithio gyda'i gilydd. Mae ei gyfres DAM1L yn enghraifft o MCCB gydag amddiffyniad cerrynt gweddilliol integredig, wedi'i gynllunio ar gyfer cymwysiadau gan gynnwys adeiladu systemau trydanol, safleoedd diwydiannol ac amgylcheddau dosbarthu foltedd isel eraill.

Mae'r wybodaeth am y cynnyrch yn nodi ffurfweddiadau megis adeiladu pedwar polyn, ystod eang â chyfradd gyfredol ac amddiffyniad rhag gollwng daear y gellir ei addasu. Yn dibynnu ar y model, gellir ffurfweddu cerrynt gweithredu gollyngiadau ar draws ystod benodol, gan ganiatáu i'r strategaeth amddiffyn gael ei haddasu i wahanol gymwysiadau.

Ar gyfer prynwyr tramor, dosbarthwyr, adeiladwyr paneli a chontractwyr trydanol, y dull mwyaf defnyddiol yw darparu'r cyflenwr â gofynion y prosiect cyn gofyn am ddyfynbris. Mae hyn yn helpu i benderfynu a yw'r sgôr gyfredol ofynnol, trefniant polyn, gosod gollyngiadau, cynhwysedd torri ac ardystiad ar gael yn y ffurfweddiad arfaethedig.

Gwybodaeth i'w Chynnwys Mewn Ymholiad

• Cerrynt graddedig gofynnol
• Foltedd ac amlder y system
• Nifer y polion
• Gollyngiad gofynnol-sensitifrwydd cyfredol
• Swyddogaeth oedi amser gofynnol
• Cerrynt cylched byr disgwyliedig neu gapasiti torri gofynnol
• Amgylchedd gosod
• Targed y farchnad a gofynion ardystio
• Maint gofynnol
• OEM neu ofynion wedi'u haddasu, os yn berthnasol

Gall darparu'r manylion hyn ar y dechrau wneud cyfathrebu technegol yn fwy effeithlon a lleihau'r risg o ddewis torrwr nad yw'n cyd-fynd â'r gosodiad terfynol.

11. Cwestiynau Cyffredin

12. Casgliad

Mae MCCB gydag amddiffyniad gollyngiadau yn mynd i'r afael â dau faes pwysig o amddiffyniad trydanol: amddiffyn gorlif confensiynol a chanfod cerrynt gweddilliol. Trwy ddod â'r swyddogaethau hyn i ddatrysiad cydgysylltiedig, gall helpu i symleiddio dyluniadau dosbarthu pŵer lle mae diogelwch trydanol, gofod panel a chydlynu system yn bwysig.

Y cam pwysicaf yw edrych y tu hwnt i enw'r cynnyrch. Mae cerrynt graddedig, foltedd gweithredu, cynhwysedd torri, cyfluniad polyn, sensitifrwydd gollyngiadau, oedi amser, amodau gosod a safonau cymwys i gyd yn dylanwadu ar p'un a yw MCCB penodol yn briodol ar gyfer prosiect.

Ar gyfer prynwyr sy'n gwerthuso MCCBs a ddiogelir gan ollyngiadau ar gyfer adeiladau masnachol, cyfleusterau diwydiannol, paneli dosbarthu neu gymwysiadau OEM, gweithio'n uniongyrchol o'r gofynion trydanol gwirioneddol yw'r ffordd fwyaf dibynadwy o nodi cyfluniad addas.
