Mae'r canllaw hwn yn esbonio sut mae torrwr cylched bach 6kA AC yn gweithio, beth mae'r sgôr 6kA yn ei olygu mewn gwirionedd, sut mae cromliniau baglu B, C, a D yn effeithio ar berfformiad, a sut i ddewis y cyfluniad cerrynt a pholyn graddedig priodol. Mae hefyd yn nodi camgymeriadau prynu cyffredin ac yn darparu rhestr wirio ymarferol ar gyfer peirianwyr, contractwyr, a phrynwyr sy'n gwerthuso atebion MCB gan weithgynhyrchwyr megisShanghai DaDa trydan Co., Ltd.
Tabl Cynnwys
- Beth yw torrwr cylched bach 6kA AC?
- Pam Mae'r Gallu Torri 6kA o Bwys?
- Sut Mae Torrwr Cylchdaith Bach AC yn Diogelu Cylchdaith?
- Pa Baramedrau Technegol y dylai Prynwyr eu Gwirio?
- Sut Mae B, C, a D Cromliniau Trip yn Effeithio ar Detholiad?
- Ble mae Torwyr Cylched Bach 6kA AC yn cael eu Defnyddio'n Gyffredin?
- Pa Broblemau Gall yr MCB Cywir Helpu i'w Hatal?
- Sut Gall Prynwyr Ddewis MCB 6kA Addas?
- Camgymeriadau Dewis Cyffredin i'w Osgoi
- Pam Gweithio Gyda Gwneuthurwr MCB Profiadol?
- Cwestiynau Cyffredin
- Cysylltwch â Shanghai DaDa Electric Co, Ltd.

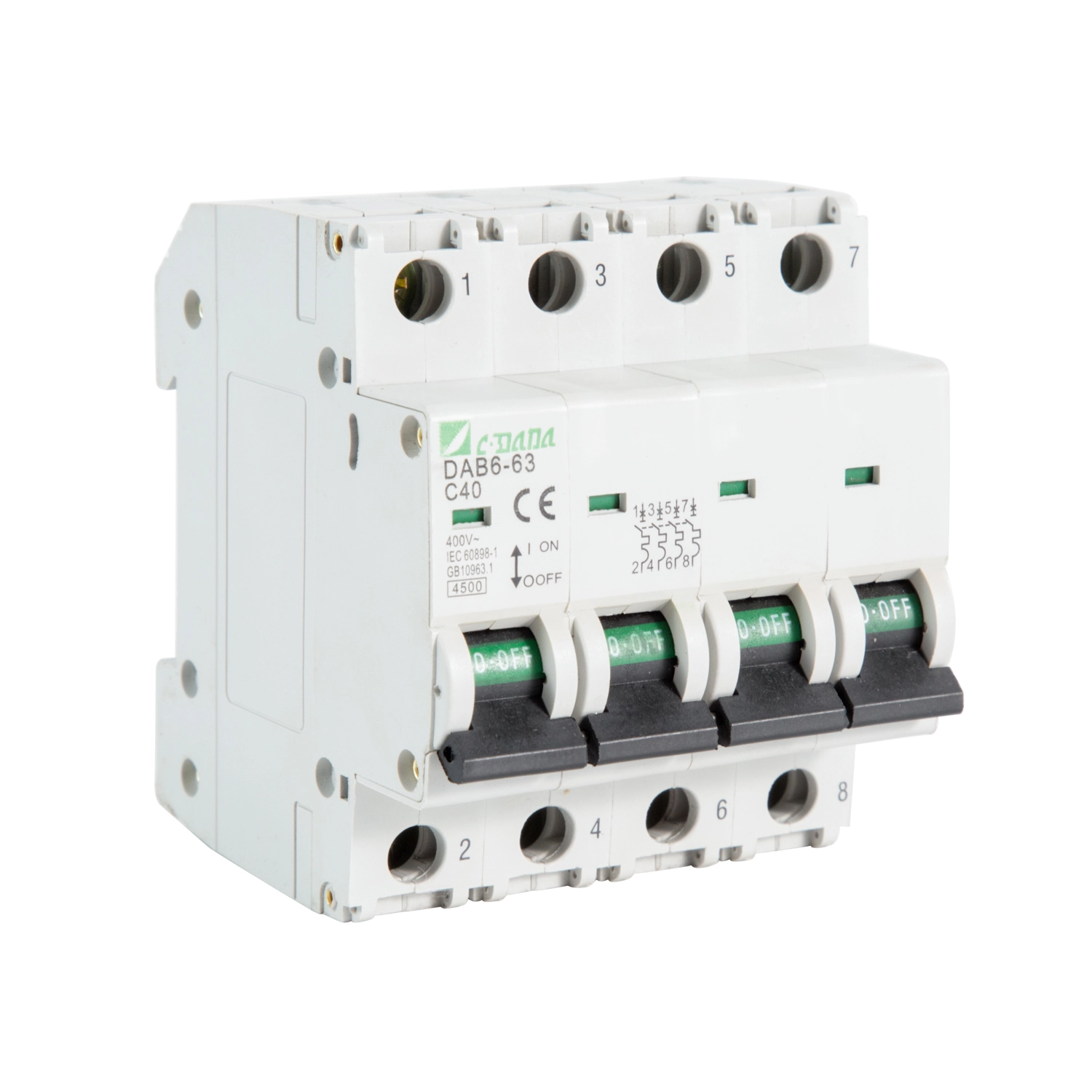

Beth yw torrwr cylched bach 6kA AC?
Mae torrwr cylched bach, a elwir yn gyffredin yn MCB, yn ddyfais newid amddiffynnol a gynlluniwyd i ddatgysylltu cylched drydan yn awtomatig pan fydd amodau cerrynt annormal yn digwydd. Yn wahanol i ffiws traddodiadol, gellir ailosod MCB fel arfer ar ôl i'r nam gael ei glirio, gan ei gwneud yn gyfleus ar gyfer gweithredu a chynnal a chadw dro ar ôl tro.
Y term6kAyn cyfeirio at gapasiti torri cylched byr graddedig y torrwr o dan yr amodau prawf perthnasol. Yn syml, mae MCB 6kA wedi'i gynllunio i dorri ar draws cerrynt cylched byr arfaethedig hyd at 6,000 amperes yn ddiogel pan fodlonir y gofynion penodedig.
Mae cynhyrchion sy'n cydymffurfio ag IEC/EN 60898-1 yn aml yn pennu paramedrau megis cerrynt graddedig, foltedd graddedig, amlder, cynhwysedd torri, a nodweddion baglu ar unwaith. Gall amrediadau MCB masnachol gynnig graddfeydd 6kA ar draws gwahanol raddfeydd cyfredol a chyfluniadau polyn.
Nid 6kA yw cerrynt gweithredu arferol y torrwr. Bwriedir i MCB 16A, er enghraifft, gario ei gerrynt graddedig o dan amodau penodol, tra bod y ffigur 6kA yn disgrifio ei allu i dorri cylched byr. Mae'r ddwy fanyleb hyn yn ateb cwestiynau peirianneg hollol wahanol.
Pam Mae'r Gallu Torri 6kA o Bwys?
Gall cylchedau byr gynhyrchu ceryntau hynod o uchel o fewn cyfnod byr iawn. Os na all y ddyfais amddiffynnol ymyrryd yn ddiogel â'r cerrynt nam sydd ar gael yn ei bwynt gosod, gall y canlyniadau gynnwys difrod cyswllt difrifol, gwres gormodol, methiant offer, neu arcing trydanol peryglus.
Felly, ni ddylid dewis y gallu torri dim ond oherwydd bod 6kA yn fanyleb sydd ar gael yn gyffredin. Rhaid gwerthuso'r cerrynt cylched byr arfaethedig yn y pwynt gosod, a rhaid i'r torrwr a ddewiswyd fod â gallu ymyrraeth digonol ar gyfer y system honno.
| Paramedr | Beth Mae'n ei Olygu | Pam Mae'n Bwysig |
|---|---|---|
| 6kA | Cynhwysedd torri cylched byr graddedig | Penderfynu a all y torrwr dorri ar draws y lefel gyfredol o fai yn ddiogel |
| Cyfredol â Gradd (Mewn) | Gradd gyfredol arferol yr MCB | Rhaid cydlynu â chynhwysedd y dargludydd a'r llwyth disgwyliedig |
| Foltedd â Gradd (Ue) | Foltedd gweithredu ar gyfer y cais | Rhaid iddo fod yn gydnaws â'r system drydanol |
| Cromlin Trip | Yn diffinio'r ystod faglu magnetig ar unwaith | Mae'n helpu i atal baglu niwsans tra'n cynnal amddiffyniad rhag namau |
| Nifer y Pwyliaid | Nifer y dargludyddion sy'n cael eu switsio/gwarchod | Rhaid cyfateb y ffurfwedd cylched |
Mae manylebau gwneuthurwr yn dangos bod 6kA MCB ar gael ar gyfer ystod o raddfeydd cyfredol a ffurfweddau foltedd, gan gynnwys systemau dosbarthu AC 230V a 400V cyffredin.
Sut Mae Torrwr Cylchdaith Bach AC yn Diogelu Cylchdaith?
Mae MCB nodweddiadol yn cyfuno mecanweithiau amddiffyn thermol a magnetig. Mae'r ddwy swyddogaeth hyn yn mynd i'r afael â gwahanol broblemau trydanol.
- Amddiffyniad thermol:Mae gorlwytho parhaus yn cynhesu elfen bimetallig. Pan fydd y tymheredd yn cyrraedd y trothwy gweithredu, mae'r mecanwaith yn rhyddhau ac yn agor y gylched.
- Amddiffyniad magnetig:Mae cerrynt cylched byr uchel yn creu effaith magnetig gref sy'n actifadu'r mecanwaith baglu ar unwaith, gan ddatgysylltu'r gylched yn gyflym.
- Newid â llaw:Fel arfer gellir newid yr MCB â llaw ar gyfer ynysu cylched yn ystod gwaith cynnal a chadw neu osod.
Mae'r cyfuniad hwn yn gwneud yr MCB yn addas ar gyfer cylchedau lle mae angen mynd i'r afael â gorlwytho hirdymor a diffygion cylched byr sydyn. Mae ystodau cynnyrch MCB modern yn gyffredin yn cyfuno datganiadau thermol a magnetig a gallant ddarparu nodweddion B, C neu D yn dibynnu ar y llwyth arfaethedig.
Pa Baramedrau Technegol y dylai Prynwyr eu Gwirio?
Mae prynwyr yn aml yn canolbwyntio ar gyfradd a phris cyfredol tra'n edrych dros baramedrau eraill. Ar gyfer manyleb prosiect dibynadwy, dylid gwirio'r nodweddion canlynol gyda'i gilydd.
| Manyleb | Ystyriaeth Nodweddiadol | Checkpoint Prynwr |
|---|---|---|
| Torri Gallu | 6kA | Cadarnhewch ei fod yn ddigonol ar gyfer y cerrynt diffyg arfaethedig |
| Cyfredol â Gradd | Yn dibynnu ar y cais | Cydlynu â chynhwysedd llwyth a dargludydd |
| Foltedd Cyfradd | Voltiau dosbarthu AC cyffredin | Cydweddwch foltedd y system |
| Amlder | 50/60Hz a nodir yn gyffredin | Cadarnhau cydnawsedd â'r grid lleol |
| Nodweddiadol Taith | B/C/D | Cydweddwch y gromlin i lwytho nodweddion mewnrwth |
| Cyfluniad Pegwn | 1P, 1P+N, 2P, 3P, 4P yn dibynnu ar y cynnyrch | Cydweddwch y trefniant gwifrau |
| Mowntio | Mae rheilffordd DIN yn gyffredin | Cadarnhau cydnawsedd â'r bwrdd dosbarthu |
| Safonau | IEC/EN 60898-1 neu safon gymwys arall | Gofyn am ddogfennaeth dechnegol ac ardystiad lle bo angen |
Mae dogfennaeth cynnyrch gan weithgynhyrchwyr sefydledig yn aml yn darparu'r paramedrau hyn gyda'i gilydd yn hytrach na thrin cynhwysedd torri fel manyleb unigol.
Sut Mae B, C, a D Cromliniau Trip yn Effeithio ar Detholiad?
Y gromlin daith yw un o'r penderfyniadau pwysicaf wrth nodi MCB. Mae'r llythyr yn disgrifio'r amrediad bras y mae'r gollyngiad enbyd magnetig yn gweithredu ynddo o'i gymharu â cherrynt graddedig y torrwr.
| Cromlin | Ystod Baglu Magnetig Nodweddiadol | Cais Nodweddiadol |
|---|---|---|
| B | 3–5 × Mewn | Llwythi mewnlif isel, goleuo, cylchedau gwrthiannol |
| C | 5–10 × Mewn | Llwythi pwrpas cyffredinol a chymedrol anwythol |
| D | 10–20 × Mewn | Llwythi mewnrwth uwch fel rhai moduron a thrawsnewidwyr |
Mae'r ystodau hyn yn gysylltiedig yn gyffredin â nodweddion IEC 60898-1 MCB.
Er enghraifft, os yw modur yn cynhyrchu cerrynt cychwyn dros dro sawl gwaith yn uwch na'i gerrynt gweithredu arferol, gall cromlin sensitif iawn faglu'n ddiangen wrth gychwyn. Efallai y bydd dyfais cromlin C neu gromlin D yn fwy priodol, yn dibynnu ar yr offer a'r dyluniad cylched cyflawn.
Ble mae Torwyr Cylched Bach 6kA AC yn cael eu Defnyddio'n Gyffredin?
Gall torrwr cylched bach 6kA AC fod yn addas ar gyfer llawer o gymwysiadau foltedd isel pan fo lefel y nam gwirioneddol, y foltedd, y cerrynt a'r gofynion gosod yn dod o fewn manylebau'r ddyfais.
- Dosbarthiad preswyl:cylchedau goleuo, cylchedau soced, offer cartref, a chylchedau cangen.
- Adeiladau masnachol:byrddau dosbarthu swyddfa, systemau goleuo, cyfleusterau manwerthu, a chylchedau offer bach.
- Paneli rheoli diwydiannol:cylchedau ategol, offer rheoli, moduron bach, a llwythi foltedd isel addas eraill.
- Gwasanaethau adeiladu:Cylchedau ategol sy'n gysylltiedig â HVAC, pympiau, goleuadau, a dosbarthiad pŵer cyffredinol lle mae manylebau'n briodol.
- Cabinetau dosbarthu trydan:amddiffyn cangen-cylched a systemau dosbarthu modiwlaidd.
Dylai'r cais gwirioneddol bob amser gael ei wirio yn erbyn dogfennaeth cynnyrch y gwneuthurwr a gofynion y gosodiad. Ni ddylid byth dybio bod gradd 6kA yn addas ar gyfer pob amgylchedd trydanol.
Pa Broblemau Gall yr MCB Cywir Helpu i'w Hatal?
Un o'r pryderon prynu mwyaf yw nid yn unig a yw torrwr yn gweithio, ond a yw'n perfformio'n gyson o dan yr amodau y cafodd ei ddewis ar eu cyfer.
1. Gorlwytho Parhaus
Gall cylched sy'n cario cerrynt gormodol am gyfnod rhy hir achosi gwresogi dargludydd a dirywiad cynamserol offer. Mae'r rhyddhau thermol wedi'i gynllunio i ymateb i amodau gorlwytho parhaus.
2. Difrod Cylchdaith Byr
Mae gallu torri addas yn caniatáu i'r MCB dorri ar draws cerrynt nam gormodol heb fynd y tu hwnt i allu ymyrraeth penodedig y ddyfais.
3. Baglu Niwsans
Gall cromlin faglu anaddas achosi ymyriadau diangen pan fydd offer yn cychwyn. Mae paru nodweddion B, C neu D â'r llwyth yn helpu i fynd i'r afael â'r broblem hon.
4. Cynnal a Chadw Anodd
Gall MCB modiwlaidd ddarparu ynysu llaw cyfleus, gan helpu trydanwyr i nodi a gweithio ar gylchedau unigol heb o reidrwydd gau system ddosbarthu gyfan i lawr.
5. Ansicrwydd Caffael
Mewn prosiectau B2B, gall manylebau technegol anghyflawn arwain at gynhyrchion anghywir, oedi cyn cymeradwyo, neu gostau amnewid. Mae taflen ddata cynnyrch glir a pharamedrau technegol diffiniedig yn lleihau'r risgiau hyn.
Sut Gall Prynwyr Ddewis MCB 6kA Addas?
Gellir rhannu proses ddethol ymarferol yn sawl cam. Mae hyn yn helpu peirianwyr a thimau prynu i osgoi dewis cynnyrch o deitl catalog yn unig.
-
Darganfyddwch foltedd y system.
Cadarnhewch y foltedd AC enwol ac a yw'r cais yn un cam neu'n dri cham. -
Cyfrifwch neu gadarnhewch y cerrynt dylunio.
Dylid cydgysylltu cerrynt graddedig yr MCB â'r llwyth cylched disgwyliedig a cherrynt caniataol y dargludydd. -
Darganfyddwch y cerrynt cylched byr arfaethedig.
Gwiriwch y cerrynt bai sydd ar gael yn y man gosod a chadarnhewch fod y gallu torri 6kA a ddewiswyd yn ddigonol. -
Gwerthuso mewnlifiad llwyth.
Nodi a yw'r gylched yn cynnwys moduron, trawsnewidyddion, offer capacitive, newid cyflenwadau pŵer, neu lwythi eraill sy'n cynhyrchu cerrynt cychwyn sylweddol. -
Dewiswch y gromlin daith briodol.
Dewiswch B, C, neu D yn seiliedig ar y gofynion llwyth ac amddiffyn gwirioneddol yn hytrach na dim ond dewis yr opsiwn mwyaf cyffredin. -
Dewiswch ffurfweddiad y polyn.
Cadarnhewch a oes angen 1P, 1P + N, 2P, 3P, 3P + N, neu ffurfweddiad arall a gefnogir gan y gyfres cynnyrch ar y prosiect. -
Gwirio safonau a dogfennaeth.
Gofynnwch am y daflen ddata berthnasol, gwybodaeth prawf, tystysgrifau, lluniadau dimensiwn, a chyfarwyddiadau gosod. -
Gwiriwch gydnawsedd y panel.
Gwirio dimensiynau DIN-rheilffordd, trefniant terfynell, ystod dargludyddion, ategolion, a'r gofod gosod sydd ar gael.
- □ Cadarnhawyd foltedd graddedig
- □ Cadarnhawyd y cerrynt â sgôr
- □ Gwirio capasiti torri 6kA
- □ Cromlin B/C/D wedi'i dewis yn ôl llwyth
- □ Cadarnhawyd cyfluniad y polyn
- □ Cadarnhawyd y safon berthnasol
- □ Gwirio dimensiynau a mowntio rheilen DIN
- □ Gofyn am ddogfennaeth ardystio a phrawf
- □ Adolygwyd yr amgylchedd gweithredu
- □ Ystyried cydgysylltu â diogelu i fyny'r afon/i lawr yr afon
Camgymeriadau Dewis Cyffredin i'w Osgoi
Hyd yn oed pan fydd y manylebau sylfaenol yn ymddangos yn gywir, gall sawl camgymeriad greu problemau ar ôl eu gosod.
| Camgymeriad | Problem Posibl | Gwell Arfer |
|---|---|---|
| Dewis yn unig gan amperage | Efallai na fydd paramedrau critigol eraill yn cyfateb | Gwerthuso foltedd, cromlin, torri cynhwysedd, polion, a safonau gyda'i gilydd |
| Gan dybio bod pob torrwr 6kA yn gyfnewidiol | Gall fod gan wahanol gynhyrchion ddimensiynau a manylebau perfformiad gwahanol | Cymharwch daflenni data cyflawn |
| Gan ddefnyddio'r gromlin daith anghywir | Baglu niwsans neu addasrwydd cymhwysiad annigonol | Gwerthuso mewnlifiad llwyth gwirioneddol |
| Anwybyddu cerrynt nam arfaethedig | Gall capasiti torri fod yn annigonol | Gwiriwch lefel y nam ar y pwynt gosod |
| Edrych dros gydlynu arweinydd | Efallai na fydd amddiffyniad yn cyfateb yn iawn i'r system wifrau | Cydlynu sgôr MCB gyda chynhwysedd dargludydd |
| Prynu heb ddogfennaeth | Gall fod yn anodd cymeradwyo a gosod | Gofynnwch am ddogfennau technegol a chydymffurfio cyn prynu |
Mae cydgysylltu cywir rhwng cerrynt graddedig, gallu dargludydd, nodwedd baglu, a lefel namau yn ganolog i ddewis MCB dibynadwy.
Pam Gweithio Gyda Gwneuthurwr MCB Profiadol?
Ar gyfer caffael cyfaint mawr, prosiectau OEM, partneriaethau dosbarthu, a gweithgynhyrchu paneli trydanol, dim ond un ystyriaeth yw ansawdd y cynnyrch. Mae angen manylebau cyson ar brynwyr hefyd, cynhyrchiad sefydlog, cyfathrebu technegol ymatebol, a dogfennaeth sy'n cefnogi cymeradwyo prosiectau.
Shanghai DaDa trydan Co., Ltd.gellir ei ystyried fel partner gweithgynhyrchu ar gyfer cwsmeriaid sy'n chwilio am atebion torrwr cylched bach a chynhyrchion amddiffyn trydanol foltedd isel cysylltiedig. Ar gyfer prynwyr B2B, dylai'r gwerthusiad cyflenwyr mwyaf defnyddiol ganolbwyntio ar wybodaeth dechnegol fesuradwy yn hytrach na honiadau marchnata yn unig.
- Manylebau cynnyrch clir a pharamedrau technegol
- Ystodau cerrynt a foltedd graddedig diffiniedig
- Opsiynau gallu torri sydd ar gael
- Gwybodaeth cromlin daith ar gyfer gwahanol amodau llwyth
- Lluniadau cynnyrch a gwybodaeth gosod
- Dogfennaeth ardystio a chydymffurfio sy'n berthnasol
- Gweithgynhyrchu sefydlog a gweithdrefnau rheoli ansawdd
- Cyfathrebu technegol ar gyfer gofynion prosiect-benodol
- Cefnogaeth OEM/ODM lle bo'n berthnasol
Ar gyfer mewnforwyr a dosbarthwyr trydanol, gall y ffactorau hyn fod yn arbennig o bwysig pan fydd angen integreiddio cynhyrchion i wahanol systemau dosbarthu neu eu gwerthu ar draws marchnadoedd lluosog.
Cwestiynau Cyffredin
Mae 6kA yn cyfeirio at y capasiti torri cylched byr graddedig o dan yr amodau prawf perthnasol. Mae'n cynrychioli 6,000 amperes ac ni ddylid ei gymysgu â cherrynt cyfradd arferol yr MCB.
Mae addasrwydd yn dibynnu ar y cerrynt cylched byr arfaethedig, foltedd y system, cerrynt graddedig, nodwedd baglu, cyfluniad polyn, amodau gosod, a rheoliadau cymwys. Dylid gwirio'r cerrynt bai sydd ar gael cyn dewis y torrwr.
Mae'r ddau rif yn disgrifio paramedrau gwahanol. Mae 6kA yn raddfa gallu torri, tra bod 6A yn werth cyfradd gyfredol. Mae'n bosibl y gallai fod gan dorwr gerrynt gradd 6A a gallu torri 6kA.
Maent yn adnabod gwahanol nodweddion baglu magnetig ar unwaith. O dan IEC 60898-1, mae B yn gysylltiedig yn gyffredinol â cherrynt â sgôr o tua 3-5 gwaith, C gyda thua 5-10 gwaith, a D gyda thua 10-20 gwaith.
Gall moduron fod â cherrynt cychwyn sylweddol, felly gall nodweddion C neu D fod yn briodol yn dibynnu ar y modur a'r gylched. Dylai'r dewis terfynol ystyried cerrynt cychwyn, cerrynt bai, rhwystriant cebl, a chydgysylltu â dyfeisiau amddiffynnol eraill.
Ddim yn awtomatig. Os yw'r cerrynt cylched byr arfaethedig yn fwy na gallu torri graddedig y torrwr, efallai na fydd dyfais 6kA yn briodol. Rhaid dewis y torrwr yn ôl y lefel nam a'r gofynion gosod cymwys.
Fel rheol, dylai prynwyr ofyn am daflen ddata fanwl, manylebau technegol, lluniadau dimensiwn, cyfarwyddiadau gosod, dogfennau prawf neu ardystio cymwys, a safonau cynnyrch perthnasol. Efallai y bydd angen dogfennaeth ychwanegol ar gyfer gofynion prosiect-benodol.
Gall cysondeb rhwng sypiau cynhyrchu, olrhain, dogfennaeth dechnegol, rheoli ansawdd, gallu dosbarthu, a chymorth technegol ôl-werthu effeithio'n sylweddol ar gyfanswm cost a dibynadwyedd prosiect trydanol B2B.
Adeiladu Ateb Diogelu Cylchdaith Mwy Dibynadwy
Dewis a6kA AC Torrwr Cylchdaith Bachdylai ddechrau gydag amodau trydanol y cais yn hytrach na label y cynnyrch yn unig. Mae cerrynt graddedig, cynhwysedd torri, cromlin daith, foltedd, cyfluniad polyn, amgylchedd gosod, a dogfennaeth dechnegol i gyd yn cyfrannu at ateb diogelu dibynadwy.
Os ydych chi'n cyrchu MCBs ar gyfer prosiectau dosbarthu trydanol, paneli rheoli, adeiladau masnachol, cymwysiadau preswyl, neu ddosbarthu cyfanwerthu,Shanghai DaDa trydan Co., Ltd.Gall eich helpu i werthuso manylebau cynnyrch addas yn unol â gofynion eich prosiect.
Angen manylebau technegol, gwybodaeth am gynnyrch, neu gefnogaeth ar gyfer prosiect swmp-brynu?Cysylltwch â nii drafod eich cais a dod o hyd i doddiant torrwr cylched bach addas.
