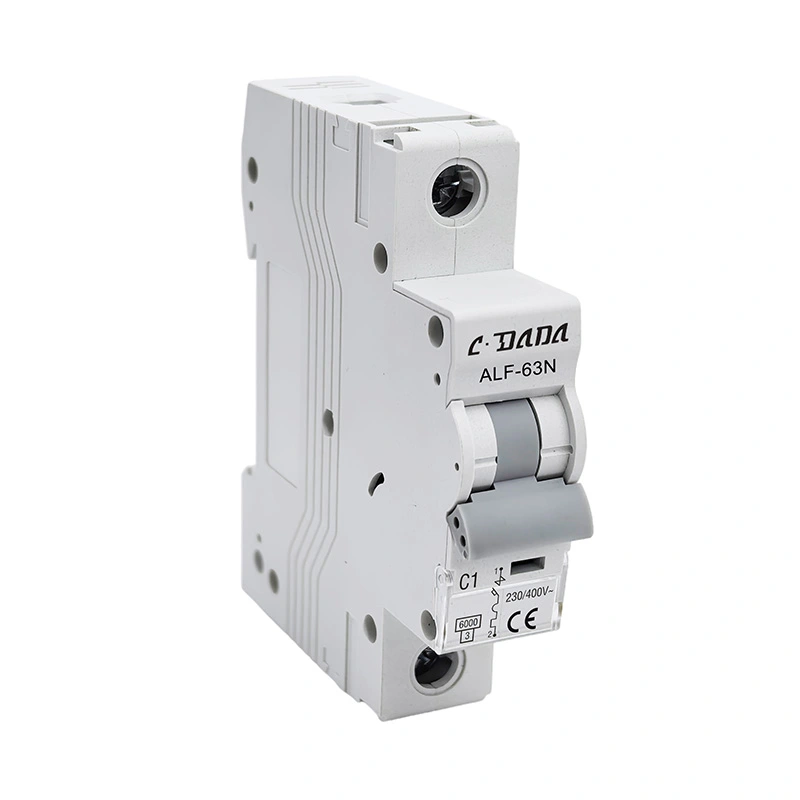

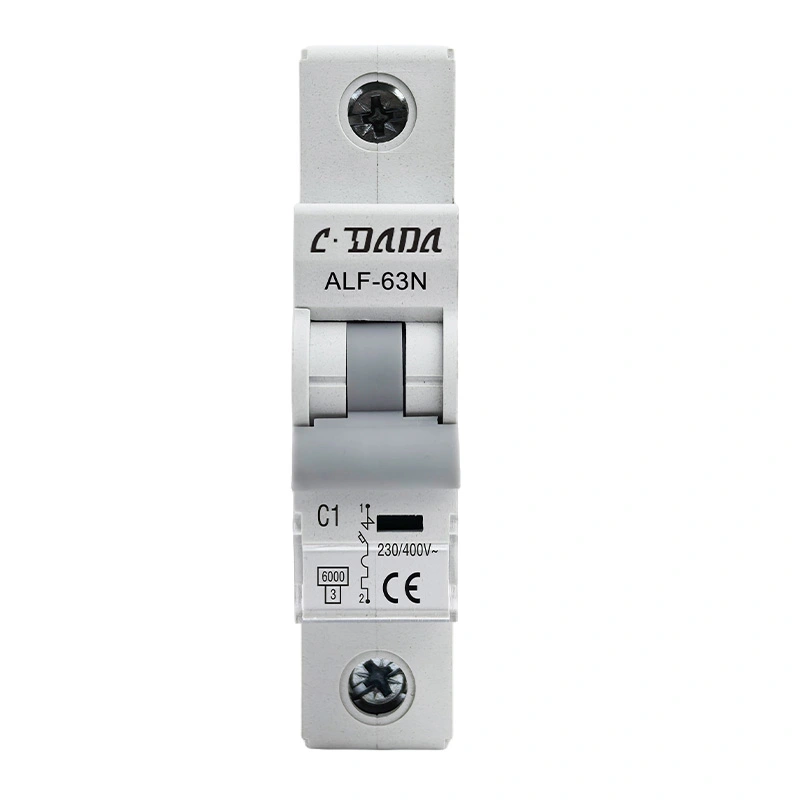

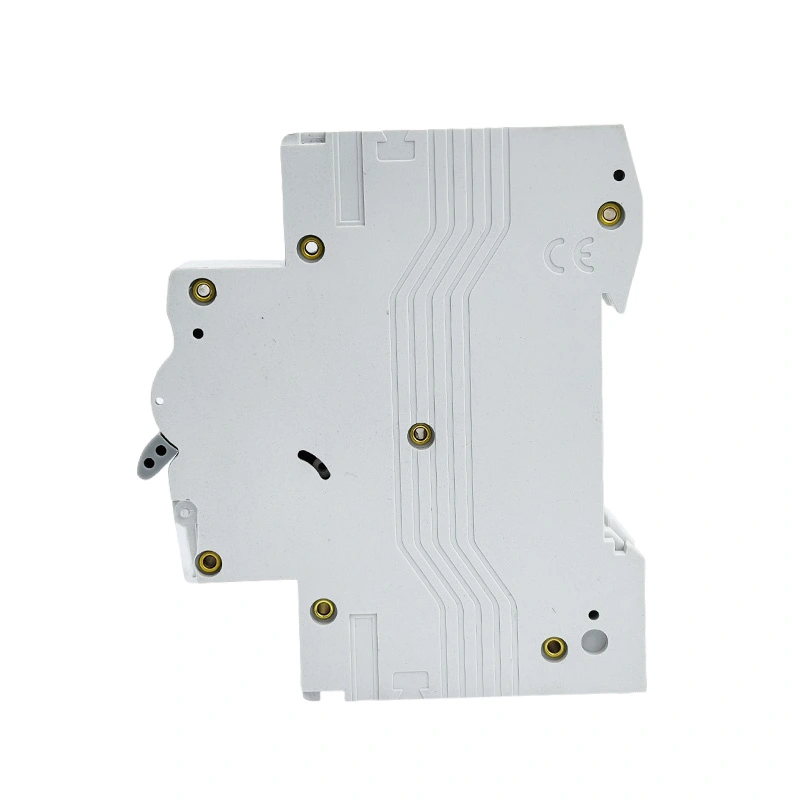

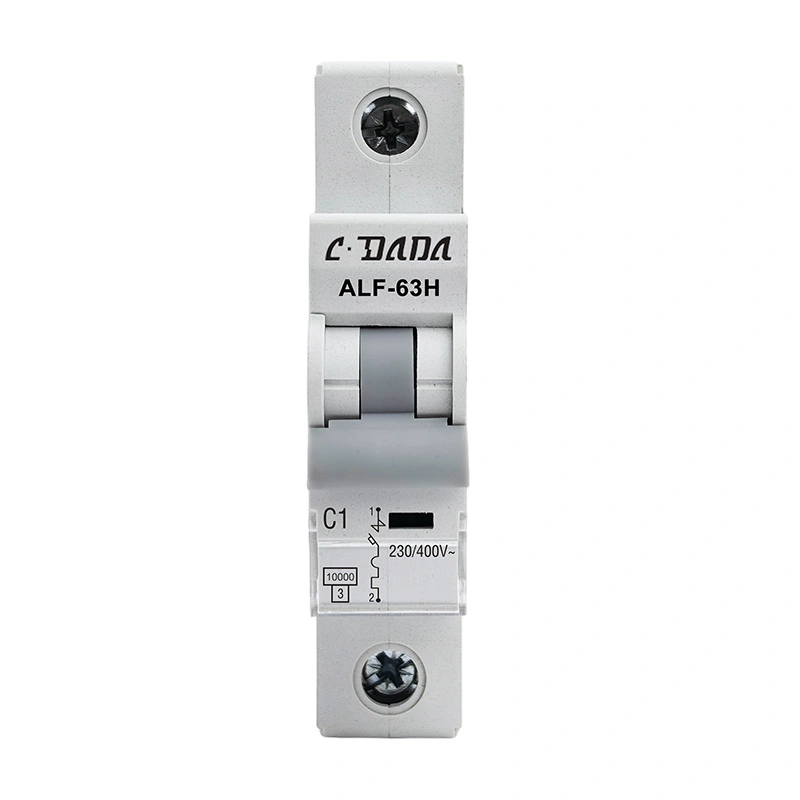

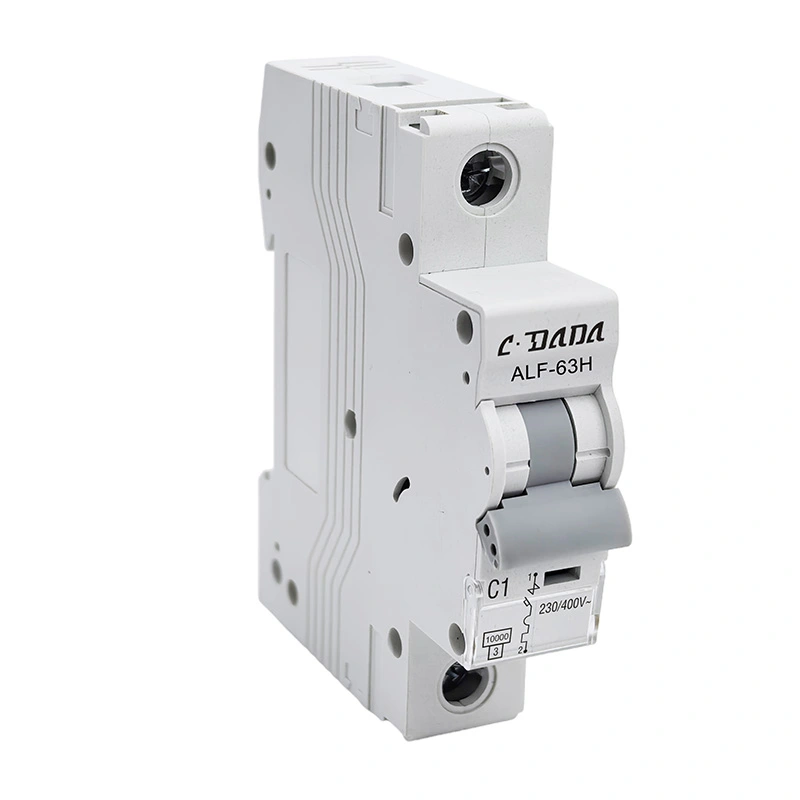

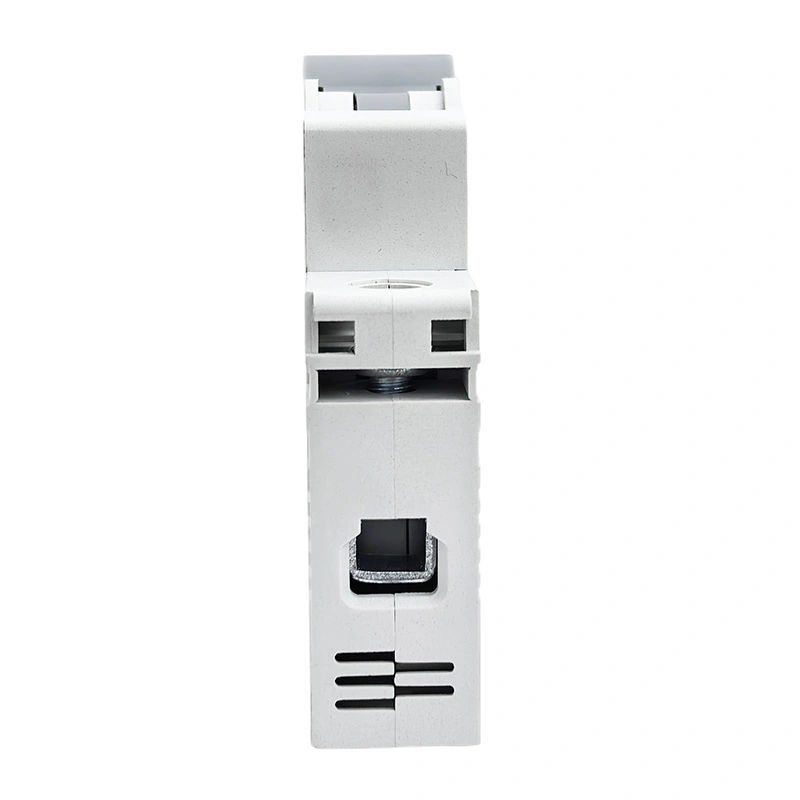

6KA 10kA Torri Cylchdaith Bach

Mae torrwr cylched bach cyfres ALF-63N/H 6KA 10kA (MCB), yn cydymffurfio â safon IEC60898, mae gan MCB y nodwedd o berfformiad dibynadwy, swyddogaeth amddiffynnol fanwl gywir, amser rhyddhau byr, a gallu egwyl uchel, cyfaint bach hefyd. Fe'i defnyddir yn helaeth mewn a gorlwytho o gontractwyr, offer switsio, a chyfarpar trydan.

Cysylltwch â CDADA a dewiswch ni fel eich gwneuthurwr, gallwn gynnig gwasanaethau OEM / ODM.

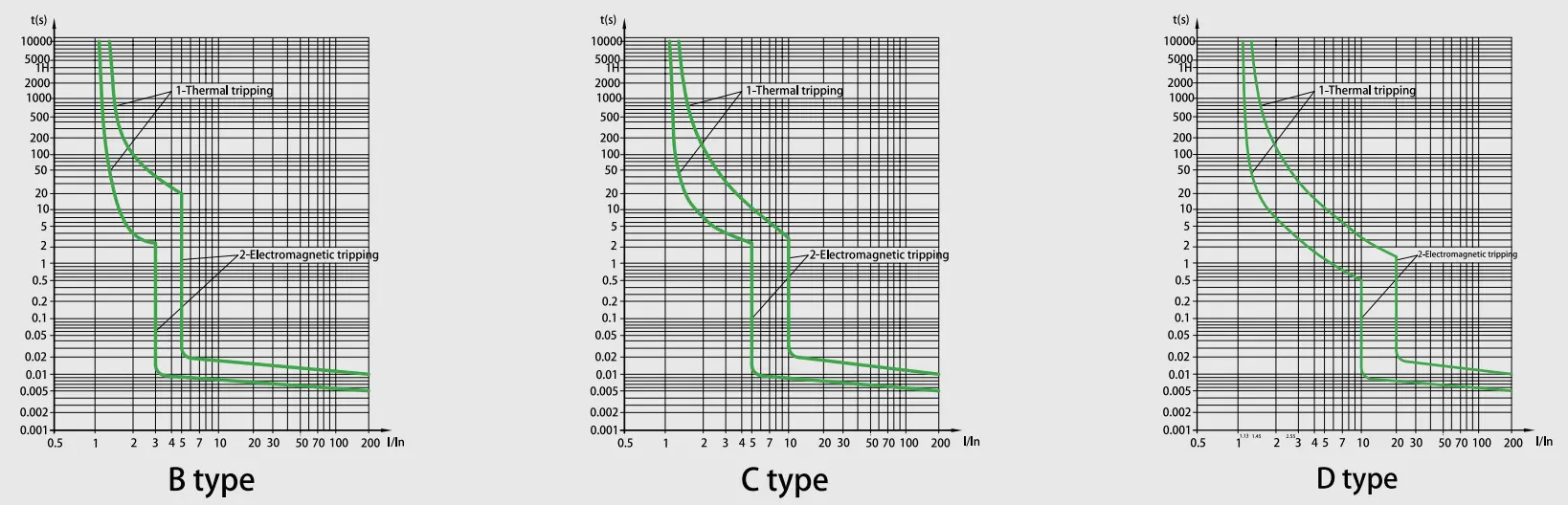

Cromlin Nodweddiadol

Manyleb Dechnegol

Torri Cylchdaith Bach Cyfres ALF-63N/H 6KA 10kA
Safonol	EN/IEC60898-1
Torri capasiti (kA)	6,10
Amddiffyniad	Yn erbyn gorlwytho a chylched byr
Cyfredol graddedig(A)In	1,2,3,4,6,10,13,16,20,25,32,40,50,63
Foltedd graddedig (V)	1PAC 230/400,240/415
	1P+N,2P,3P,3P+N,4PAC400/415
Gall ysgogiad graddedig wrthsefyll foltedd Uimp(kV)	4
Foltedd inswleiddio graddedig Ui(V)	500
Cass cyfyngu ar ynni	3
Tymheredd amgylchynol (℃)	-25~+40, Uchafswm.95% lleithder
Terfyn gweithredu thermol	1.13xln Dim baglu o fewn awr
	1.45xIn Baglu o fewn awr
Gweithredu magnetig	B: (3-5) xIn, C: (5-10) xIn, D: (10-20) xIn
Nifer y polion	1P, 1P+N,2P,3P,3P+N a 4P
Math o daith	Rhyddhad thermol/magnetig
Capasiti terfynell	16mm² hyblyg neu 25mm² anhyblyg hyd at sgôr 25A
	25mm² hyblyg neu 35mm² anhyblyg o raddfeydd 32A i 63A
Gradd amddiffyn	IP20
Gosodiad	Mowntio ar reilffordd DIN 35mm
Lled	17.8mm fesul polyn

Nodwedd rhyddhau torrwr cylched

RHIF.	Cerrynt graddedig rhyddhau(A)	Cyflwr cychwynnol	Prawf cerrynt	Amser penodedig	Canlyniad i'w gael	Sylwadau
1	1-63	cyflwr oer	1.13Yn	t≤1h	Di-daith
2	1-63	ar y prawf blaenorol	1.45ln	t<1awr	taith	Gosod cerrynt hyd at werth penodedig yn gyson mewn 5s
3	Yn ≤32	cyflwr oer	2.55Mewn	1s	taith
	Yn >32
4	1-63	cyflwr oer	3Mewn	t≤0.1s	Di-daith	math B
			5Mewn	t<0.1s	taith	math B
			5 Mewn 10ln	t≤0.1s	Di-daith	C math
			10 Mewn	t<0.1s	taith	C math
			20ln	t≤0.1s	Di-daith	D math
				t<0.1s	taith	D math

Dygnwch (Gweithrediadau)

Categori	Operation Cycles	Amlder gweithrediad	Cerrynt graddedig
Dygnwch trydanol	4000	240/awr	1-32
		120/awr	40-63
Dygnwch mecanyddol	10000	240/awr	1-63

Nodweddion

★ Gallu Torri Cylchdaith Byr Ultra-Uchel

Mae technoleg rheoli arc uwch yn cyflawni gallu ymyrraeth uwch o'i gymharu â safonau'r diwydiant, gan sicrhau amddiffyniad dibynadwy ar gyfer systemau trydanol gradd ddiwydiannol o dan amodau bai eithafol.

★ Rhyngwyneb Cysylltiad Modd Deuol

Mae dyluniad terfynell hybrid integredig yn cefnogi tocio bar bws anhyblyg a chlampio cebl hyblyg, gan alluogi addasu heb offer i senarios gosod amrywiol wrth leihau amser gwifrau 40%.

★ Mecanwaith Storio Ynni ar gyfer Hirhoedledd

System weithredu gyda chymorth gwanwyn gyda dygnwch 10,000 o gylchoedd mecanyddol, yn cynnwys technoleg iawndal traul

★ Amgaead Cyfansawdd Uwch

gyda ag enwogrwydd-rtarcant, gwres-gwrthsefyll, ac yn atal ysgogiad siambrau integredig arc-quenching ar gyfer digwyddiadau nam cyfyngedig.

★ Deinamig Cyfredol-Cyfyngu Topoleg

Mae ataliad ynni gosod drwodd deallus yn lleihau cerrynt namau brig o 65-80%, gan alluogi optimeiddio manylebau dyfais i lawr yr afon gyda photensial i leihau costau system gyffredinol o 30%.

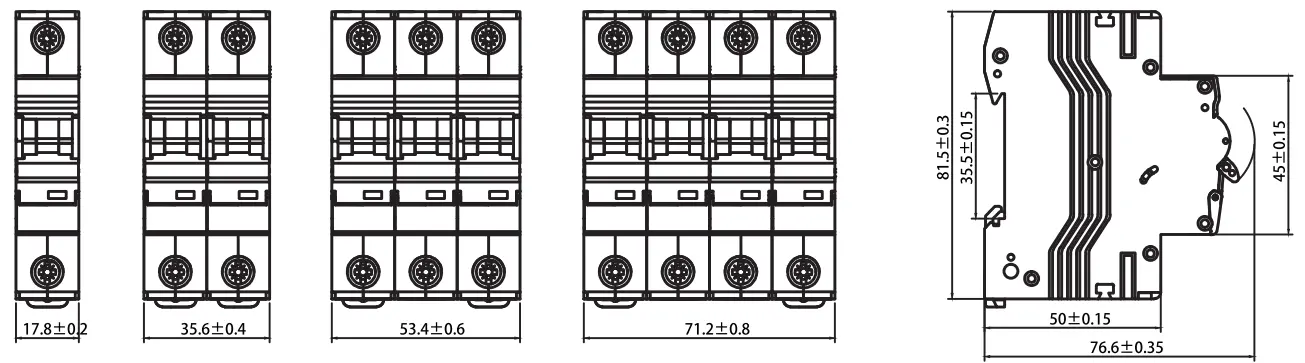

Amlinellu dimensiynau

Senarios Cais

★ Preswyl: Unedau defnyddwyr a byrddau dosbarthu ar gyfer diogelwch cartref.

★ Diwydiannol: Diogelu contactors, switchgear, a chyfarpar trydan trwm.

★ Masnachol: Adeiladau swyddfa a chanolfannau siopa sydd angen dibynadwyedd uchel.

Rheoli Ansawdd a Phrofi Safonol

★ Mae pob CDADA MCB yn cael ei brofi'n drylwyr i sicrhau cydymffurfiaeth ag IEC60898-1:

★ Prawf Baglu Thermol: Wedi'i wirio yn 1.13In (di-daith) a 1.45In (taith o fewn 1 awr).

★ Prawf Baglu Magnetig: Profion rhyddhau manwl gywir ar gyfer nodweddion B, C, a D.

★ Dygnwch Trydanol: Wedi'i brofi am 4,000 o gylchoedd gweithredu.

★ Dygnwch Mecanyddol: Wedi'i wirio am 10,000 o gylchoedd.

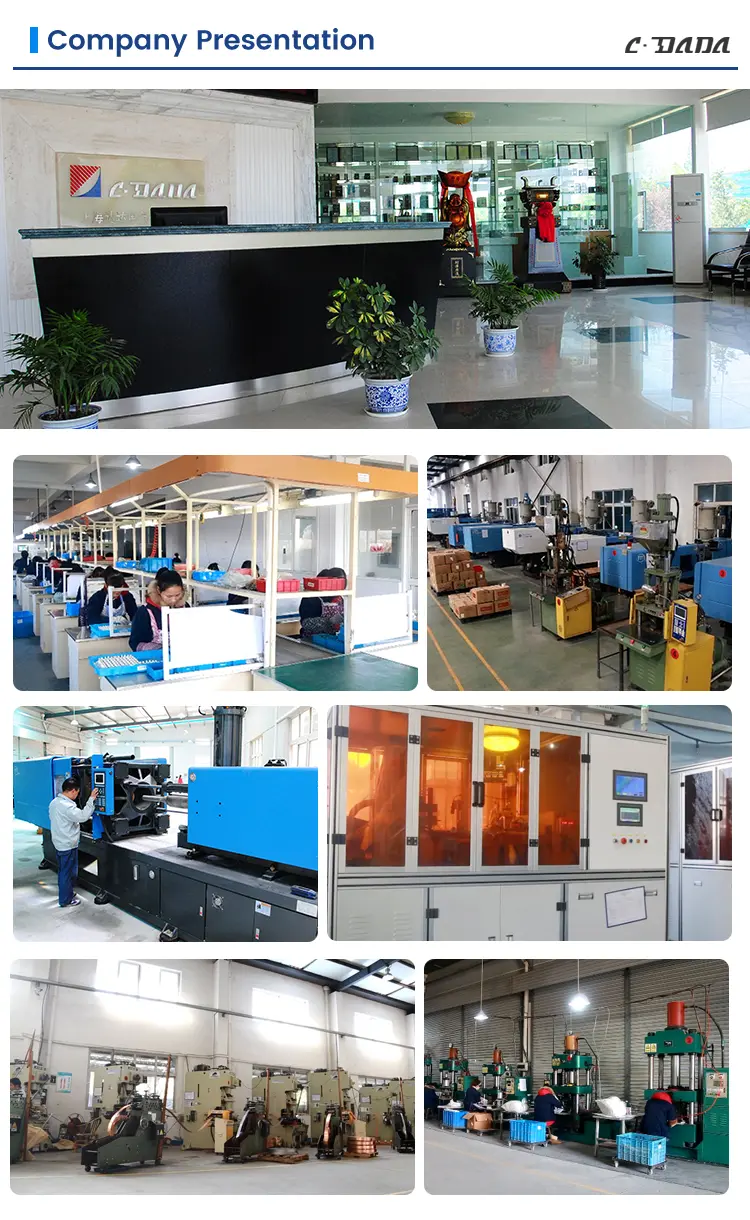

Cryfder a Chymorth Ffatri
