A 125 15KA Torri Cylchdaith Bachwedi'i gynllunio ar gyfer systemau trydanol sydd angen gallu cerrynt uchel ac amddiffyniad cylched byr dibynadwy. Yn wahanol i MCBs confensiynol cyfradd isel, gall dyfais gallu torri uchel 125A fynd i'r afael â chymwysiadau dosbarthu heriol lle gall cerrynt namau fod yn sylweddol uwch. Mae'r erthygl hon yn esbonio sut mae MCB 125 15KA yn gweithio, beth mae ei fanylebau allweddol yn ei olygu, lle gellir ei ddefnyddio, sut i'w ddewis a'i osod yn gywir, a pha dimau prynu y dylai eu harchwilio cyn gosod archeb. Mae hefyd yn archwilio nodweddion dylunio ymarferol y gyfres DAB7-125 o Shanghai DaDa Electric Co., Ltd., gan gynnwys amddiffyniad thermol-magnetig, dyluniad cyfyngu cerrynt, terfynellau cebl mawr, a chynhwysedd torri 15kA.
Tabl Cynnwys
- Beth Yw Torri Cylchdaith Bach 125 15KA?
- Pam Mae 125A a 15KA o Bwys?
- Sut Mae'r Mecanwaith Amddiffyn yn Gweithio?
- Pa Nodweddion sy'n Gwella Perfformiad Ymarferol?
- Ble y Gellir Defnyddio MCB 125 15KA?
- Manylebau Allweddol i'w Harchwilio
- Sut i Ddewis y Cyfluniad Cywir
- Ystyriaethau Gosod a Chynnal a Chadw
- Problemau Cyffredin a Phryderon Prynu
- Pam Shanghai DaDa Electric Co, Ltd?
- Cwestiynau Cyffredin
- Ystyriaethau Terfynol

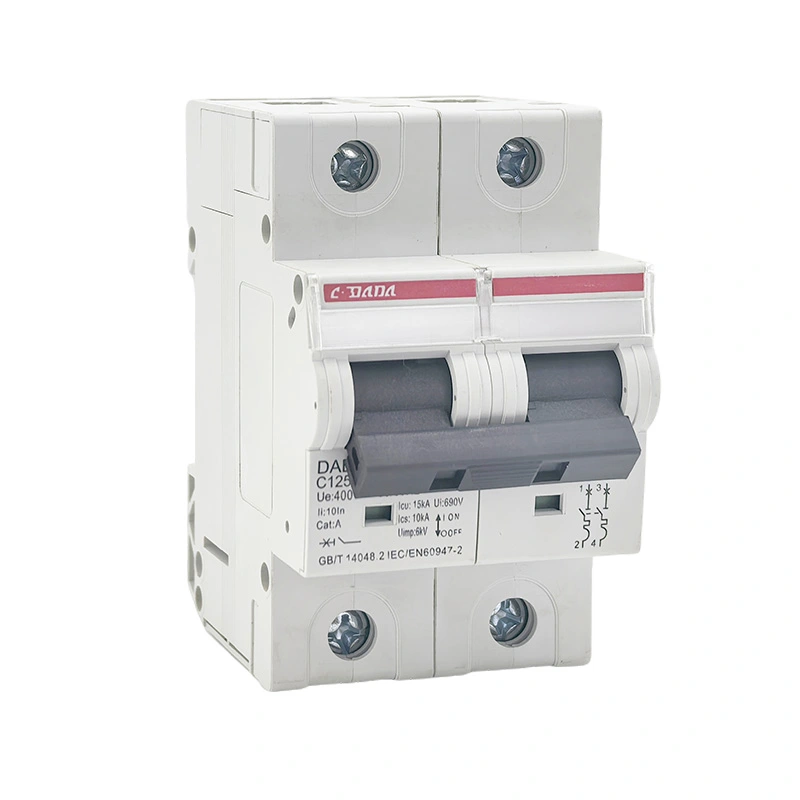

Beth Yw Torri Cylchdaith Bach 125 15KA?
Mae Torri Cylchdaith Bach 125 15KA yn ddyfais amddiffynnol gyfredol uchel sydd wedi'i chynllunio i dorri ar draws cylchedau trydanol pan fydd amodau cerrynt annormal yn digwydd. Yn y dynodiad cynnyrch, mae “125” yn gyffredinol yn nodi cerrynt graddedig o hyd at 125A, tra bod “15KA” yn cyfeirio at gapasiti torri cylched byr 15kA o dan yr amodau prawf a'r safon berthnasol.
Mae'r ddau rif hyn yn disgrifio gwahanol nodweddion trydanol. Mae'r sgôr 125A yn ymwneud â'r cerrynt y mae'r torrwr wedi'i gynllunio i'w gario o dan amodau gweithredu penodol. Mae'r ffigur 15kA yn ymwneud â lefel y cerrynt cylched byr arfaethedig y gall y torrwr dorri ar ei draws yn ddiogel o dan amodau penodedig.
Mae'r gwahaniaeth hwn yn bwysig pan fydd peirianwyr yn cymharu torwyr cylched. Nid yw cerrynt â sgôr uwch yn golygu'n awtomatig y bydd mwy o allu i dorri cylchedau byr. Rhaid gwerthuso'r ddau werth yn erbyn nodweddion trydanol y gosodiad.
Mae'r gyfres DAB7-125 o Shanghai DaDa Electric Co, Ltd yn cael ei ddatblygu ar gyfer cymwysiadau dosbarthu pŵer diwydiannol a masnachol. Mae ei wybodaeth am gynnyrch cyhoeddedig yn nodi uchafswm cyfradd gyfredol o 125A ac opsiynau cynhwysedd torri uchel gan gynnwys 15kA. Mae'r gwneuthurwr hefyd yn nodi amddiffyniad thermol-magnetig a dyluniad sy'n cyfyngu ar gyfredol.
Pam Mae 125A a 15KA o Bwys?
Gall systemau dosbarthu trydanol gynnwys ynni namau sylweddol, yn enwedig yn agos at drawsnewidwyr, byrddau dosbarthu, peiriannau diwydiannol a llwythi pŵer mawr. Os yw dyfais amddiffynnol yn agored i gerrynt nam uwchlaw ei allu ymyrryd penodedig, gall y canlyniadau gynnwys difrod i offer, bwa gormodol a risgiau diogelwch difrifol.
Mae gallu torri 15kA yn darparu ymyl ymyrraeth uwch na llawer o MCBs gallu torri isel safonol. Mae'r addasrwydd gwirioneddol, fodd bynnag, yn dibynnu ar y cerrynt cylched byr arfaethedig yn y man gosod a gofynion y safon drydanol berthnasol.
| Paramedr | Beth Mae'n ei Ddynodi | Pam Mae'n Bwysig |
|---|---|---|
| 125A | Cerrynt graddedig | Yn pennu ystod arferol cario cerrynt y torrwr. |
| 15kA | Gallu ymyrraeth cylched byr uchel | Mae'n helpu'r torrwr i dorri ar draws cerrynt namau uchel penodedig. |
| Taith thermol | Gorlwytho amddiffyn | Ymateb i amodau presennol gormodol parhaus. |
| Taith magnetig | Amddiffyniad cylched byr | Yn darparu gweithrediad cyflym yn ystod amodau diffyg difrifol. |
| Cyfyngu ar hyn o bryd | Gostyngiad o ynni fai | Gall helpu i gyfyngu ar y straen a roddir ar offer i lawr yr afon. |
Wrth ddylunio system ddosbarthu, dylid dewis y torrwr o'r cyfrifiad llwyth gwirioneddol, gradd y dargludydd, y cyfrifiad cyfredol o fai, foltedd, amlder, cyfluniad polyn a gofynion cydgysylltu yn hytrach nag o'r sgôr gyfredol yn unig.
Sut Mae'r Mecanwaith Amddiffyn yn Gweithio?
Yn gyffredinol, mae MCB modern yn cyfuno dwy egwyddor faglu sylfaenol: amddiffyniad thermol ac amddiffyniad magnetig. Mae'r ddau fecanwaith yn mynd i'r afael â gwahanol fathau o ddigwyddiadau cyfredol.
Mae amddiffyniad thermol yn ymateb i amodau gorlwytho sy'n parhau dros amser. Pan fo'r cerrynt yn fwy na'r lefel weithredu bwriedig, mae gwres yn achosi'r elfen thermol i weithredu ac agor y gylched.
Mae amddiffyniad magnetig wedi'i fwriadu ar gyfer amodau diffyg cyfredol uchel. Gall ymateb magnetig cryf actifadu'r mecanwaith baglu yn gyflym pan fydd cylched byr difrifol yn digwydd.
Pan fydd cysylltiadau'n gwahanu yn ystod ymyrraeth nam, gall arc trydanol ffurfio. Mae strwythurau rheoli arc mewnol yn helpu i reoli a diffodd yr arc yn ystod ymyrraeth.
Gall adeiladu sy'n cyfyngu ar gerrynt leihau'r ynni a ganiateir i basio drwy'r gylched yn ystod digwyddiad cylched byr, gan helpu i leihau straen ar gydrannau cysylltiedig.
Mae'r wybodaeth am gynnyrch DAB7-125 yn disgrifio swyddogaeth taith thermol a magnetig, mecanwaith di-daith, a dyluniad sy'n cyfyngu ar y cerrynt. Mae'r nodweddion hyn yn arbennig o berthnasol i gymwysiadau lle mae'n rhaid i'r ddyfais amddiffynnol ymateb yn gyson i orlwytho hir a diffygion cerrynt uchel.
Pa Nodweddion sy'n Gwella Perfformiad Ymarferol?
Nid yw offer amddiffyn trydanol yn cael ei werthuso yn ôl ei brif gyfradd gyfredol yn unig. Gall adeiladu mecanyddol, dyluniad terfynell, deunyddiau cyswllt, dull mowntio a threfniadau rheoli arc mewnol oll effeithio ar ddefnyddioldeb ymarferol.
- Gallu torri uchel:Mae manyleb 15kA yn darparu gallu torri cylched byr uwch na llawer o MCBs confensiynol gallu torri isel.
- Terfynellau cebl mawr:Mae'r gyfres DAB7-125 wedi'i chynllunio gyda therfynellau mawr sy'n addas ar gyfer dargludyddion copr ac alwminiwm hyd at 35mm² yn ôl gwybodaeth gyhoeddedig y gwneuthurwr.
- Mecanwaith di-daith:Gall y torrwr gynnal ei swyddogaeth amddiffynnol hyd yn oed pan fydd y mecanwaith gweithredu yn cael ei ddal yn y sefyllfa ON.
- Arwydd cyswllt cadarnhaol:Gall arwydd clir o statws cyswllt wneud arolygu a chynnal a chadw yn haws.
- Gweithrediad thermol-magnetig:Gellir mynd i'r afael â gwahanol amodau presennol trwy fecanweithiau taith cyflenwol.
- Mowntio DIN-rheilffordd:Mae mowntio modiwlaidd yn symleiddio gosod o fewn offer dosbarthu cydnaws.
- Amgaead gwrth-fflam:Mae'r wybodaeth a gyhoeddwyd DAB7-125 yn nodi deunydd tai gwrth-fflam PA66.
Mae'r manylion hyn yn bwysig i ddosbarthwyr ac integreiddwyr systemau oherwydd gall effeithlonrwydd gosod a defnyddioldeb ddylanwadu ar gyfanswm y profiad gweithredu, nid dim ond y pris prynu cychwynnol.
Ble y Gellir Defnyddio MCB 125 15KA?
Gellir ystyried MCB gallu torri uchel 125A ar gyfer systemau dosbarthu trydanol lle mae cerrynt y gylched a lefel nam yn dod o fewn ystod gweithredu penodedig y ddyfais. Gall amgylcheddau cymhwysiad nodweddiadol gynnwys cyfleusterau diwydiannol, adeiladau masnachol, paneli dosbarthu offer a chylchedau cerrynt uwch eraill.
| Cais | Gofyniad Nodweddiadol | Budd Posibl |
|---|---|---|
| Dosbarthiad diwydiannol | Llwythi cerrynt uwch ac amodau diffyg heriol | Capasiti cyfredol uchel gydag amddiffyniad cylched byr |
| Adeiladau masnachol | Diogelu dosbarthiad dibynadwy | Amddiffyniad modiwlaidd cryno ar gyfer cylchedau dosbarthu |
| Systemau peiriannau | Amddiffyniad ar gyfer offer trydanol a bwydwyr | Ymateb gorlif thermol a magnetig |
| Paneli dosbarthu | Dyfeisiau amddiffynnol gofod-effeithlon | Gosod DIN-rheilffordd ac adeiladu modiwlaidd |
| Offer pŵer-ddwys | Cerrynt cylched uwch | Cyfluniad cyfredol graddedig hyd at 125A yn dibynnu ar y model a ddewiswyd |
Rhaid cadarnhau addasrwydd y cais bob amser yn erbyn y dyluniad trydanol cyflawn. Gall foltedd, amlder, cerrynt bai arfaethedig, maint y dargludydd, tymheredd amgylchynol, cyfluniad polyn a rheolau gosod cymwys newid y dewis torrwr priodol.
Manylebau Allweddol i'w Harchwilio
Mae prynwyr yn aml yn canolbwyntio ar “125A” a “15kA” oherwydd eu bod yn hawdd eu deall. Fodd bynnag, mae caffael proffesiynol yn gofyn am adolygiad ehangach o'r fanyleb.
| Manyleb | Cwestiwn Prynu |
|---|---|
| Cerrynt graddedig | A yw'r sgôr a ddewiswyd yn cyfateb i'r llwyth cylched a gyfrifwyd a chynhwysedd y dargludydd? |
| Torri capasiti | A yw'r capasiti 15kA penodedig yn addas ar gyfer y cerrynt nam arfaethedig? |
| Foltedd graddedig | A yw'r torrwr yn cyfateb i foltedd a threfniant dosbarthu'r system? |
| Nifer y polion | A oes angen 1P, 2P, 3P, 4P neu ffurfwedd arall ar y gylched? |
| Cromlin daith | A yw'r nodwedd rhyddhau a ddewiswyd yn gydnaws â'r llwyth cysylltiedig? |
| Safon berthnasol | A yw'r cynnyrch yn cyrraedd y safon sy'n ofynnol ar gyfer y farchnad darged a gosod? |
| Capasiti terfynell | A all y terfynellau ddarparu ar gyfer y dargludydd penodedig yn ddiogel? |
| Dull gosod | A oes angen mowntio DIN-rail neu drefniant mowntio arall? |
Er enghraifft, mae IEC 60947-2 ac IEC/EN 60898-1 yn defnyddio gwahanol ddosbarthiadau a fframweithiau profi ar gyfer torwyr cylchedau. Felly gall data gwneuthurwr cyhoeddedig gynnwys terminoleg Icu ac Icn yn dibynnu ar y safon a'r categori cynnyrch. Dylai prynwr wirio'n union pa raddfa sy'n berthnasol ar foltedd ac amodau gweithredu'r gosodiad arfaethedig.
Sut i Ddewis y Cyfluniad Cywir
Dylai dewis Torrwr Cylchdaith Bach 125 15KA ddechrau gyda'r system drydanol yn hytrach na'r catalog cynnyrch. Gall proses ddethol syml leihau'r risg o beidio â chyfateb y torrwr â'r gylched.
- Darganfyddwch y cerrynt dylunio.Cyfrifwch y cerrynt llwyth parhaus ac ysbeidiol disgwyliedig.
- Gwiriwch sgôr yr arweinydd.Dylai'r ddyfais amddiffynnol gael ei chydgysylltu â cherrynt caniataol y cebl o dan yr amodau gosod gwirioneddol.
- Darganfod cerrynt cylched byr arfaethedig.Dylai'r gallu torri a ddewiswyd fod yn ddigonol ar gyfer lefel y nam yn y pwynt gosod.
- Cadarnhau foltedd ac amlder.Sicrhewch fod y torrwr wedi'i raddio ar gyfer y system drydanol.
- Dewiswch y trefniant polyn.Ystyriwch y gofynion ar gyfer dargludyddion cam a niwtral.
- Adolygu nodweddion y daith.Dylai'r gromlin faglu fod yn addas ar gyfer y llwyth cysylltiedig a'r amodau mewnlif disgwyliedig.
- Cadarnhau safonau ac ardystiadau.Gwiriwch ofynion y farchnad darged, manyleb y prosiect a rheoliadau trydanol lleol.
- Gwirio cydnawsedd ffisegol.Cadarnhau dimensiynau, maint terfynell, cydnawsedd DIN-rheilffordd a bylchau rhwng paneli.
Ystyriaethau Gosod a Chynnal a Chadw
Mae gosodiad cywir yn hanfodol ar gyfer unrhyw ddyfais amddiffynnol gyfredol uchel. Ni all hyd yn oed torrwr cylched wedi'i ddylunio'n dda wneud iawn am ddargludyddion o faint anghywir, terfynellau rhydd, clostiroedd anaddas neu arferion gosod amhriodol.
- Gwiriwch fodel y torrwr a'r sgôr cyn ei osod.
- Ynyswch y cyflenwad trydan a dilynwch y weithdrefn ddiogelwch berthnasol.
- Cadarnhewch fod trawstoriad y dargludydd yn gydnaws â'r derfynell.
- Paratowch ddargludyddion yn gywir ac osgoi pennau ceblau sydd wedi'u difrodi neu eu tynnu'n amhriodol.
- Tynhau terfynellau yn unol â gofynion penodedig y gwneuthurwr.
- Sicrhewch fod y torrwr wedi'i osod yn ddiogel ar y rheilen DIN gydnaws.
- Gwiriwch fod y lloc yn darparu amddiffyniad a chliriad priodol.
- Archwiliwch derfynellau o bryd i'w gilydd am arwyddion o orboethi, afliwiad neu llacrwydd mecanyddol.
- Profwch y system amddiffynnol yn unol â gofynion cynnal a chadw'r gosodiad.
Dylai amserlenni cynnal a chadw adlewyrchu'r amgylchedd a'r cylch dyletswydd. Efallai y bydd angen archwilio gosodiadau diwydiannol â llwythi uchel, switsio aml, llwch, dirgryniad neu dymheredd uchel yn amlach na systemau dosbarthu dan do wedi'u llwytho'n ysgafn.
Problemau Cyffredin a Phryderon Prynu
Mae prynwyr MCB cyfredol uchel yn aml yn wynebu sawl her ymarferol. Gall mynd i'r afael â'r materion hyn cyn caffael atal oedi a phroblemau gosod.
Mae rhai rhestrau cynnyrch yn sôn am “gapasiti torri uchel” generig yn unig. Dylai prynwyr ofyn am yr union sgôr, safon, foltedd a sail profi.
Gall dewis 125A heb wirio gallu cebl a cherrynt dylunio gwirioneddol greu problemau cydgysylltu.
Mae dargludyddion mwy yn gofyn am derfynellau sydd wedi'u cynllunio i dderbyn yr ardal drawstoriadol ofynnol. Dylid cadarnhau cydnawsedd terfynell cyn ei brynu.
Yn aml mae angen manylebau technegol, ardystiadau, lluniadau a gwybodaeth am gynnyrch ar brynwyr rhyngwladol ar gyfer cymeradwyo prosiectau.
Dylai cyflenwr proffesiynol allu darparu data cynnyrch clir a helpu prynwyr i ddeall y gwahaniaethau rhwng cerrynt graddedig, cynhwysedd torri, nodweddion taith a gofynion gosod.
Pam Shanghai DaDa Electric Co, Ltd?
Mae Shanghai DaDa Electric Co, Ltd yn datblygu ac yn cynhyrchu cynhyrchion amddiffyn cylched ar gyfer cymwysiadau trydanol diwydiannol a masnachol. Mae ei bortffolio cynnyrch cyhoeddedig yn cynnwys MCBs, MCCBs, RCBOs, RCCBs ac offer amddiffyn cylchedau cysylltiedig.
Mae'r gyfres DAB7-125 wedi'i lleoli ar gyfer ceisiadau sy'n gofyn am gapasiti cyfredol uwch a gallu torri cylched byr uchel. Mae manylebau cyhoeddedig yn cynnwys gallu torri uchel 15kA, swyddogaeth taith thermol-magnetig, dyluniad sy'n cyfyngu ar y cerrynt, arwydd cyswllt cadarnhaol a therfynellau sy'n addas ar gyfer dargludyddion mwy. :contentReference[oaicite:1]{index=1}
Mae gwybodaeth ffatri'r gwneuthurwr hefyd yn disgrifio gweithdai stampio, sbot-weldio, rhybedio, mowldio chwistrellu a chydosod, gan gefnogi cynhyrchu cynhyrchion MCB a MCCB. :contentReference[oaicite:2]{index=2}
Ar gyfer dosbarthwyr, cyfanwerthwyr trydanol, adeiladwyr paneli a chwsmeriaid OEM, gall y math hwn o allu gweithgynhyrchu fod yn ddefnyddiol pan fo cyflenwad cynnyrch cyson, dogfennaeth dechnegol a chymorth cyfluniad yn rhannau pwysig o benderfyniad prynu.
| Gofyniad Prynwr | DAB7-125 Perthnasol Nodwedd |
|---|---|
| Amddiffyniad cylched cyfredol uchel | Cerrynt â sgôr hyd at 125A |
| Gofynion cylched byr uwch | Gallu torri hyd at 15kA yn ôl gwybodaeth am gynnyrch a gyhoeddwyd |
| Gorlwytho amddiffyn | Swyddogaeth taith thermol |
| Ymateb cylched byr | Swyddogaeth daith magnetig |
| Tocynwyr mwy | Terfynellau cebl mawr wedi'u cynllunio ar gyfer dargludyddion hyd at 35mm² yn ôl gwybodaeth y gwneuthurwr |
| Gosod panel | Dyluniad mowntio modiwlaidd DIN-rheilffordd |
Dylid cadarnhau manylebau cynnyrch bob amser yn erbyn y dogfennau technegol diweddaraf cyn cymeradwyo'r prosiect terfynol, yn enwedig pan fydd y torrwr yn cael ei osod mewn amgylchedd cerrynt diffygiol uchel neu system drydanol reoledig.
Cwestiynau Cyffredin
Mae 15KA yn cyfeirio at gapasiti torri cylched byr o 15kA o dan yr amodau prawf penodedig cymwys. Mae'n nodi lefel y cerrynt cylched byr arfaethedig y mae'r ddyfais wedi'i gynllunio i dorri ar ei draws yn unol â'i sgôr a'i safon berthnasol.
Rhaid i'r detholiad ystyried cynhwysedd dargludydd, nodweddion llwyth, foltedd system, amodau amgylchynol, cerrynt nam, cyfluniad polyn a gofynion trydanol cymwys.
Mae 125A yn gysylltiedig â cherrynt graddedig y torrwr, tra bod 15kA yn cyfeirio at ei allu i dorri cylched byr. Maent yn disgrifio gwahanol nodweddion y ddyfais amddiffynnol.
Gellir ei ystyried ar gyfer cylchedau dosbarthu diwydiannol addas pan fo'r system drydanol yn dod o fewn graddfeydd penodedig a gofynion gosod y cynnyrch.
Dim ond un ffactor dethol yw gallu torri. Rhaid hefyd gwerthuso foltedd, cerrynt graddedig, nodweddion baglu, cydlynu dargludyddion, cyfluniad polyn ac amodau gosod.
Mae amddiffyniad thermol yn mynd i'r afael ag amodau gorlwytho parhaus, tra bod amddiffyniad magnetig yn ymateb yn gyflym i amodau diffyg cyfredol uchel megis cylchedau byr.
Mae gwybodaeth DAB7-125 a gyhoeddwyd gan Shanghai DaDa Electric yn nodi bod ei derfynellau cebl mawr yn addas ar gyfer ceblau copr ac alwminiwm hyd at 35mm². Dylid cadarnhau'r union drefniant dargludydd bob amser gyda'r dogfennau technegol cyfredol cyn gosod.
Dylai prynwyr ofyn am y daflen ddata dechnegol, safonau cymwys, foltedd graddedig, data gallu torri, nodweddion taith, lluniadau dimensiwn, gwybodaeth derfynell, ardystiadau a manylion pecynnu sy'n berthnasol i'r farchnad gyrchfan.
Ystyriaethau Terfynol
Mae Torrwr Cylchdaith Bach 125 15KA yn mynd i'r afael â chyfuniad penodol o ofynion: gallu cyfredol cymharol uchel a gallu torri cylched byr gwell. Ar gyfer peirianwyr a thimau prynu, mae deall yr hyn y mae pob sgôr yn ei gynrychioli yn hanfodol er mwyn gwneud y penderfyniad technegol cywir.
Mae'r ystyriaethau pwysicaf yn ymestyn y tu hwnt i'r ffigurau “125A” a “15kA”. Dylai gwerthusiad cyflawn gynnwys foltedd graddedig, cerrynt nam, nodweddion baglu, cyfluniad polyn, cydweddoldeb dargludydd, safonau cymwys, amgylchedd gosod a dimensiynau ffisegol.
Mae'r gyfres DAB7-125 o Shanghai DaDa Electric Co, Ltd yn cyfuno amddiffyniad cyfredol uchel â gweithrediad thermol-magnetig, dyluniad cyfyngu cerrynt, terfynellau cebl mawr a chynhwysedd torri cyhoeddedig o hyd at 15kA. Mae'r nodweddion hyn yn gwneud y cynnyrch yn berthnasol i ystod o gymwysiadau dosbarthu diwydiannol a masnachol pan gaiff ei gydweddu'n gywir â'r system drydanol.
Adeiladu Ateb Diogelu Mwy Dibynadwy
Chwilio am Torrwr Cylchdaith Bach 125 15KA ar gyfer dosbarthu diwydiannol, systemau pŵer masnachol, paneli trydanol neu brosiectau OEM?Shanghai DaDa trydan Co., Ltd.yn gallu darparu gwybodaeth am gynnyrch a chymorth technegol ar gyfer eich gofynion cais.
Rhannwch eich cerrynt graddedig, foltedd system, cyfluniad polyn, gallu torri gofynnol ac amodau cymhwyso gyda'n tîm. Ar gyfer manylebau cynnyrch, ymgynghoriad prosiect neu ofynion prynu swmp,cysylltwch â nii drafod datrysiad amddiffyn cylched addas.
