Beth yw Torri Cylchdaith Presennol Gweddilliol?

A Torrwr Cylchdaith Cyfredol Gweddilliol(RCCB) yn ddyfais diogelwch trydanol hanfodol a gynlluniwyd i amddiffyn pobl ac eiddo rhag sioc drydanol, peryglon tân, a cherhyntau gollyngiadau. Mewn systemau trydanol modern, lle mae llwythi preswyl, masnachol a diwydiannol yn gynyddol gymhleth, mae RCCBs yn chwarae rhan hanfodol wrth sicrhau dosbarthiad pŵer diogel. Mae'r erthygl hon yn darparu canllaw cynhwysfawr i ddeall sut mae RCCBs yn gweithio, pam eu bod yn hanfodol, sut i ddewis y model cywir, arferion gosod cyffredin, awgrymiadau cynnal a chadw, a chymwysiadau byd go iawn. Mae hefyd yn helpu darllenwyr i ddatrys pwyntiau poen ymarferol fel baglu niwsans, maint amhriodol, a materion cydnawsedd system.

Tabl Cynnwys

• 1. Cyflwyniad i Torrwr Cylchdaith Presennol Gweddilliol
• 2. Sut mae Torrwr Cylchdaith Presennol Gweddilliol yn Gweithio
• 3. Mathau o RCCBs a'u Gwahaniaethau
• 4. Manteision Allweddol a Mecanweithiau Amddiffyn
• 5. RCCB yn erbyn MCB yn erbyn RCBO
• 6. Sut i Ddewis y RCCB Cywir
• 7. Canllawiau Gosod ac Arferion Gorau
• 8. Problemau Cyffredin a Datrys Problemau
• 9. Cynnal a Chadw a Phrofi
• 10. Cymwysiadau mewn Gwahanol Ddiwydiannau
• 11. Safonau Diogelwch a Chydymffurfiaeth
• 12. Cwestiynau Cyffredin
• 13. Casgliad

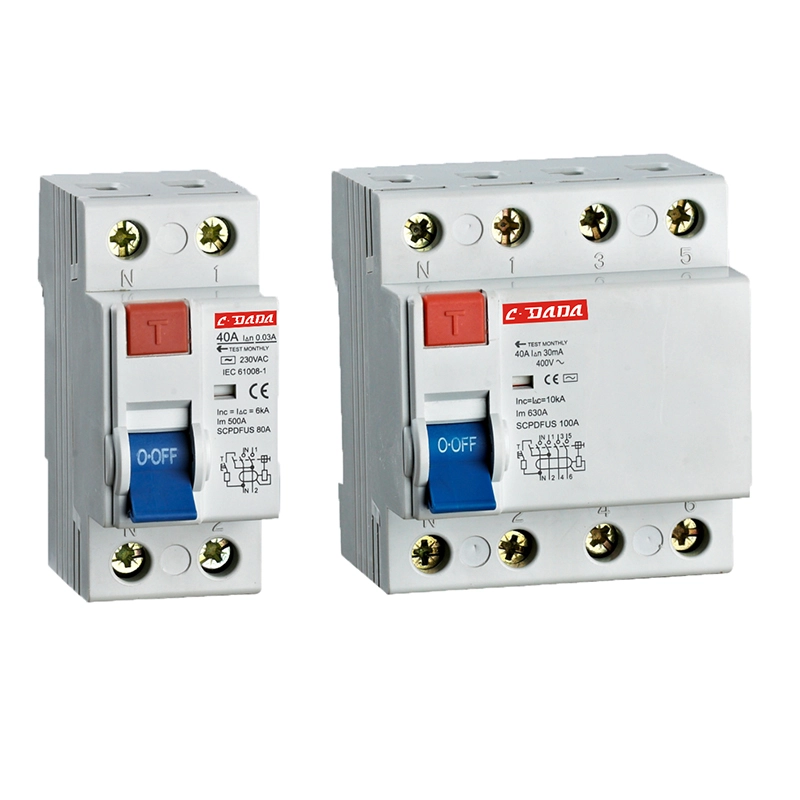

1. Cyflwyniad i Torrwr Cylchdaith Presennol Gweddilliol

Dyfais amddiffyn trydanol yw Torri Cylchred Cerrynt Gweddilliol (RCCB) sy'n datgysylltu cylched pryd bynnag y mae'n canfod anghydbwysedd rhwng ceryntau byw a niwtral. Mae'r anghydbwysedd hwn yn nodweddiadol yn dynodi cerrynt gollyngiadau yn llifo i'r ddaear, a allai fod yn beryglus i bobl neu a allai arwain at danau trydanol.

Yn wahanol i ddyfeisiau amddiffynnol safonol, nid yw RCCBs yn amddiffyn rhag amodau gorlwytho neu gylched fer. Yn lle hynny, eu prif rôl yw sicrhau diogelwch personol trwy ganfod hyd yn oed ceryntau gollwng bach - yn aml mor isel â 30mA.

2. Sut mae Torrwr Cylchdaith Presennol Gweddilliol yn Gweithio

Mae egwyddor weithredol Torrwr Cylched Cerrynt Gweddilliol yn seiliedig ar gyfraith gyfredol Kirchhoff, sy'n nodi bod yn rhaid i'r cerrynt sy'n mynd i mewn i gylched fod yn gyfartal â'r cerrynt sy'n ei adael. Os oes unrhyw wahaniaeth, mae'n dangos gollyngiadau.

Y tu mewn i'r RCCB, mae newidydd cerrynt yn monitro'r dargludyddion byw a niwtral yn barhaus. O dan amodau arferol, mae'r meysydd magnetig yn canslo ei gilydd. Fodd bynnag, pan fydd gollyngiadau yn digwydd, mae'r anghydbwysedd yn sbarduno'r mecanwaith baglu.

• Cyflwr arferol: Cerrynt byw = Cerrynt niwtral
• Cyflwr nam: Cerrynt byw ≠ Cerrynt niwtral
• Gweithredu taith: Cylchdaith yn datgysylltu ar unwaith (milieiliadau)

Yr ymateb cyflym hwn yw'r hyn sy'n gwneud RCCBs yn hynod effeithiol wrth atal siociau trydan.

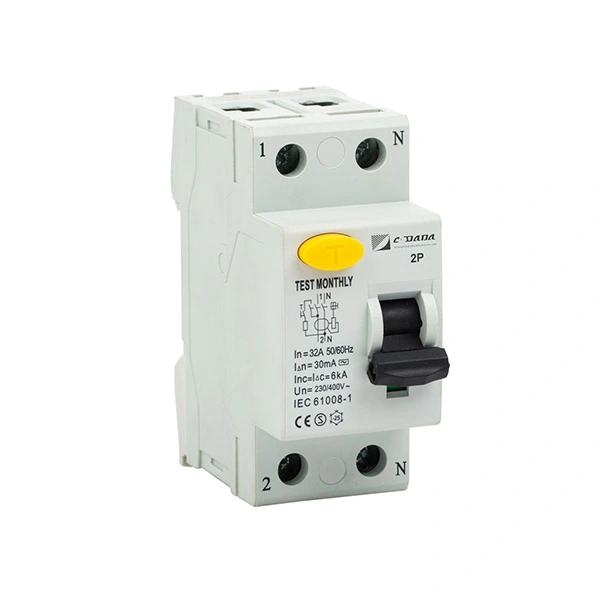

3. Mathau o RCCBs a'u Gwahaniaethau

Mae angen gwahanol fathau o RCCBs ar wahanol gymwysiadau. Isod mae dadansoddiad o'r mathau mwyaf cyffredin:

4. Manteision Allweddol a Mecanweithiau Amddiffyn

Mae RCCBs yn darparu haenau lluosog o amddiffyniad sy'n eu gwneud yn anhepgor mewn systemau trydanol modern:

• Diogelu sioc drydan:Yn atal damweiniau angheuol trwy ddatgysylltu cylchedau diffygiol ar unwaith.
• Atal tân:Yn atal cerrynt gollyngiadau a allai orboethi gwifrau.
• Diogelu offer:Yn lleihau difrod a achosir gan ffawtiau daear.
• Sensitifrwydd uchel:Yn canfod gollyngiadau mor isel â 10-30mA.
• Amser ymateb cyflym:Teithiau o fewn milieiliadau.

Mae'r manteision hyn yn gwneud RCCBs yn hanfodol mewn seilweithiau trydanol preswyl a diwydiannol.

5. RCCB yn erbyn MCB yn erbyn RCBO

Mae llawer o ddefnyddwyr yn drysu RCCBs gyda MCBs a RCBOs. Mae’r tabl isod yn egluro’r gwahaniaethau:

Mewn llawer o osodiadau, defnyddir RCCBs ochr yn ochr â MCBs i sicrhau amddiffyniad llwyr.

6. Sut i Ddewis y RCCB Cywir

Mae dewis yr RCCB cywir yn hanfodol ar gyfer sicrhau diogelwch ac effeithlonrwydd system. Ystyriwch y ffactorau canlynol:

• Cyfredol â sgôr:Cydweddu â llwyth system (e.e., 25A, 40A, 63A).
• Lefel sensitifrwydd:30mA ar gyfer amddiffyniad personol, 100mA-300mA ar gyfer amddiffyn rhag tân.
• Nifer y polion:2-polyn ar gyfer un cam, 4-polyn ar gyfer systemau tri cham.
• Dewis math:AC, A, neu B yn dibynnu ar nodweddion llwyth.
• Dibynadwyedd brand:Dewiswch weithgynhyrchwyr ardystiedig sydd â chofnodion diogelwch profedig.

7. Canllawiau Gosod ac Arferion Gorau

Mae gosodiad priodol yn hanfodol ar gyfer perfformiad RCCB. Gall gwifrau anghywir arwain at faglu niwsans neu fethiant i faglu.

• Sicrhau cyfnod cywir a chysylltiad niwtral.
• Gosod RCCB i fyny'r afon o gylchedau terfynol.
• Osgoi cymysgu gwifrau niwtral rhwng cylchedau.
• Dyfais prawf ar ôl gosod gan ddefnyddio botwm prawf.
• Dilynwch godau a safonau trydanol lleol.

8. Problemau Cyffredin a Datrys Problemau

Gall hyd yn oed RCCBs o ansawdd uchel brofi problemau. Dyma broblemau ac atebion cyffredin:

• Baglu niwsans:Yn aml yn cael ei achosi gan ollyngiad o ddyfeisiau lluosog neu inswleiddio gwael.
• Methiant i ailosod:Gallai ddangos diffyg parhaus yn y ddaear.
• Dim taith yn ystod y prawf:Gall y ddyfais fod yn ddiffygiol a bod angen ei newid.
• Gorboethi:Wedi'i achosi gan gysylltiadau rhydd neu amodau gorlwytho.

9. Cynnal a Chadw a Phrofi

Mae cynnal a chadw rheolaidd yn sicrhau dibynadwyedd hirdymor RCCBs:

• Pwyswch y botwm prawf bob mis i wirio gweithrediad.
• Archwiliwch gysylltiadau gwifrau yn flynyddol.
• Amnewid dyfeisiau sydd wedi dyddio bob 8-10 mlynedd.
• Monitro am arwyddion o afliwiad neu losgi.

10. Cymwysiadau mewn Gwahanol Ddiwydiannau

Defnyddir Torwyr Cylchdaith Cyfredol Gweddilliol yn eang ar draws amrywiol sectorau:

• Adeiladau preswyl:Ceginau, ystafelloedd ymolchi, a chylchedau awyr agored.
• Cyfleusterau masnachol:Swyddfeydd, canolfannau a gwestai.
• Planhigion diwydiannol:Paneli amddiffyn a rheoli peiriannau.
• Gofal iechyd:Systemau a labordai cynnal bywyd hollbwysig.
• Gorsafoedd gwefru cerbydau trydan:Canfod gollyngiadau sensitifrwydd uchel.

11. Safonau Diogelwch a Chydymffurfiaeth

Rhaid i RCCBs gydymffurfio â safonau diogelwch rhyngwladol i sicrhau dibynadwyedd a pherfformiad. Mae'r safonau hyn yn diffinio paramedrau megis amser baglu, sensitifrwydd gollyngiadau, a phrofion dygnwch.

Mae cydymffurfiaeth yn sicrhau bod y ddyfais yn perfformio'n gyson o dan amodau diffyg ac yn bodloni disgwyliadau diogelwch byd-eang.

12. Cwestiynau Cyffredin

C1: A yw RCCB yn amddiffyn rhag cylchedau byr?
Na, dim ond amddiffyn rhag gollyngiadau daear y mae. Mae angen MCBs ar gyfer amddiffyn cylched byr.

C2: Pam mae fy nhaith RCCB yn aml?
Gall hyn fod oherwydd offer diffygiol, problemau inswleiddio, neu ollyngiadau cronnol.

C3: A all RCCB weithio heb sylfaen?
Nid yw'n cael ei argymell. Mae sylfaen briodol yn sicrhau gweithrediad effeithiol.

C4: Pa mor aml y dylid profi RCCBs?
O leiaf unwaith y mis gan ddefnyddio'r botwm prawf adeiledig.

C5: Beth yw hyd oes RCCB?
Fel arfer 8-10 mlynedd yn dibynnu ar amodau defnydd.

13. Casgliad

Mae Torri Cylched Cerrynt Gweddilliol yn un o'r dyfeisiau diogelwch pwysicaf mewn unrhyw system drydanol. Mae'n darparu amddiffyniad achub bywyd trwy ganfod cerrynt gollyngiadau a datgysylltu cylchedau o fewn milieiliadau. P'un a gaiff ei ddefnyddio mewn cartrefi, ffatrïoedd, neu adeiladau masnachol, mae RCCBs yn lleihau'r risg o sioc drydanol a pheryglon tân yn sylweddol.

Mae dewis y math cywir, ei osod yn gywir, a'i gynnal yn rheolaidd yn sicrhau diogelwch hirdymor a sefydlogrwydd system. Wrth i ofynion trydanol barhau i dyfu, mae RCCBs yn parhau i fod yn elfen sylfaenol o systemau dosbarthu pŵer modern.

Shanghai DaDa trydan Co., Ltd. wedi ymrwymo i ddarparu atebion diogelu trydanol dibynadwy o ansawdd uchel sy'n diwallu anghenion diwydiannol a phreswyl amrywiol. Gyda galluoedd gweithgynhyrchu uwch a rheolaeth ansawdd llym, rydym yn sicrhau perfformiad trydanol diogel ac effeithlon ar gyfer cwsmeriaid byd-eang.

Ar gyfer ymgynghoriad proffesiynol ac ymholiadau cynnyrch, mae croeso i chicysylltwch â niheddiw.
