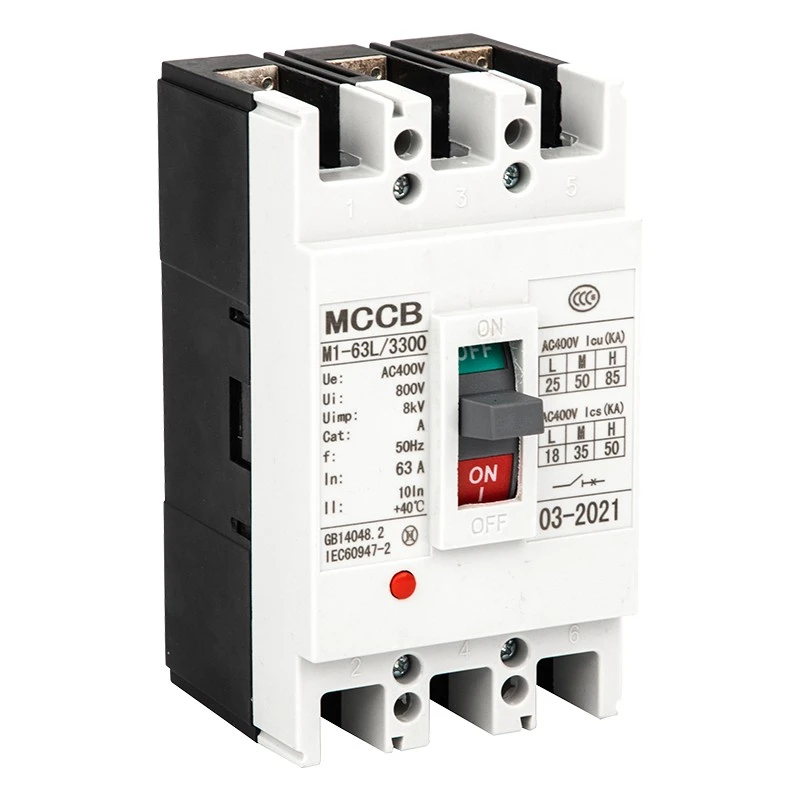

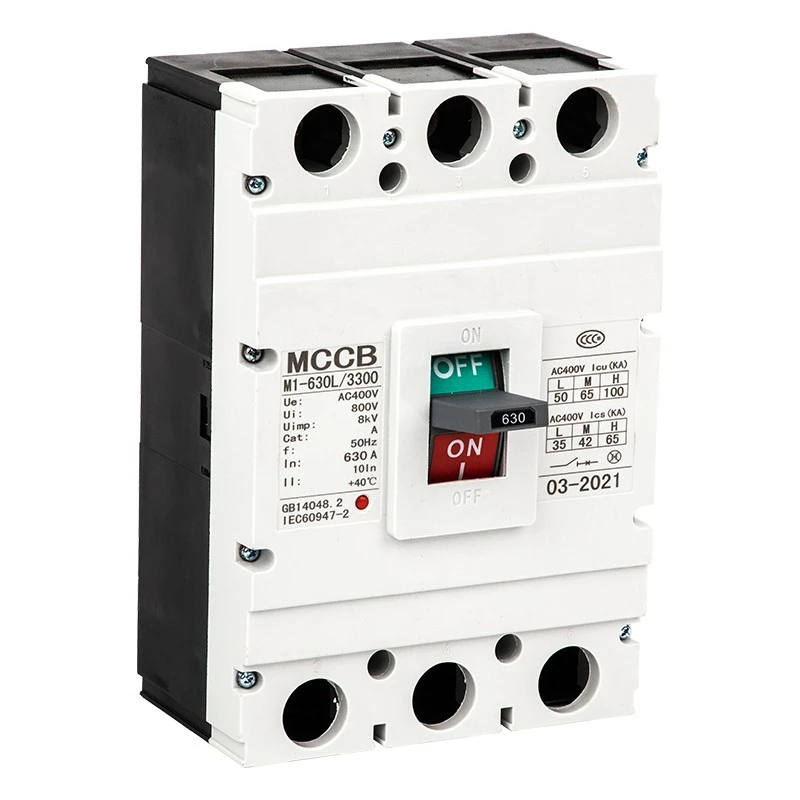

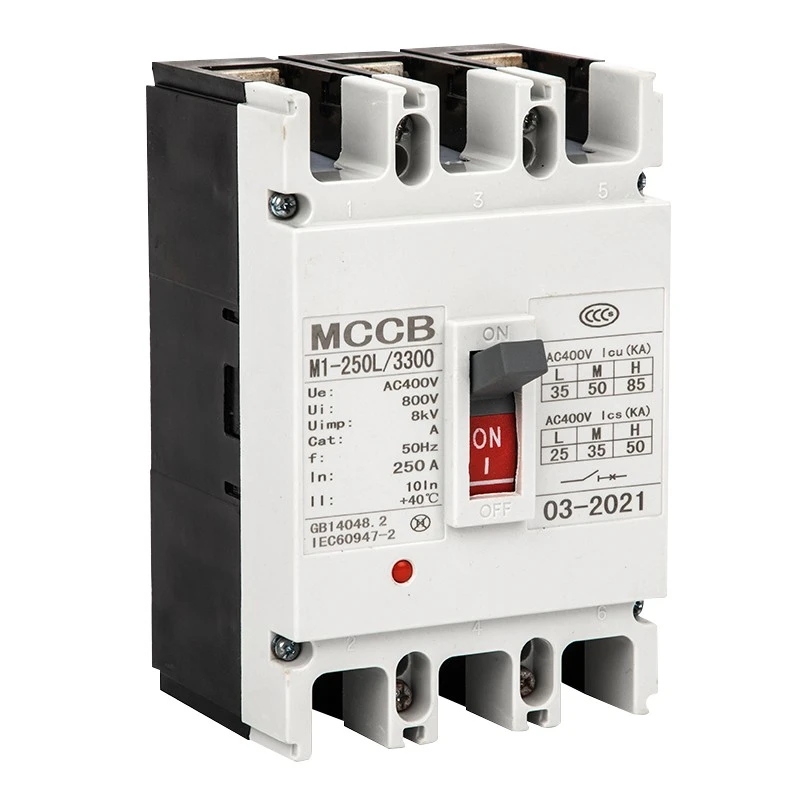

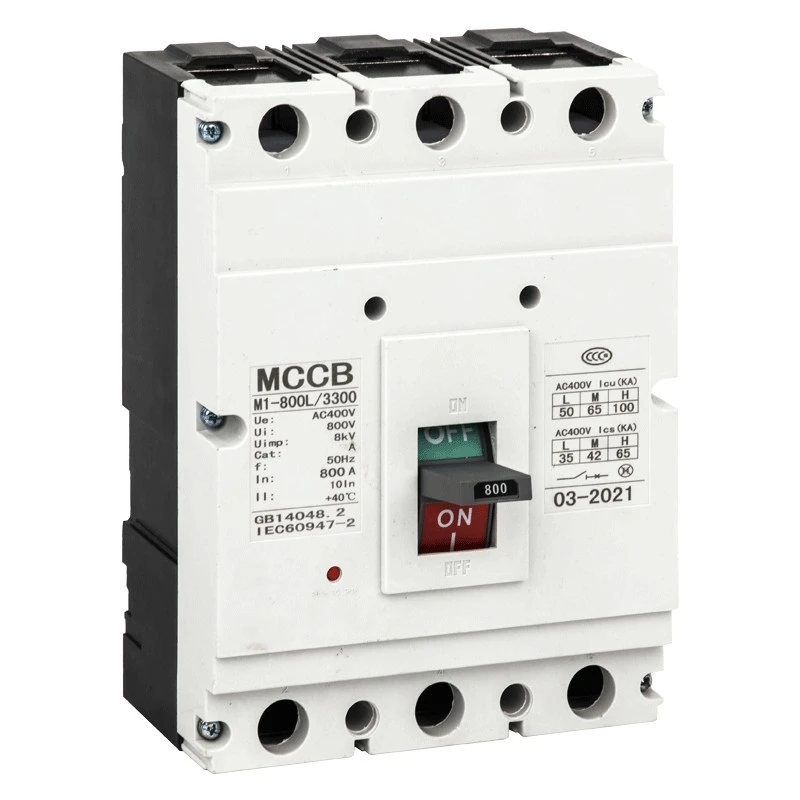

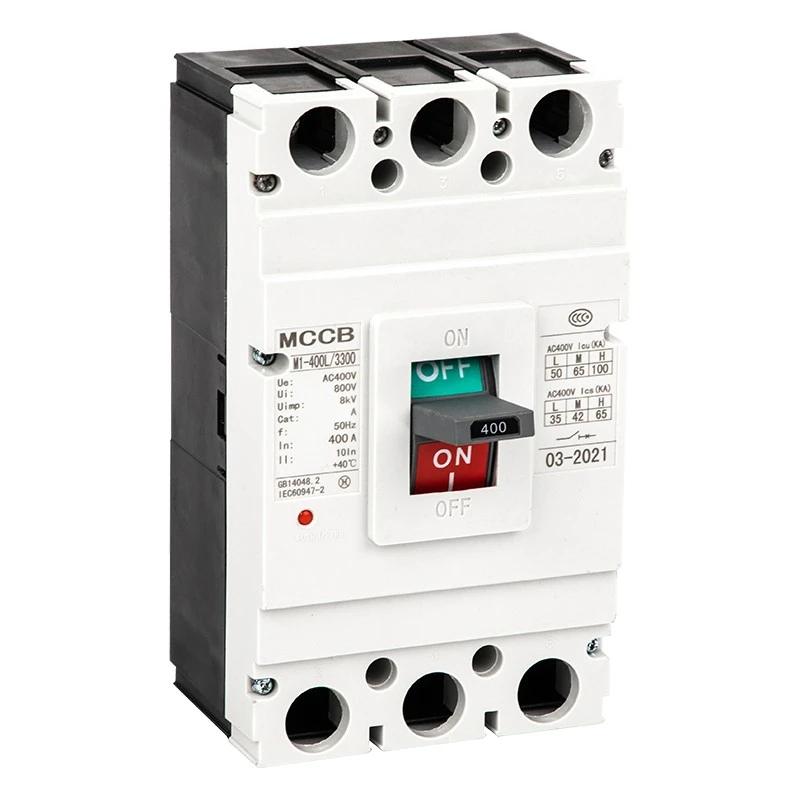

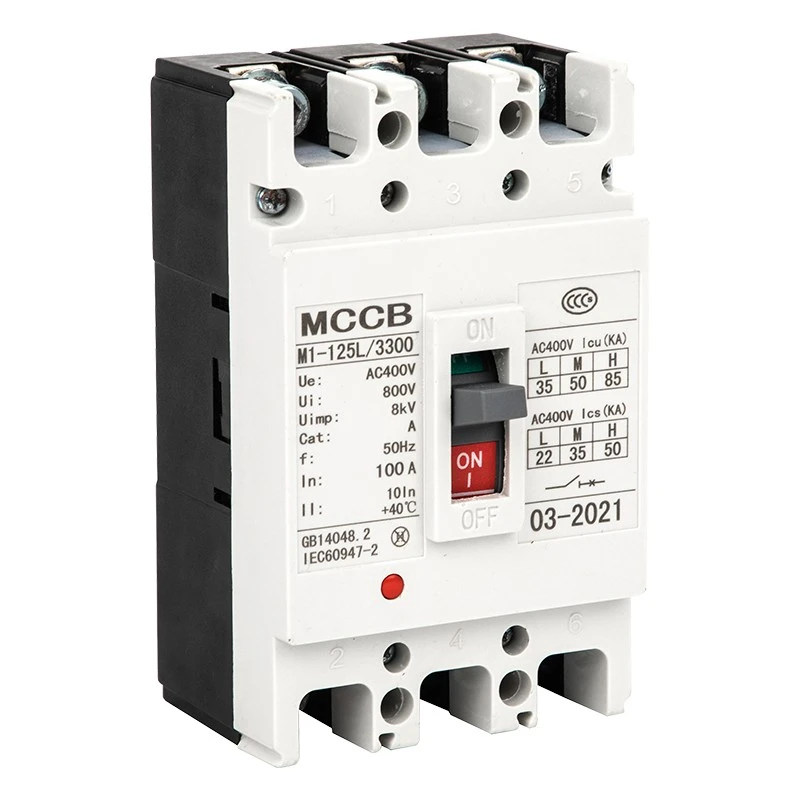

Torrwr Cylched Achos Mowldio CM1
Model:DAM2 (CM1) Series
Mae'r Torrwr Cylchdaith Achos Mowldio CDADA CM1 (MCCB) hwn wedi'i adeiladu ar gyfer swmp-gaffael, gydag ardystiad IEC60947-2 a pherfformiad sefydlog ar gyfer systemau pŵer diwydiannol. Mae'r MCCB CM1 yn defnyddio strwythur cryfder uchel a mecanwaith baglu dibynadwy, sy'n hawdd ei osod a'i gynnal. Mae'n cyfuno amddiffyniad deallus â dyluniad gwydn, gan sicrhau bywyd gwasanaeth hir mewn dosbarthu pŵer a chymwysiadau diwydiannol trwm.
Mae'r gyfres DAM2 (CM1) hon CM1 Torrwr Cylched Achos Mowldio yn ddyfais amddiffyn foltedd isel perfformiad uchel a gynhyrchir gan Shanghai DADA Electric Co, Ltd, gwneuthurwr a chyflenwr dibynadwy yn Tsieina. Gyda foltedd inswleiddio graddedig hyd at 800V, foltedd gweithio graddedig 400V / 690V, a cherrynt graddedig o 63A i 1600A, fe'i defnyddir yn eang ar gyfer dosbarthu pŵer, amddiffyn cylched, rheolaeth modur a newid anaml.
Mae'r gyfres hon yn cefnogi gosodiad fertigol a llorweddol, yn cydymffurfio â safon IEC60947-2, ac yn darparu amddiffyniad gorlwytho cyflawn, cylched byr a than-foltedd ar gyfer offer pŵer.
Nodweddion Cynnyrch
★ Foltedd inswleiddio Rated: 800V; Foltedd gweithio: 400V / 690V
★ Amrediad cyfredol: 63A, 100A, 225A, 400A, 630A, 800A, 1250,1600A
★ Torri capasiti: L safonol, M canolig, H uchel math torri
★ Dulliau rhyddhau deuol thermol-magnetig & electromagnetig
★ Gosodiad fertigol / llorweddol, sy'n addas ar gyfer defnydd ynysu
★ Amrediad tymheredd amgylchynol eang: -5 ℃ ~ + 40 ℃
★ Uchder ≤2000m, gradd llygredd 3
Ceisiadau
Mae Torrwr Cylched Achos Mowldio CDADA CM1 yn cael ei gymhwyso'n eang mewn systemau dosbarthu pŵer diwydiannol a sifil, gan gynnwys ffatrïoedd, adeiladau, canolfannau data, gorsafoedd pŵer, seilwaith, offer mecanyddol, a chabinetau dosbarthu pŵer. Fe'i defnyddir hefyd ar gyfer amddiffyn moduron, trawsnewid cylched, a chyflenwad pŵer diogel mewn diwydiannau adeiladu, meteleg, petrocemegol a diwydiannau eraill.
Paramedrau Technegol
★ Safonau: IEC60947-2, GB14048.2
★ Amlder: AC 50Hz/60Hz
★ Pegwn: 1P,2P, 3P, 4P
★ Rhyddhau: Thermol-magnetig (dwbl), electromagnetig (ar unwaith)
★ Gosodiad ar unwaith: Math o ddosbarthiad 10In±20%; Math o fodur 12Mewn±20%
★ Gosod: Gwifrau blaen, gwifrau cefn, math plug-in
★ Gweithredu: Llawlyfr, mecanwaith gweithredu trydan
|
Model |
Pegwn |
Cerrynt graddedig (A) |
Wedi'i raddio gweithredu foltedd (V) |
Wedi'i raddio inswleiddio foltedd (V) |
Cynhwysedd torri cylched byr eithaf graddedig (Icu) |
Flashover pellder (mm) |
||
|
Prawf foltedd (V) |
Icu (kA) |
Ics (kA) |
||||||
|
DAM2L-63 |
3 |
10、16、20、25、 32、40、50、63 |
400 |
500 |
400×1.10 |
25 |
18 |
0 |
|
DAM2M-63 |
3、4 |
50 |
35 |
|||||
|
DAM2L-100 |
3、4 |
16, 20, 25, 32, 40, 50、63、80、100 |
400 |
800 |
30 |
22 |
≤50 |
|
|
DAM2M-100 |
2、3、4 |
50 |
35 |
|||||
|
DAM2H-100 |
3 |
85 |
50 |
|||||
|
DAM2L-100 |
3、4 |
690 |
10 |
5 |
||||
|
DAM2M-100 |
2、3、4 |
20 |
10 |
|||||
|
DAM2L-225 |
3、4 |
100、125、140、 160、180、200、225 |
400 |
800 |
35 |
25 |
||
|
DAM2M-225 |
2、3、4 |
50 |
35 |
|||||
|
DAM2H-225 |
3 |
85 |
50 |
|||||
|
DAM2L-225 |
3、4 |
690 |
10 |
5 |
||||
|
DAM2M-225 |
2、3、4 |
20 |
10 |
|||||
|
DAM2L-400 |
3 |
225、250、315、 350、400 |
400 |
800 |
50 |
35 |
≤100 |
|
|
DAM2M-400 |
3、4 |
65 |
42 |
|||||
|
DAM2H-400 |
3 |
100 |
65 |
|||||
|
DAM2L-400 |
3 |
690 |
15 |
8 |
||||
|
DAM2M-400 |
3、4 |
20 |
10 |
|||||
|
DAM2L-630 |
3 |
400、500、630 |
400 |
800 |
50 |
35 |
||
|
DAM2M-630 |
3、4 |
65 |
42 |
|||||
|
DAM2H-630 |
3 |
100 |
65 |
|||||
|
DAM2L-630 |
3 |
6910 |
15 |
8 |
||||
|
DAM2M-630 |
3、4 |
20 |
10 |
|||||
|
DAM2M-800 |
3 |
630、700、800 |
400 |
800 |
75 |
50 |
||
|
DAM2H-800 |
3 |
100 |
65 |
|||||
|
DAM2M-800 |
3 |
4690 |
30 |
15 |
||||
|
DAM2-1250 |
3 |
800、1000、1250 |
400 |
800 |
85 |
42 |
||
|
DAM2-1250 |
3 |
690 |
25 |
12.5 |
||||
Amlinelliad a Dimensiynau Gosod
Mae ein MCCB CM1 yn darparu data dimensiwn cyflawn ar gyfer modelau 63A-1600A, gan gynnwys gwifrau blaen, gwifrau cefn a math plug-in. Mae gwahanol feintiau ffrâm (63/100/225/400/630/800/1250/1600) wedi cyfateb dimensiynau H, H1, H2 ar gyfer gosod cabinet safonol. Mae uchder mecanwaith gweithredu llaw a thrydan hefyd wedi'i safoni ar gyfer cydosod hawdd.
Ategolion a Swyddogaethau
Affeithwyr Mewnol
★ Rhyddhau siyntiau: foltedd graddedig 70%–110% ar gyfer baglu dibynadwy
★ Rhyddhau dan-foltedd: gostyngiad foltedd 35%-70% ar gyfer amddiffyniad awtomatig
★ Cyswllt ategol & larwm cyswllt: Signal adborth a larwm fai
★ Rhyddhad pwrpasol ar gyfer mesurydd rhagdaledig: Oedi baglu 0.5–2s
Ategolion Allanol
★ Mecanwaith gweithredu â llaw
★ Mecanwaith gweithredu trydan (modur).
★ Gwahanwyr cam, sgriwiau mowntio, citiau bariau bysiau

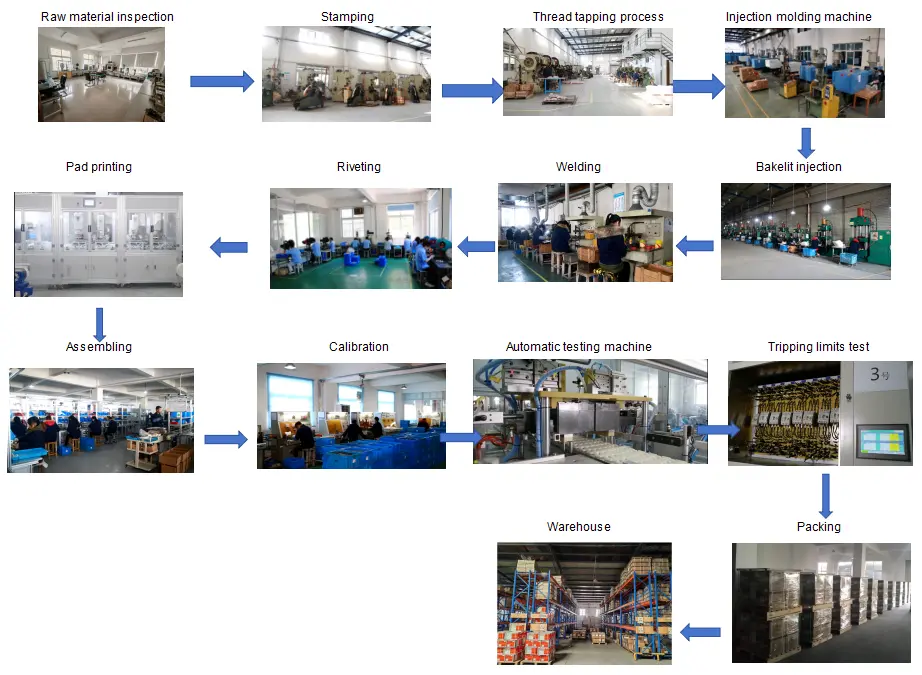

Llif Rheoli Ansawdd
Archwiliad deunydd crai → Prosesu cynhyrchu → Llinell Cynulliad → Prawf nodweddiadol taith → Prawf codiad tymheredd → Prawf cylched byr → Prawf heneiddio → Gwiriad ymddangosiad a dimensiwn → Pecynnu → Archwiliad terfynol cyn ei anfon

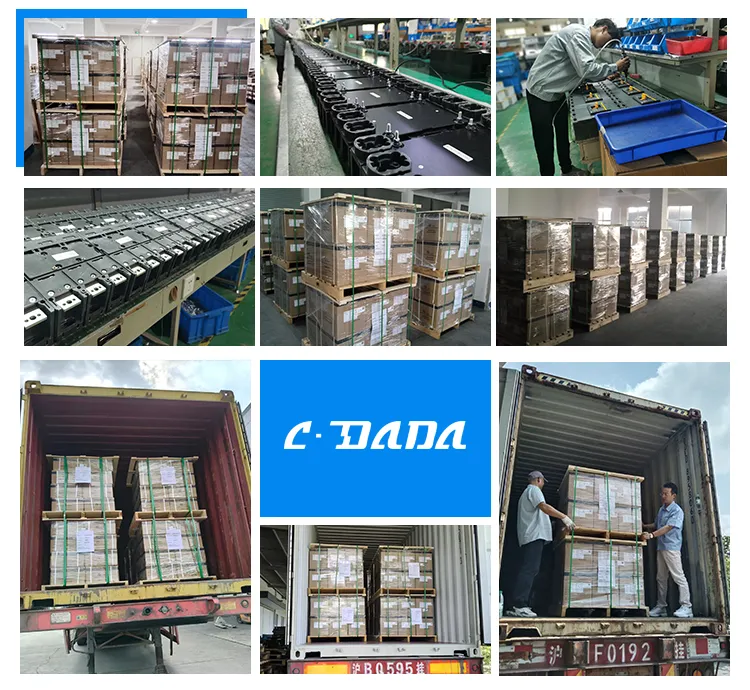

Pecynnu a Llongau
★ Carton allforio safonol + paled pren ar gyfer cludiant diogel
★ Label: model, cyfredol, polyn, maint, tystysgrif
★ Yn addas ar gyfer logisteg môr, aer a thir
Ardystiadau
IEC60947-2, GB14048.2, CE, CB, ROHS a chymeradwyaethau rhyngwladol eraill.

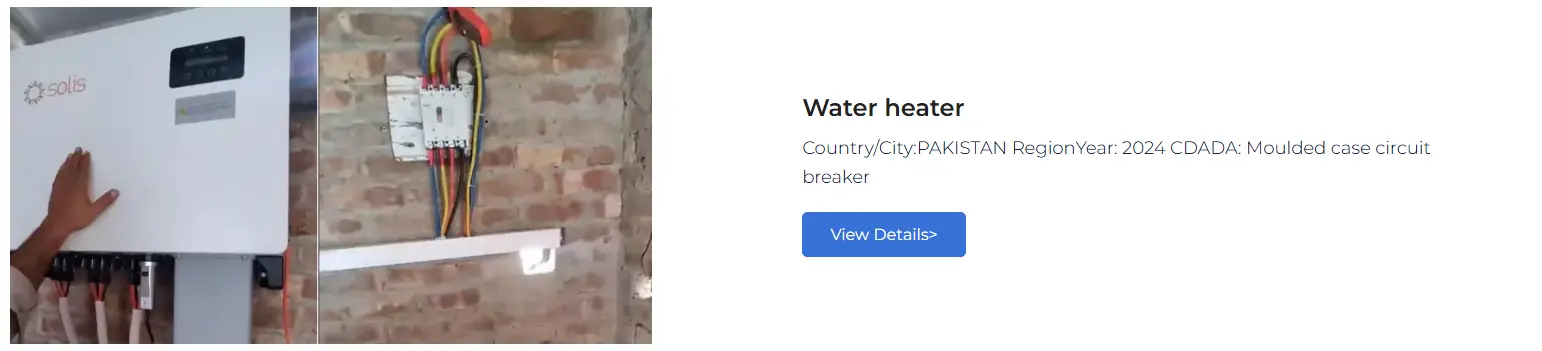

Achosion Cydweithrediad Cwsmeriaid
Mae cyfres CDADA DAM2 MCCB wedi'i chyflenwi i gwsmeriaid byd-eang, gan gynnwys integreiddwyr systemau dosbarthu pŵer, gweithgynhyrchwyr offer diwydiannol, ffatrïoedd offer switsh, contractwyr adeiladu a brandiau OEM yn Ewrop, De-ddwyrain Asia, y Dwyrain Canol, Affrica a De America. Rydym yn darparu cyflenwad swmp sefydlog ac atebion wedi'u haddasu ar gyfer partneriaid hirdymor.
