Larwm MCB a Chysylltiadau Ategol

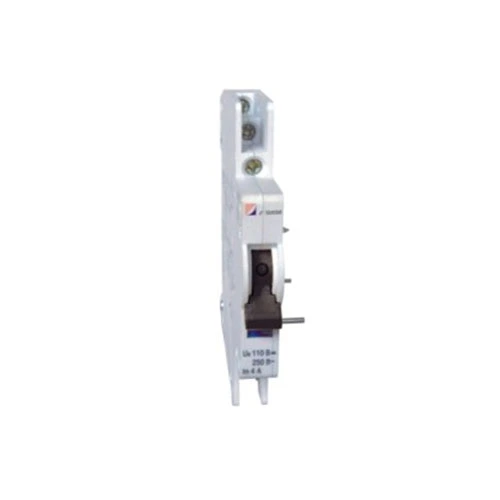

Mae CDADA yn wneuthurwr a chyflenwr gyda 40+ mlynedd o brofiad, rydym wedi gweld gormod o brosiectau lle mae gweithredwyr paneli yn colli torrwr wedi'i faglu - nes ei bod hi'n rhy hwyr. Dyna pam y gwnaethom ddylunio Larwm a Chysylltiad Ategol CDADA MCB (DAB7-FL): datrysiad craff, arbed gofod sy'n rhoi dau arwydd hanfodol i chi mewn un modiwl - safle torri (AR / OFF) a rheswm baglu (gorlwytho / cylched byr).

Ein Cyngor: Os oes angen i'ch system reoli wahaniaethu rhwng taith i ffwrdd â llaw a thaith nam, dyma'r affeithiwr y mae'n rhaid i chi ei nodi. Ni all cysylltiadau ategol safonol yn unig ddweud y gwahaniaeth - ond gall ein rhai ni wneud hynny.

Dyluniad Swyddogaeth Ddeuol: Un Modiwl, Dau Arwydd

Mae Larwm a Chysylltiad Ategol CDADA MCB yn cynnwys dau gyswllt trosglwyddo annibynnol gyda dewisydd mecanyddol clyfar:

★ Dangosydd melyn yn “A”: Mae'r ddau gyswllt yn gweithredu fel cysylltiadau ategol → signal MCB ON / OFF state

★ Dangosydd melyn yn “AL”:

★ Cyswllt chwith = Ategol (statws YMLAEN / I FFWRDD)

★ Cyswllt cywir = Larwm (yn actifadu dim ond pan fydd MCB yn baglu oherwydd nam)

★ Mae hyn yn golygu y gallwch chi wifro:

★ Golau gwyrdd i ddangos “pŵer ymlaen”

★ Mae golau coch neu fewnbwn PLC i sbarduno "larwm nam"

★ Y cyfan o fodiwl ychwanegu sengl ar eich DAB7-63 MCB.

Manylebau Technegol

Pwysig: Ni ellir defnyddio'r affeithiwr hwn ar ei ben ei hun - rhaid ei osod yn uniongyrchol ar DAB7-63 MCB.

Canllaw Gosod (Gan Ein Peirianwyr Maes)

★ Dilynwch y camau hyn ar gyfer gweithrediad diogel, dibynadwy:

★ Power OFF y gylched cyn gosod.

★ Sleidiwch y modiwl DAB7-FL i ochr chwith y DAB7-63 MCB nes ei fod yn clicio.

★ Diogel gyda'r tâp dwy ochr wedi'i gynnwys (ar gyfer ymwrthedd dirgryniad).

★ Cysylltwch gwifrau i'r 4 terfynell (2 fesul grŵp cyswllt):

★ Defnyddiwch y pâr chwith ar gyfer cynorthwyol (statws)

★ Defnyddiwch y pâr cywir ar gyfer larwm (canfod taith)

★ Gosodwch y dewisydd melyn i "AL" os oes angen swyddogaeth larwm fai arnoch chi.

★ Prawf: Baglu'r MCB â llaw - dim ond y cyswllt larwm ddylai newid cyflwr yn ystod taith nam.

★ Pro Tip: Labelwch eich gwifrau yn glir! Mae llawer o dechnegwyr yn drysu rhwng signalau ategol a larwm wrth gomisiynu.

Pryd Ddylech Chi Ddefnyddio Hwn Yn lle Cyswllt Ategol Safonol?

Cymwysiadau nodweddiadol:

★ Canolfan ddata PDU monitro

★ Blychau combiner solar

★ Paneli rheoli diwydiannol

★ Systemau rheoli adeiladu (BMS)

★ Cylchedau diogelwch Elevator neu HVAC

Cwestiynau Cyffredin

C1: A allaf ddefnyddio hwn ar MCBs nad ydynt yn CDADA?

A1: Na. Mae'r DAB7-FL wedi'i ddylunio'n fecanyddol ac yn ddimensiwn yn unig ar gyfer torwyr CDADA DAB7-63. Ni fydd yn ffitio Schneider, ABB, neu Siemens MCBs.

C2: Sut mae'r cyswllt larwm yn gweithio mewn gwirionedd?

A2: Y tu mewn i'r MCB, mae mecanwaith clicied tripio yn symud yn wahanol yn ystod taith fai thermol/magnetig o'i gymharu â diffodd â llaw. Mae'r DAB7-FL yn canfod y gwahaniaeth mecanyddol hwn ac yn actifadu'r cyswllt larwm yn ystod diffygion gwirioneddol yn unig.

C3: A oes angen gwifrau'r ddau gyswllt arnaf?

A3: Ddim o reidrwydd. Gallwch ddefnyddio'r ategolyn yn unig, dim ond y larwm, neu'r ddau - yn dibynnu ar eich rhesymeg rheoli. Mae'r modiwl yn rhoi hyblygrwydd i chi.

C4: A yw'n addas ar gyfer cymwysiadau solar DC?

A4: Ydw! Gyda sgôr DC-12 o 110V / 0.5A, mae'n ddelfrydol ar gyfer monitro llinynnau solar lle mae angen i chi ganfod namau arae PV o bell.

C5: Pam dewis CDADA dros frandiau generig?

A5: Oherwydd ein bod yn cynnig:

● Gwir wahaniaethu ar sail bai (nid dim ond synhwyro safle)

● Integreiddiad di-dor gyda DAB7 MCBs - dim platiau addasydd

● Cyplu mecanyddol wedi'i brofi gan ffatri – dim chwarae neu signalau a gollwyd

● Dangosydd gweledol clir (baner felen) ar gyfer dilysu maes

● Ardystiadau byd-eang (CE, CB, RoHS) ar gyfer prosiectau di-drafferth

Nodyn Terfynol gan Ymchwil a Datblygu CDADA

Mewn systemau trydanol modern, nid yw 'ymlaen / i ffwrdd' yn ddigon - mae angen gwybodaeth arnoch chi. Mae ein Larwm MCB a Chyswllt Ategol yn troi torrwr syml yn nod diagnostig, gan eich helpu i adeiladu paneli craffach a mwy diogel. Ac oherwydd ei fod yn cael ei wneud gan yr un tîm sy'n dylunio'r MCB, rydych chi'n cael synergedd perffaith - dim gwaith dyfalu. ” — Tîm Datblygu Cynnyrch CDADA

Barod i archebu? Rydym yn cynnig:

● Gostyngiadau swmp i adeiladwyr paneli

● Unedau MCB + DAB7-FL wedi'u cydosod ymlaen llaw (arbed llafur)

● Diagramau gwifrau am ddim ac enghreifftiau rhesymeg PLC
